Venturi-Verteiler 12/6/3 (VK0)
Anlagenkomponenten / VenturiVerteiler

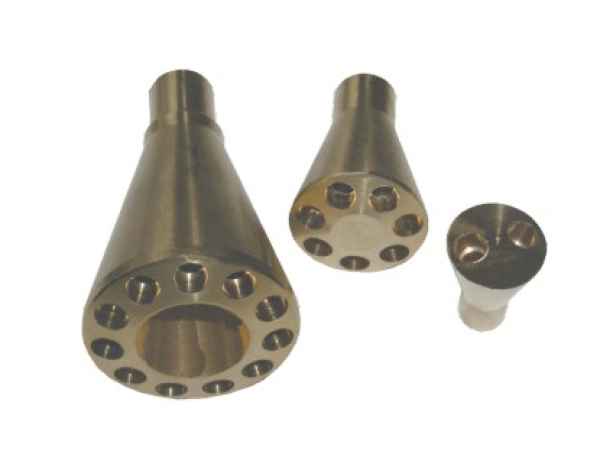

Venturi-Verteiler 12/6/ 3 (VK 0)
Bestell-Nr.: 217.0602 Hersteller: Diverse
Beschreibung
Die Unterteilung des Verdampfers in mehrere parallele Abschnitte gleicher Rohrlänge und gleicher Wärmeübertragungsleistung bringt dort Vorteile, wosich, bedingt durch die erforderliche Oberfläche, sehr lange Verdampferrohre ergeben würden. Der Vorteil: Bei Hintereinanderschaltung großerRohrlängen gleichen Durchmessers steigt die Übertragungsleistung nicht in gleichem Maße, wie sich die Oberfläche gemäß der Rohrlänge vergrößert.Der verlängerte Strömungsweg bei gleichzeitig erhöhtem Kältemitteldurchsatz bringt eine starke Zunahme des Druckverlustes. Dadurch ergibt sich eineVergrößerung des Gasvolumens, was zu einer Verminderung der vom Verdichter angesaugten Kältemittelmenge führt - also auch einer Minderung derKälteleistung entspricht. Verdampfer werden deshalb in mehrere parallele Abschnitte mit relativ kurzer Rohrlänge unterteilt. Die einzelnen Abschnittewerden durch einen Flüssigkeitsverteiler gespeist, dessen Aufgabe es ist, das vom Drosselorgan kommende Kältemittel-Dampfgemisch gleichmäßig aufdie einzelnen Abschnitte zu verteilen. Da Flüssigkeitsverteiler selbst keine Regler, sondern nur Zusatzeinrichtungen sind, vermögen sie nicht, dieKältemittelzufuhr einem unterschiedlichen Bedarf der einzelnen Abschnitte anzupassen. (gleiche Rohrlänge, Strömungswiderstand,Übertragungsleistung etc.)Montage
Der Flüssigkeitsverteiler sollte in vertikaler Lage montiert werden. Die Verteilerrohre müssen gleich lang sein. Der Flüssigkeitsverteiler kann direkt andas Expansionsventil montiert werden. Wenn zwischen Expansionsventil und Flüssigkeitsverteiler ein Rohrbogen nicht zu vermeiden ist, sollte zwischenRohrbogen und Flüssigkeitsverteiler ein gerades Rohrstück eingebaut werden, dessen Länge mindestens das 7fache des Rohrdurchmessers beträgt.Die Unterteilung des Verdampfers in mehrere parallele Abschnitte gleicher Rohrlänge und gleicher Wärmeübertragungsleistung bringt dort Vorteile, wo sich, bedingt durch die erforderliche Oberfläche, sehr lange Verdampferrohre ergeben würden. Der Vorteil: Bei Hintereinanderschaltung großer Rohrlängen gleichen Durchmessers steigt die Übertragungsleistung nicht in gleichem Maße, wie sich die Oberfläche gemäß der Rohrlänge vergrößert. Der verlängerte Strömungsweg bei gleichzeitig erhöhtem Kältemitteldurchsatz bringt eine starke Zunahme des Druckverlustes. Dadurch ergibt sich eine Vergrößerung des Gasvolumens, was zu einer Verminderung der vom Verdichter angesaugten Kältemittelmenge führt - also auch einer Minderung der Kälteleistung entspricht. Verdampfer werden deshalb in mehrere parallele Abschnitte mit relativ kurzer Rohrlänge unterteilt. Die einzelnen Abschnitte werden durch einen Flüssigkeitsverteiler gespeist, dessen Aufgabe es ist, das vom Drosselorgan kommende Kältemittel-Dampfgemisch gleichmäßig auf die einzelnen Abschnitte zu verteilen. Da Flüssigkeitsverteiler selbst keine Regler, sondern nur Zusatzeinrichtungen sind, vermögen sie nicht, die Kältemittelzufuhr einem unterschiedlichen Bedarf der einzelnen Abschnitte anzupassen. (gleiche Rohrlänge, Strömungswiderstand, Übertragungsleistung etc.) Montage Der Flüssigkeitsverteiler sollte in vertikaler Lage montiert werden. Die Verteilerrohre müssen gleich lang sein. Der Flüssigkeitsverteiler kann direkt an das Expansionsventil montiert werden. Wenn zwischen Expansionsventil und Flüssigkeitsverteiler ein Rohrbogen nicht zu vermeiden ist, sollte zwischen Rohrbogen und Flüssigkeitsverteiler ein gerades Rohrstück eingebaut werden, dessen Länge mindestens das 7fache des Rohrdurchmessers beträgt.
