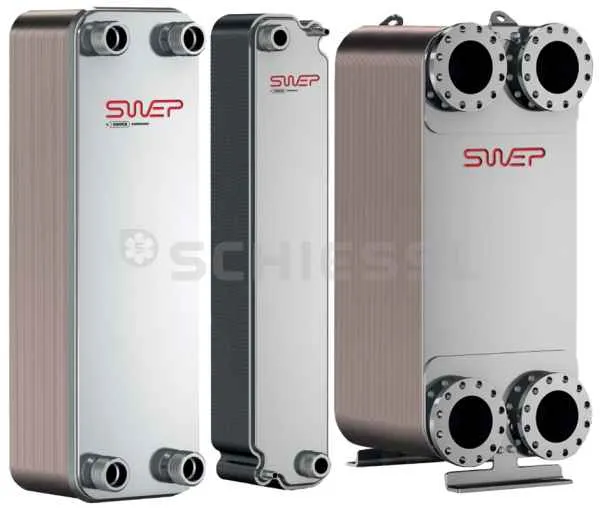

SWEP Plattenwärmetauscher 42bar B10THx10/1P-SC-M 2x28Löt+2x1"&22Löt
Inuit Kälte & Klimatechnik GmbH – Ihr Partner für Klimaanlagen, Kältetechnik & Einbau + MontageKompakter Hochleistungs-Plattenwärmetauscher, konstruiert und gefertigt nach dem Parallel-Gegenstromprinzip, bestehend aus einer exakt definierten Anzahl profilierter Platten aus Nichtrostendem Stahl, die mittels 99,9% Kupferlot durch eine Vielzahl von Auflagepunkten zwischen den Platten im Vakuum zu einer druckfesten Einheit verlötet wurden, wobei die erste profilierte Platte gegenüber der Umgebung dicht gekapselt ist.Die hartgelöteten Kompaktwärmetauscher des Typs V sind mit einer speziellen Verteilervorrichtung am Kältemitteleinlass ausgestattet, d.h. normalerweise an Anschluss F3. Diese Verteilervorrichtung soll das Kältemittel gleichmäßig im Kanal verteilen. Die Kältemittelflüssigkeit muss mit dem unteren linken Anschluss (F3) und der Gasauslass (F1) mit dem oberen linken Anschluss (F1) verbunden werden. Der Wärmeträgereinlass muss mit dem oberen rechten Anschluss (F2) und der Auslass mit dem unteren rechten Anschluss (F4) verbunden werden. Ab einer Gerätebreite von 243 mm (ab B35) werden zusätzlich vier Stehbolzen M12 auf der Frontplatte aufgeschweisst. Edelstahlplattenwärmetauscher der Modellreihe B werden zum Erwärmen oder Kühlen von flüssigen oder gasförmigen Medien verwendet. Durch die technische Charakteristik werden hohe Leistungsübertragungswerte bei sehr kleinen Bauvolumen erreicht.Das Modell B zeichnet sich durch extrem hohe Druckfestigkeit aus. Der Berstdruck liegt bei ca. mind. 5x max. Betriebsdruck. Der Betriebsdruck dieser Plattenwärmetauscher liegt bei der S-class bei 31 bar bei einer max. Temperatur von 155°C. Bei der M-class bei 45 bar bei einer max. Temperatur von 135°C.AufstellungDer Wärmetauscher soll stehend montiert werden, um eine vollständige Entleerung zu gewährleisten. Der auf der Frontplatte aufgebrachte Pfeil soll nach oben weisen. Die Medien müssen den Wärmetauscher im Gegenstromverfahren durchfließen. Die Rohrleitungen sind so anzubringen, dass die Anschlüsse spannungsfrei gehalten werden. Die größeren Plattenwärmetauschermodelle (ab B35, B120TH) sind auf der Frontplatte mit Stehbolzen bestückt, die zur Anbringung an eine Halterung bzw. an ein Gestell dienen. Bei Gewindeanschlüssen ist zu beachten, dass keine großen Kräfte (Drehmomente) auftreten dürfen. bei Lötanschlüssen soll Silberlot mit mindestens 45% Silberanteil und einer Schmelztemperatur von 620°C bis 635°C verwendet werden.WerkstoffeDer Plattenapparat besteht aus einer Anzahl von geprägten Edelstahlplatten mit einem Fischgrätmuster. Diese Platten werden durch ein Spezialverfahren in einem Vakuumlötofen bei 1200°C mit 99,9% SF Kupfer verlötet.Plattenmaterial: EN10028/7-1.4401Lötmaterial: ReinstkupferAnschlussmaterial: EN 10272-1.4401EinsatzbereichDie Einsatzgebiete sind:Haustechn. InstallationenWärmerückgewinnungKälteanlagen /Verdampfer/ Kondensator/ Enthitzer /Chemische IndustrieSonderanlagenBetriebsbedingungenS-class: (B10T, B12MT , B25T, B35, V25T, V80, V35)Max. Betriebsdruck bei +155°C: 31 barMax. Betriebsdruck bei + 225°C: 27 barMin. Betriebstemperatur: -196°CPrüfdruck: 50 barM-class: (B5, B8, B15, B80, B120T, V120T)Max. Betriebsdruck bei +135°C: 45 barMax. Betriebsdruck bei + 225°C: 36 barMin. Betriebstemperatur: -196°CPrüfdruck: 75 barLeistungsberechnungPlattenwärmetauscher für andere Einsatzbedingungen berechnen wir gerne nach Ihren Angaben. Bitte geben Sie folgende Werte an:KältemittelVerflüssigungsleistung QcEintrittstemperatur tweAustrittstemperatur twaAnstatt einer der beiden Temperaturen, twe oder twa, können Sie auch die Durchflussmenge für Wasser angeben.
AllgemeinBeschreibungSchnellauswahltabelle siehe DownloadsPlattenanzahl10 Stk.TypB10TH10FlächenOberfläche0,25 m²GewichtGewicht netto2,8 kgRohranschlüsseKältemedium Löt F1/F328 mmKühlmedium F2/F41 Zoll 22U mm U = LötRohranschluss4VolumenKältemedium0,24 lKühlmedium0,31 l
