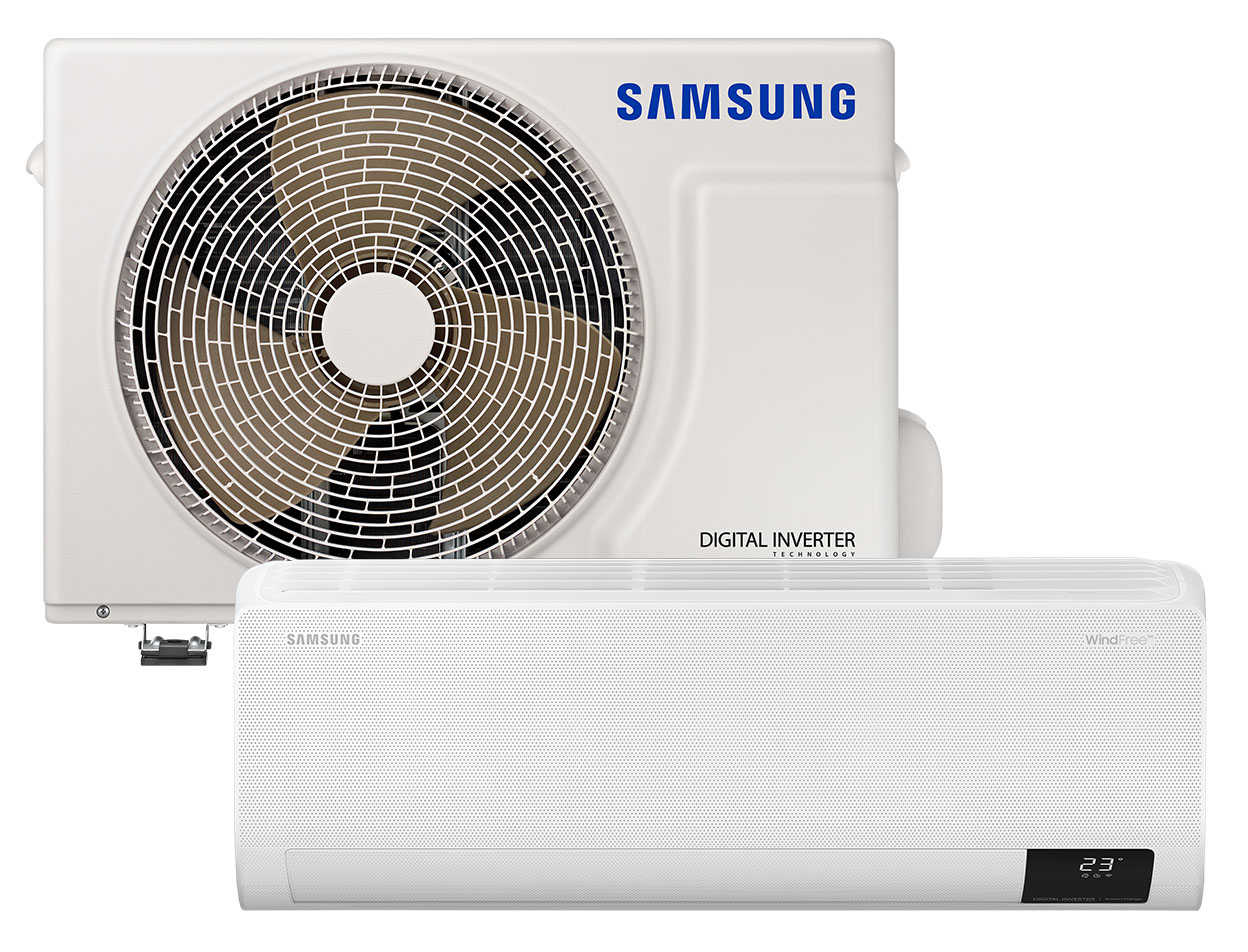

| Modell INNENGERÄT | AR | 09 TXFCAWKN/EU | 12 TXFCAWKN/EU | 18 TXFCAWKN/EU | 24 TXFCAWKN/EU |
| Modell AUßENGERÄT | AR | 09 TXFCAWKX/EU | 12 TXFCAWKX/EU | 18 TXFCAWKX/EU | 24 TXFCAWKX/EU |
| Kälteleistung | kW | 2,50 (0,90~3,35) | 3,50 (0,90~4,00) | 5,00 (1,60~6,70) | 6,50 (1,40~7,60) |
| Heizleistung | kW | 3,20 (0,90~4,50) | 3,80 (0,90~5,00) | 6,00 (1,30~8,00) | 7,40 (1,20~9,40) |
| Energieeffizienz Kühlen | Klasse | SEER | 6,7 | A++ | 6,5 | A++ | 6,8 | A++ | 6,4 | A++ |
| Energieeffizienz Heizen | Klasse | SCOP | 4,0 | A+ | 4,0 | A+ | 3,8 | A | 3,8 | A |
| Einsatzgrenze Kühlbetrieb | °C | -10 bis +46 | -10 bis +46 | -10 bis +46 | -10 bis +46 |
| Einsatzgrenze Heizbetrieb | °C | -15 bis +24 | -15 bis +24 | -15 bis +24 | -15 bis +24 |
| Temperatur Wahleinstellung | °C | 16 bis 30 | 16 bis 30 | 16 bis 30 | 16 bis 30 |
| Elektrische Daten |
| Spannungsversorgung | V | Ph | Hz | 220 - 240 | 1 | 50 | 220 - 240 | 1 | 50 | 220 - 240 | 1 | 50 | 220 - 240 | 1 | 50 |
| Absicherung | A | 16 | 16 | 16 | 20 |
| Leistungsaufnahme Kühlen | Heizen | kW | 0,70 | 0,84 | 1,22 | 0,94 | 1,39 | 1,70 | 1,95 | 2,35 |
| Spannungseinspeisung am | | Außengerät | Außengerät | Außengerät | Außengerät |
| Kabel Ø, Einspeisung gem. VDE | mm² | NYM 3×2,5 | NYM 3×2,5 | NYM 3×2,5 | NYM 3×2,5 |
| Kabel Ø zwischen Außen- /und Innengerät | mm² | NYM 3×1,5 + LIYCY 2 x 2×0,75 | NYM 3×2,5 + LIYCY 2 x 2×0,75 |

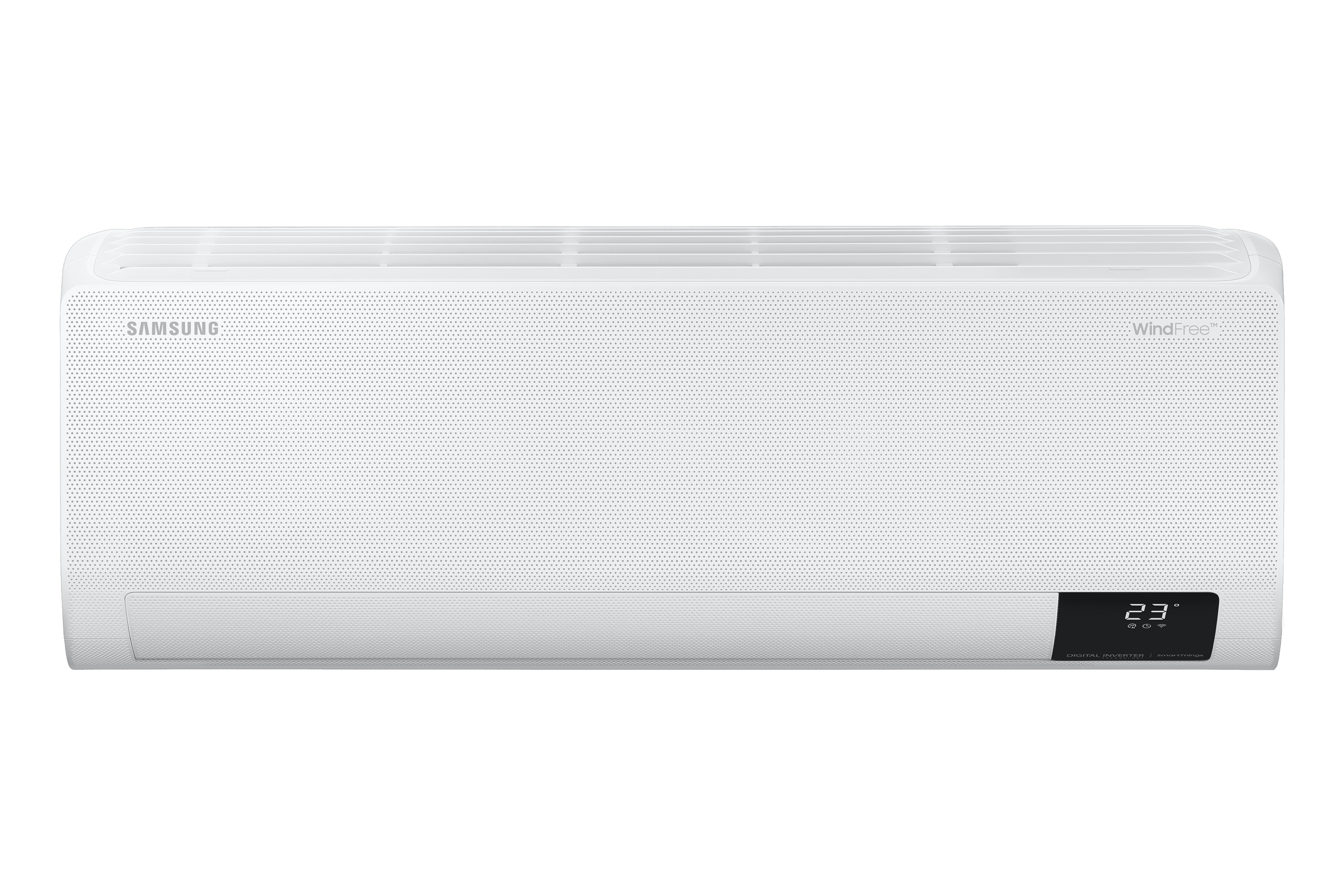

| Technikdaten INNENGERÄT |

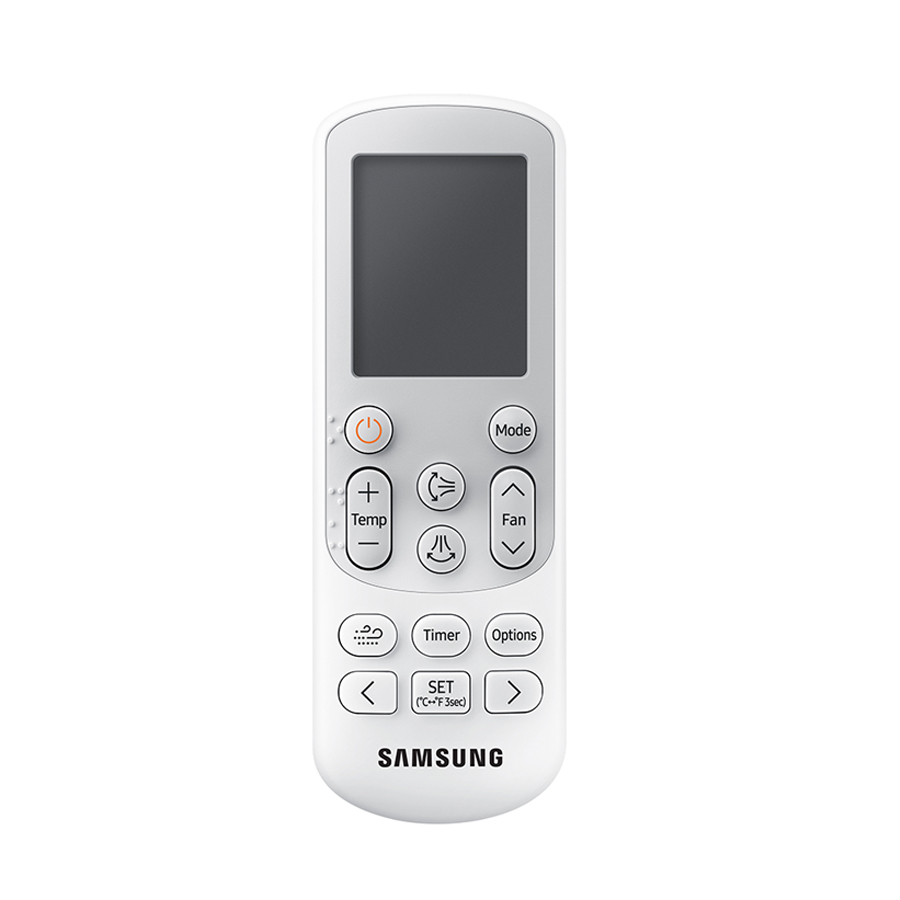

| Infrarotfernbedienung AR-EH03E | | inklusive | inklusive | inklusive | inklusive |
| Kabelfernbedienung | MWR-SH11N o. MWR-WG00JN | | optional | optional | optional | optional |
| Selbstdiagnosesystem | | ja | ja | ja | ja |
| Wiedereinschaltung nach Stromausfall | | ja | ja | ja | ja |
| Full-HD Filter 80 | | ja | ja | ja | ja |
| Auto-Air-Swing up & down, links & rechts | | ja | ja | ja | ja |
| Ventilatorstufen | Anzahl | 3 + Wind-Free™ | 3 + Wind-Free™ | 3 + Wind-Free™ | 3 + Wind-Free™ |
| Luftmenge max. | m³/h | 618 | 642 | 996 | 1038 |
| Wurfweite max. | m | 8 | 8 | 9 | 9 |
| Entfeuchten | l/h | 0,9 | 1,2 | 2,0 | 2,5 |
| Schalldruckpegel im Normalbetrieb min. | max. | dB(A) | 19 | 37 | 19 | 38 | 25 | 41 | 26 | 45 |
| Schalldruckpegel im Wind-Free™ Betrieb | dB(A) | 16 | 16 | 22 | 23 |
| Schallleistungspegel max. | dB(A) | 54 | 56 | 58 | 62 |
| Abmessungen Gerät (HxBxT) | mm | 299 x 820 x 215 | 299 x 820 x 215 | 299 x 1055 x 215 | 299 x 1055 x 215 |
| Gerätegewicht | kg | 8,9 | 8,9 | 11,5 | 11,5 |
| Anschluss Kondensatleitung | Ø mm | AD 18 | AD 18 | AD 18 | AD 18 |

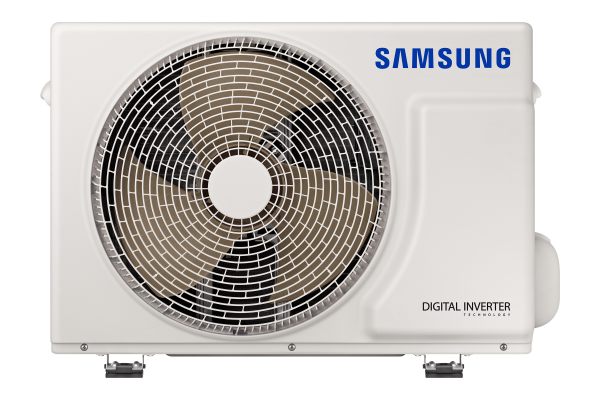

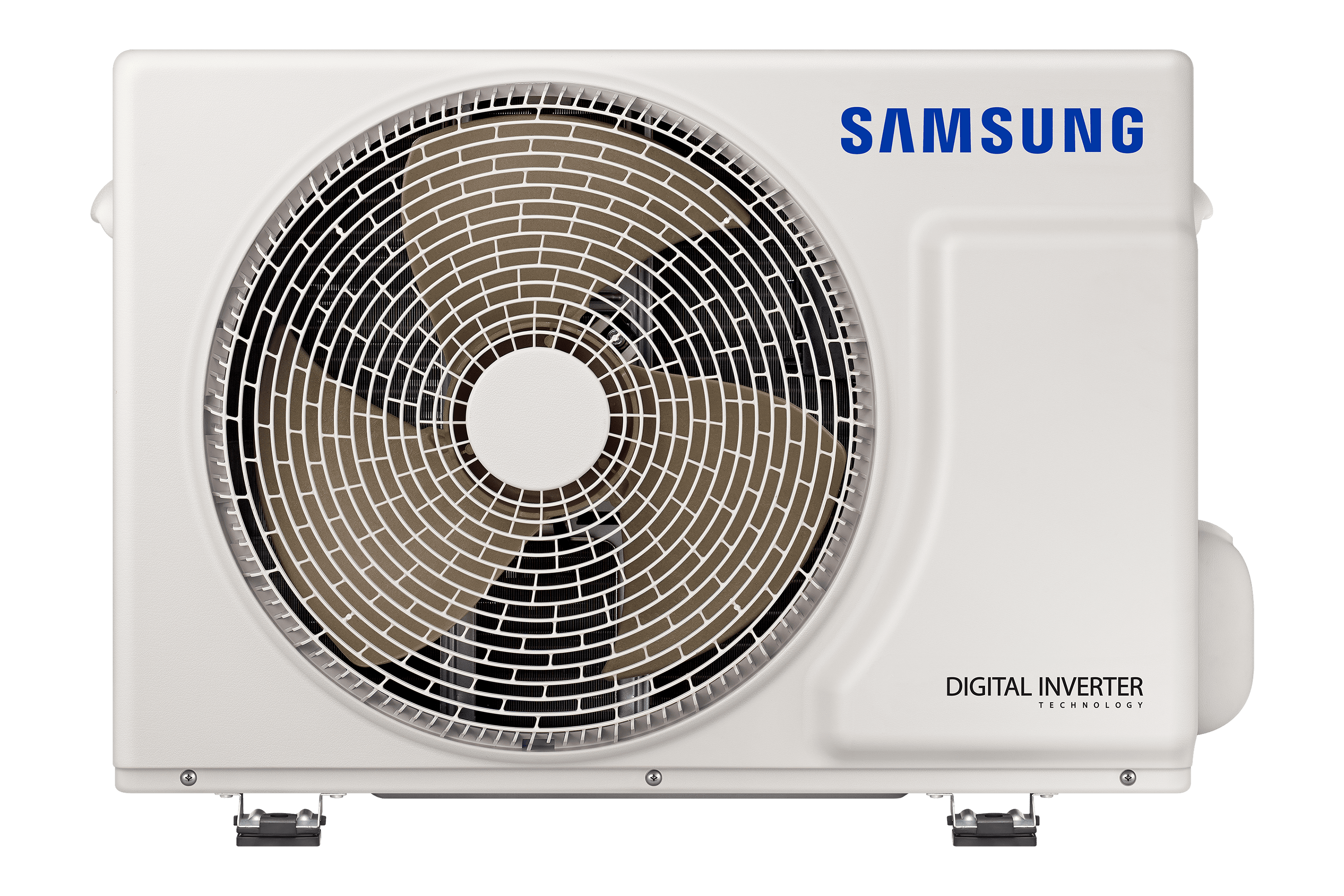

| Technikdaten AUßENGERÄT |
| Kältemittel | | R32 | R32 | R32 | R32 |
| Kältemittelmenge (werkseitig vorgefüllt) | kg | tCO2e | 0,70 | 0,47 | 0,70 | 0,47 | 1,30 | 0,88 | 1,15 | 0,78 |
| Kältemittelfüllung f. max. Leitungslänge bis | m | 5 | 5 | 5 | 5 |
| Kältemittelnachfüllung für Mehrmeter | g/m | 15 | 15 | 15 | 15 |
| Anzahl Ventilatoren | Stück | 1 | 1 | 1 | 1 |
| Luftmenge max. | m³/h | 1680 | 1680 | 3000 | 3000 |
| Schalldruckpegel max. | dB(A) | 46 | 47 | 57 | 60 |
| Schallleistungspegel max. | dB(A) | 63 | 64 | 65 | 68 |
| Abmessungen (HxBxT) | mm | 475 x 660 x 242 | 475 x 660 x 242 | 638 x 880 x 310 | 638 x 880 x 310 |
| Gewicht | kg | 23,0 | 23,0 | 40,0 | 43,0 |
| Kältemittelleitungen |
| Flüssigkeitsleitung | Ø Zoll | 1/4'' | 1/4'' | 1/4'' | 1/4'' |
| Sauggasleitung | Ø Zoll | 3/8'' | 3/8'' | 1/2'' | 5/8'' |
| Wärmeisolierug (beide Leitungen) | | ja | ja | ja | ja |
| Leitungslänge Außen- | Innengerät max. | m | 15 | 15 | 30 | 30 |
| Höhendifferenz Außengerät höher | tiefer, max. | m | 8 | 8 | 15 | 15 |
| Kältemitteleinspritzung im Außengerät | | ja | ja | ja | ja |
