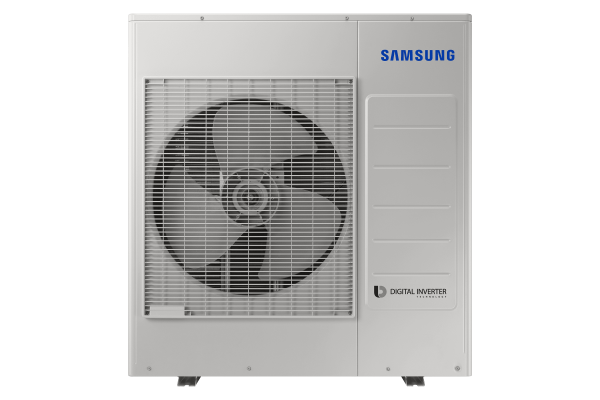

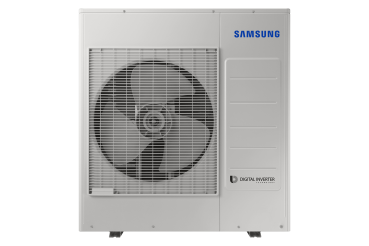

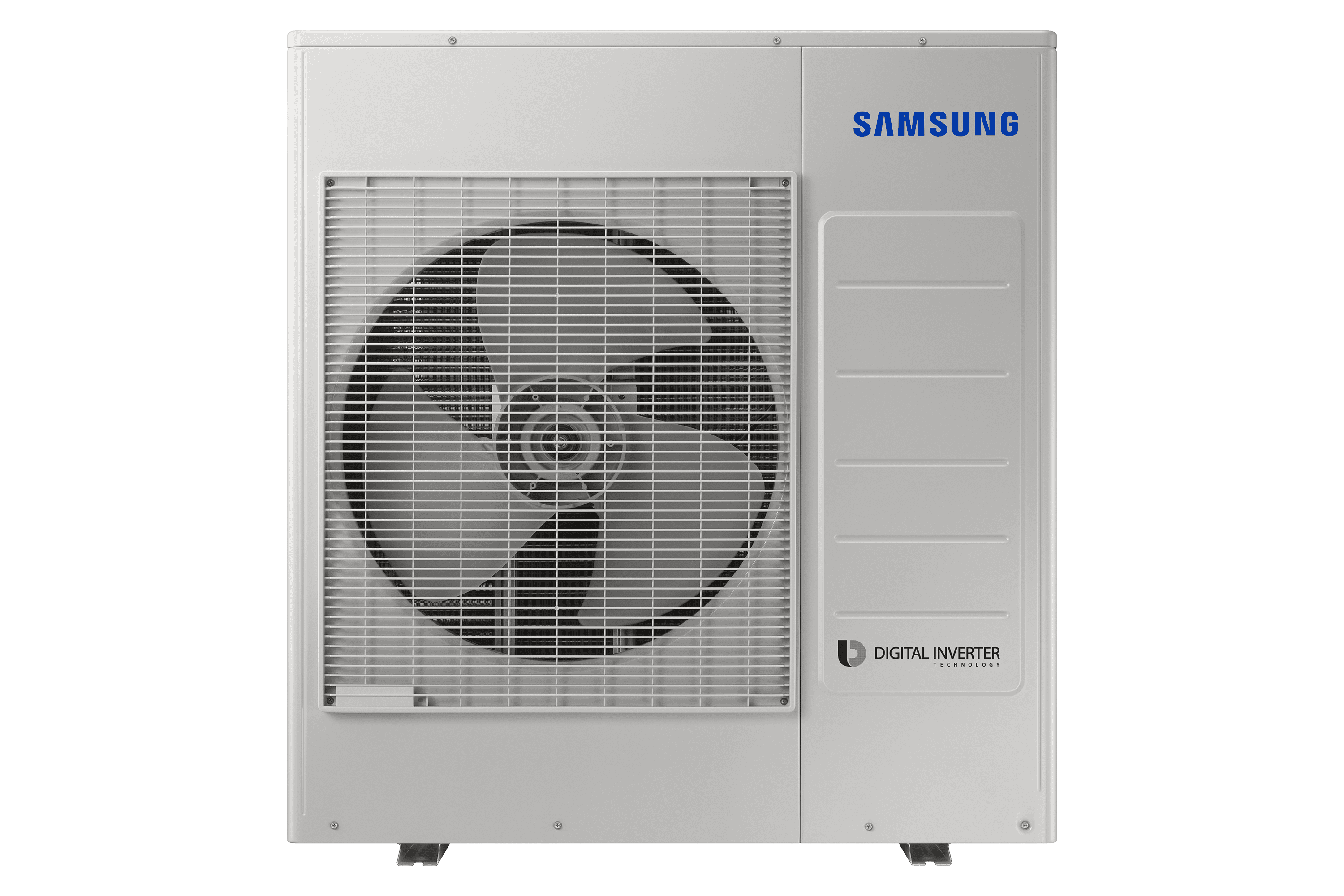

Produktinformationen "AJ100TXJ5KG/EU 5.0~17.3 kW Kühlen | 6.0~21.0 kW Heizen FJM Außengerät"
FJM - Eco Norm AJ100TXJ5KG/EU - R 32|NASA
Multi Aussengerät | S- Inverter Ausführung
5.0~17.3 kW Kühlen | 6.0~21.0 kW Heizen
SEER 8.00 A++ | SCOP 4.32 A+ | 2-5 IG
Schalldruckpegel: 54 dB(A)
Schallleistungspegel: 70 dB(A)
Einsatzgrenze Kühlen: -10°C~+46°C
Einsatzgrenze Heizen: -15°C~+24°C
Technische Daten
• ECO Multi Digital Inverter | flüsterleise | NASA Kommunikation
• BAFA förderfähig
• Kühlen | Heizen | Entfeuchten | Ventilieren
• Kühlbetrieb bis zu -5°C, Heizbetrieb bis -15°C
• Die Nennleistung kann bis zu 50% überschritten werden
• Systemabhängig sind bis zu 5 Innengeräte anzuschließen
• Beste SEER und SCOP-Werte
• Nur eine Stromzufuhr | Die Innengeräte werden über die Kühl-
maschine versorgt
• Systemabhängig beträgt die Gesamtrohrleitungslänge bis zu 30 m
• Auto-Restart
• Automatische Adressierung
• Alphanumerisches Display
• Direkte Systemanbindung an den DMS-Server oder Zentralfernbedienung
• Systemanbindung an Gebäudeleittechnik z.B. LonWorks, BACnet, Modbus
und KNX-EIB über optionale Schnittstellen
• Kältemittel R32
Optional
• SmartThings Wi-Fi System-Interface MIM-H04EN mit GPS-Geofencing
• MTF-ÜbSS-230 Überspannungsschutz nach DIN VDE 0100 Teil 443
und 534 bestückt gemäß MTF-Samsung Überspannungskonzept
Technische Daten
| Free Joint Multi Außengeräte | AJ | 040 TXJ2KG/EU | 050 TXJ2KG/EU | 052 TXJ3KG/EU | 068 TXJ3KG/EU | 080 TXJ4KG/EU | 100 TXJ5KG/EU |
| Kälteleistung | kW | 4.00 (2.00~6.00) | 5.00 (2.00~8.50) | 5.20 (4.00~8.00) | 6.80 (4.00~11.00) | 8.00 (4.00~12.00) | 10.00 (5.00~17.30) |
| Heizleistung | kW | 4.40 (2.20~7.30) | 5.70 (2.20~10.00) | 6.30 (4.40~10.0) | 8.00 (4.40~13.30) | 9.30 (4.40~14.80) | 12.00 (6.00~21.00) |
| Technische Daten |
| Anzahl der Innengeräte | min|max | | 2 | 2 | 2~3 | 2~3 | 2~4 | 2~5 |
| Anschlussleistung Innengeräte Kühlen | min|max | kW | 2.0 | 6.0 | 2.0 | 8.5 | 4.0 | 8.0 | 4.0 | 11.0 | 4.0 | 12.0 | 5.0 | 17.3 |
| Anschlussleistung Innengeräte Heizen | min|max | kW | 2.2 | 7.3 | 2.2 | 10.0 | 4.4 | 10.0 | 4.4 | 13.3 | 4.4 | 14.8 | 6.0 | 21.0 |
| Wirkungsgrad |
| Energieeffizienz | Kühlen|Klasse | SEER | 8.54 | A+++ | 8.54 | A+++ | 8.51 | A+++ | 7.75 | A++ | 6.74 | A++ | 8.00 | A++ |
| Energieeffizienz | Heizen|Klasse | SCOP | 4.64 | A++ | 4.64 | A++ | 4.60 | A++ | 4.32 | A+ | 4.10 | A+ | 4.32 | A+ |
| Einsatzbereich |
| Außentemperatur Kühlbetrieb | °C | -5 bis +46 | -5 bis +46 | -10 bis +46 | -10 bis +46 | -10 bis +46 | -10 bis +46 |
| Außentemperatur Heizbetrieb | °C | -15 bis +24 | -15 bis +24 | -15 bis +24 | -15 bis +24 | -15 bis +24 | -15 bis +24 |
| Elektrische Daten |
| Spannungsversorgung | V|Ph|Hz | 240|1|50 | 240|1|50 | 240|1|50 | 240|1|50 | 240|1|50 | 240|1|50 |
| Absicherung, träge | A | 16 | 16 | 16 | 20 | 20 | 25 |
| Leistungsaufnahme | kühlen|heizen | kW | 0.90|0.90 | 1.22|1.28 | 1.25|1.32 | 1.80|1.81 | 2.30|2.20 | 2.75|2.82 |
| Betriebsstrom | max. | A | 4,1 | 4,9 | 6,1 | 8,2 | 10,5 | 12,8 |
| Kabel Ø, Einspeisung gem. VDE z. Kühlmaschine | mm² | NYM 3 x 2.5 | NYM 3 x 2.5 | NYM 3 x 2.5 | NYM 3 x 2.5 | NYM 3 x 2.5 | NYM 3 x 2.5 |
| Kabel Ø, Einspeisung Innengerät ü. Außengerät | mm² | NYM 3 x 1.5 + Busleitung LIYCY 2 x 2 x 0.75 |
| Regelung, Ventilator, Maße, Gewichte |
| Selbstdiagnosesystem | | ja | ja | ja | ja | ja | ja |
| Ventilator | Stück | 1 | 1 | 1 | 1 | 1 | 1 |
| Luftmenge | max. | m³/h | 1782 | 1983 | 2280 | 2850 | 2724 | 4234 |
| Schalldruckpegel | dB(A) | 45 | 46 | 46 | 48 | 48 | 54 |
| Schallleistungspegel | dB(A) | 60 | 61 | 61 | 64 | 64 | 70 |
| Abmessungen | HxBxT | mm | 548 x 790 x 285 | 548 x 790 x 285 | 638 x 880 x 310 | 798 x 880 x 310 | 798 x 880 x 310 | 998 x 940 x 330 |
| Gewicht | kg | 32 | 33 | 44,5 | 57,7 | 65 | 75 |
| Pipe-Check-Funktion | | ja | ja | ja | ja | ja | ja |
| Kältemittelleitungen, Gebäudeleittechnik |
| Flüssigkeitsleitung | Ø Zoll | 2 x 1/4" | 2 x 1/4" | 3 x 1/4" | 3 x 1/4" | 4 x 1/4" | 5 x 1/4" |
| Sauggasleitung | Ø Zoll | 2 x 3/8" | 2 x 3/8" | 2 x 3/8"|1 x 1/2" | 1 x 3/8"|2 x 1/2" | 2 x 3/8"|2 x 1/2" | 2 x 3/8"|3 x 1/2" |
| Kältemittelverteiler erforderlich | | nein | nein | nein | nein | nein | nein |
| Wärmeisolierung (beide Leitungen) | | ja | ja | ja | ja | ja | ja |
| Äquivalente Leitungslänge | Außen- | Innengerät, max. | m | ~20 | ~20 | ~20 | ~20 | ~25 | ~25 |
| Gesamtrohrleitungslänge | Außen- | Innengeräte, max. | m | 30 | 30 | 50 | 50 | 70 | 80 |
| Höhendifferenz | Außengerät höher|tiefer, max. | m | 15 | 15 | 15 | 15 | 15 | 15 |
| Kältemittel | | R32 | R32 | R32 | R32 | R32 | R32 |
| Kältemittelmenge werkseitig vorgefüllt | kg | tCO2 e | 0.98|0.66 | 1.18|0.80 | 1.55|1.05 | 2.0|1.35 | 2.0|1.35 | 2.7|1.82 |
| Kältemittelfüllung für max. Leitungslänge bis | m | 30 | 30 | 30 | 30 | 30 | 30 |
| Kältemittelnachfüllung für Mehrmeter | g/m | 10 | 20 | 10 | 10 | 20 | 10 |
| Kältemitteleinspritzung EEV | Außengerät | steps | 480 | 480 | 480 | 480 | 480 | 480 |
| Direkte Systemanbindung an den DMS-Server oder Zentralfernbedienung | | ja | ja | ja | ja | ja | ja |
| Systemanbindung an LonWorks, BACnet, Modbus und KNX-EIB | | optionale Schnittstellen |
Wichtiger Hinweis:Bitte beachten Sie, dass sie durch den Kauf bestätigen, dass Sie die "VERORDNUNG (EU) Nr. 517/2014 DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 16. April 2014 über fluorierte Treibhausgase und zur Aufhebung der Verordnung (EG) Nr. 842/2006" beachten und nur ein entsprechend zertifiziertes Unternehmen die Installation vornehmen darf.
Hersteller: Samsung Electronics GmbH
Adresse: Frankfurter Straße 2, 65760 Eschborn, Germany
Kontakt: 06196-7755577
