Produkteigenschaften
Revolutionäres Design trifft auf technische Raffinesse
Der Bedarf an hochwertigen, fuktionalen und zuverläsigen Systemen ist maßgeblich bei der Auswahl der richtigen Raumklimaanlage für Ihre Projekte.
Diese hohen Ansprüche schaffen Freiraum für ein Premiumprodukt, das in seiner Optik ebenso überzeugt wie in seinen technischen Quaitäten.
Leise, aber ikonisch
"Silent" steht für die visuelle Integration in den Raum und "Iconic" für eine einzigartige Ästhetik.
Die vier Luftauslässe des Silent-Iconic™ sind so gestaltet, das sie ihre visuelle Wirkung reduzieren und dennoch eine präzise Luftstromkontrolle gewährleisten.
Blenden-Variationen

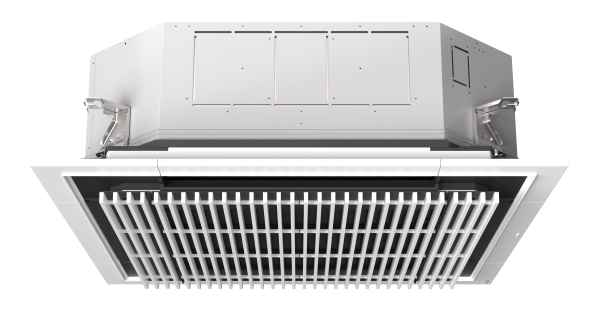

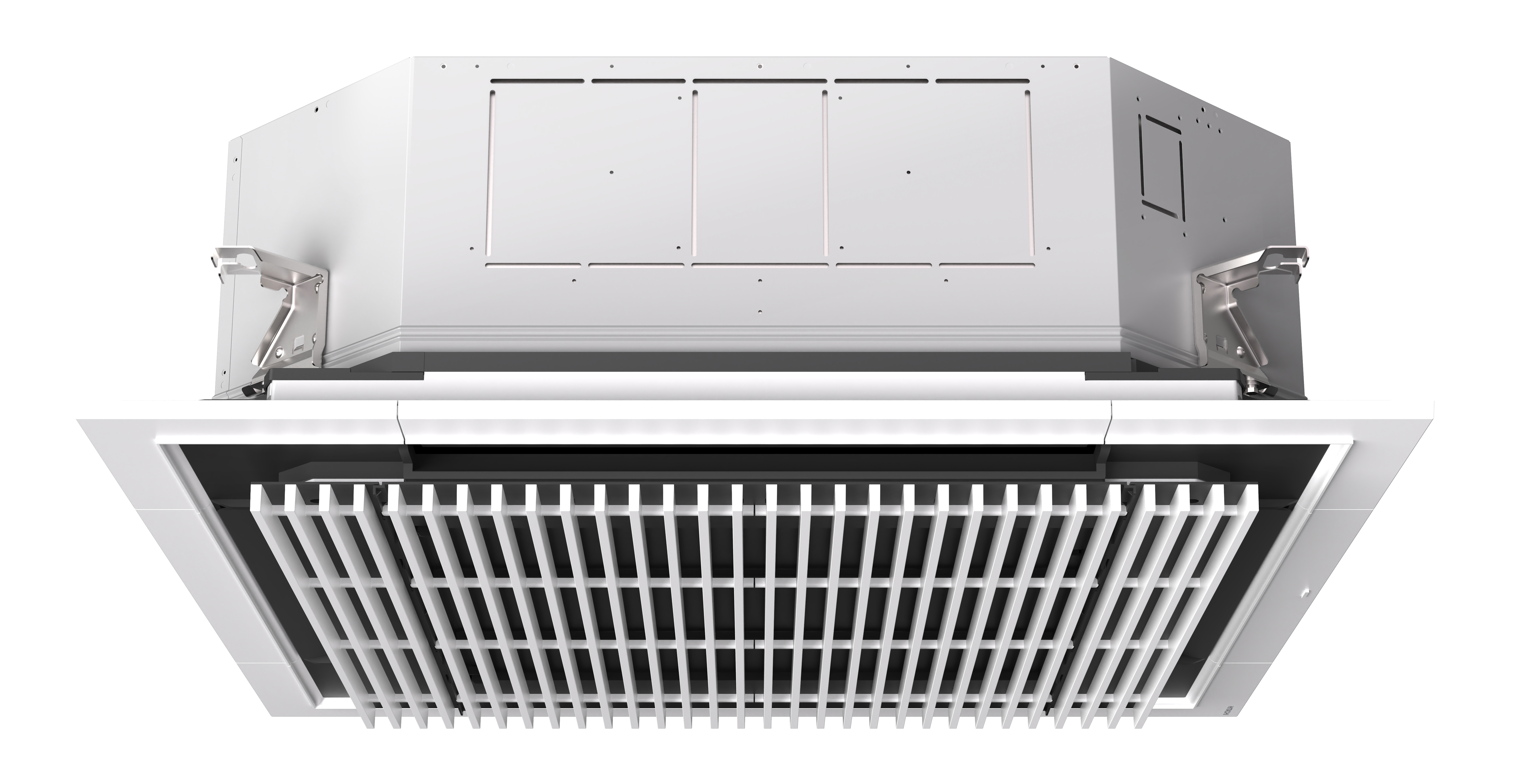

Hitachis neue 4-Wege-Kassette ist in verschiedenen Ausführungen erhältlich und bietet mannigfaltige Einsatzmöglichkeiten.
Die "Silent-Iconic"-Blende in Weiß oder Schwarz oder das technische Highlight mit Seilsystem zum herunterlassen der Filterabdeckung.
Mit Standard Blende und z.B. optional integriertem Bewegungsensor, wodurch die intelligenten Fähigkeiten des Geräts erweitert werden.
| Kühlbetreib |
|
3PS |
4PS |
5PS |
6PS |
| Kältenennleistung (Regelbereich) |
kW |
7,1 (3,2-8,0) |
10,0 (4,5-11,2) |
12,5 (5,7-14,0) |
14,0 (6,0-16,0) |
| Nennleistungsaufnahme |
kW |
1,67 |
2,56 |
3,38 |
4,38 |
| EER |
|
3,93 |
3,9 |
3,52 |
3,24 |
| Energieeffizienzklasse |
|
A++ |
A++ |
A++ |
A++ |
| SEER (Mitlere Klimazone) |
|
7,33 |
6,93 |
6,62 |
6,6 |
6,37 |
7,35 |
7,25 |
| Pdesign,c (35°C) |
kW |
7,1 |
10,0 |
11,9 |
14,0 |
| Jährlicher Energieverbrauch |
kWh/Jahr |
339 |
505 |
528 |
631 |
654 |
1143 |
1159 |
| Einsatzgrenzen (Außeneinheit) |
°C |
-15 ~ +46 |
-15 ~ +46 |
-15 ~ +46 |
-15 ~ +46 |
| Heizbetrieb |
|
|
| Heiznenleistung (Regelbereich) |
kW |
8,0 (3,5-10,6) |
11,2 (5,0-14,0) |
14,0 (5,0-16,0) |
16,0 (5,0-18,0) |
| Nennleistungsaufnahme |
kW |
1,79 |
2,65 |
3,52 |
3,64 |
| COP |
|
4,11 |
4,23 |
3,98 |
4,4 |
| Energieeffizienzklasse |
|
A+ |
A+ |
A+ |
- |
| SCOP (Mittlere Klimazone) |
|
4,2 |
4,36 |
4,26 |
4,25 |
4,73 |
| Pdesign,h (-10°C) |
kW |
6,0 |
8,7 |
11,93 |
14,2 |
| Jährlicher Energieverbrauch |
kWh/Jahr |
2001 |
2782 |
2785 |
3925 |
3928 |
4204 |
4204 |
| Einsatzgrenzen |
°C |
-20 ~ +15 |
-20 ~ +15 |
-20 ~ +15 |
-20 ~ +15 |
| Inneneinheit |
|
RCI-3.0FSR |
RCI-4.0FSR |
RCI-5.0FSR |
RCI-6.0FSR |
| Blenden |
|
P-N23NA2 / P-GP160NAP / P-GP160NAPU / P-AP160KA3 / P-GP160KAP |
| Schalldruckpegel Kühlen: Low ~ Extra High(1) |
dB(A) |
28-32-36-42 |
33-39-43-48 |
35-40-45-48 |
37-41-46-48 |
| Schallleistungspegel Kühlen |
dB(A) |
57 |
64 |
64 |
65 |
| Luftmenge Kühlen: Low ~ Extra High |
m³/h |
840-1080-380-1620 |
1200-1440-1860-2220 |
1260-1560-1980-2220 |
1320-1680-2100-2220 |
| Entfeuchtungsleistung |
l/h |
3,6 |
4,7 |
5,8 |
6,6 |
| Abmessungen Gerät (H x B x T) |
mm |
298x840x840 |
298x840x840 |
298x840x840 |
298x840x840 |
| Abmessungen Blenden (H x B x T) |
mm |
P-N23NA2 / P-AP160KA3: 40x950x950 P-GP160NAP / P-GP160NAPU / P-GP160KAP: 52x950x950 |
| Gewicht Gerät / Blende |
kg |
26 / P-N23NA2 / P-AP160KA3: 6,5 P-GP160NAP / P-GP160KAP: 8,5 P-GP160NAPU: 10,0 |
| Förderhöhe Kondensatpumpe |
|
850 von der Unterkante Gerät |
| Kondensatanschluss |
mm |
Ø32 |
| Farbton (Munsell Farbsystem) |
|
P-N23NA2 / P-GP160NAP / P-GP160NAPU: neutral Weiß (6.56Y8.85/0.38)
P-AP160KA3: Schwarz (8.1B 0.5/0.2) P-GP160KAP: Schwarz (N2) |

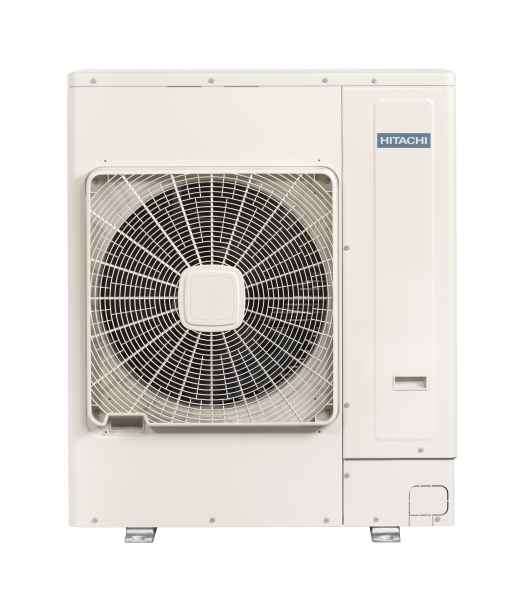

| Außeneinheit |
|
RAS-3HVRC2 |
RAS-4HVRC2E |
RAS-4HRC2E |
RAS-5HVRC2E |
RAS-5HRC2E |
RAS-6HVRC2E |
RAS-6HRC2E |
| Spannungsversorgung |
V/Ph/Hz |
230/1/50 |
230/1/50 |
400/3/50 |
230/1/50 |
400/3/50 |
230/1/50 |
400/3/50 |
| Schalldruckpegel Kühlen (1) |
dB(A) |
54 |
54 |
54 |
56 |
| Schalldruckpegel Heizen (1) |
dB(A) |
52 |
54 |
54 |
56 |
| Schallleistungspegel Kühlen |
dB(A) |
69 |
70 |
70 |
72 |
| Luftmenge Kühlen |
m³/h |
2982 |
4800 |
4800 |
4800 |
| Abmessungen (H x B x T) |
mm |
629x799x300 |
1140x950x370 |
1140x950x370 |
1140x950x370 |
| Gewicht |
kg |
48 |
84 |
84 |
84 |
| Farbton (Mansell Farbsystem) |
|
Natürliches Grau (1.0Y 8.5/0.5) |
| Kältedaten |
|
|
| Rohrleitungsanschluss (Flüssigkeits- | Saugleitung) |
Zoll(mm) |
3/8'' (9,53) | 5/8'' (15,88) |
3/8'' (9,53) | 5/8'' (15,88) |
| Kältemittelfüllmenge R32 / CO2-Äquivalent |
kg/t |
1,7/1,283 |
3,0/2,025 |
3,0/2,025 |
3,0/2,025 |
| Vorgefüllt bis |
m |
20 |
20 |
20 |
20 |
| Leitungslänge (min ~ max) |
m |
5 ~ 50 |
5 ~ 75 |
5 ~ 75 |
5 ~ 75 |
| Zusätzliche Kältemittelfüllmenge |
g/m |
45 |
45 |
45 |
45 |
| Maximale Höhendifferenz (AE höher / AE tiefer) |
m |
30/20 |
30/20 |
30/20 |
30/20 |
| Elektrische Daten |
|
|
| Spannungsversorgung |
V/Ph/Hz |
230/1/50 |
230/1/50 |
400/3/50 |
230/1/50 |
400/3/50 |
230/1/50 |
400/3/50 |
| Nennbetriebsstrom |
A |
7,6 |
12,4 |
4,4 |
16,3 |
5,7 |
21,1 |
7,4 |
| Max. Stromaufnahme |
A |
15,8 |
22,5 |
15 |
22,5 |
15 |
22,5 |
15 |
| Zuleitungsquerschnitt (2) |
mm² |
3 x 4,0 |
3 x 6,0 |
5 x 4,0 |
3 x 6,0 |
5 x 4,0 |
3 x 6,0 |
5 x 4,0 |
| Steuerleitun zwischen IE und AE (abgeschirmt) |
mm² |
2 x 0,75 |
2 x 0,75 |
2 x 0,75 |
2 x 0,75 |
| Empfohlene Absicherung (träge) (2) |
A |
1 x 20 |
1 x 25 |
3 x 20 |
1 x 25 |
3 x 20 |
1 x 25 |
3 x 20 |
(1) Schalldruckmessungen wurden im Abstand von 1 Meter im Freifeld des Geräts durchgeführt (siehe technisches Manual).
(2) Angaben zu Elektrozuleitungen und Absicherungen müssen nach VDE-Richtlinien (VDE0100) und Vorschriften der örtlichen EVU's bestimmt werden. |
