LG Kanalklimagerät niedrige Pressung CL24F N30 + UUB1 U20 - 6,8 kW

Produkteigenschaften

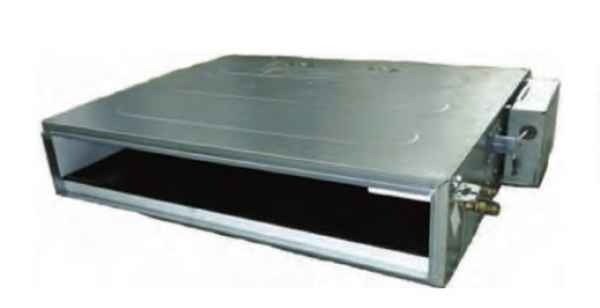

Das KANALKLIMAGERÄT lässt sich aufgrund seiner sehr kompakten Bauweise gut in kleine Zwischendeckenräume integrieren. Die Luftansaugintensität der Geräte mit niedriger Pressung ist variabel und kann von hinten oder von unten gestaltet werden.

ESP Control (Externe Statische Pressung)
Mit der ESP-Funktion wird der Luftvolumenstrom über die Kabelfernbedienung gesteuert, weshalb kein zusätzliches Zubehör notwendig ist. Der BLDC-Motor passt die Lüftergeschwindigkeit automatisch an die vorhandene externe statische Pressung an.

Steuerung über zwei Thermostate
Neben dem Thermostat der Inneneinheit kann zusätzlich das der Kabelfernbedienung für die Temperaturregelung genutzt werden. Die für den Nutzer optimale Temperatur wird automatisch ausgewählt.

Betrieb für mehrere Räume (optional)
Bei mehreren Zonen steuert die Zusatzplatine ABZCA die Volumenstromregler über Thermostate und passt die Lüftergeschwindigkeit des Kanalklimageräts automatisch an.

Langlebiger Betrieb
Der Wärmetauscher des Außengerätes wird durch die Black Fin™ Beschichtung vor korrosiven Umgebungsbedingungen wie Salz und Industrieabgasen zuverlässig geschützt. Die Beschichtung hat eine TÜV-zertifizierte Haltbarkeit von 27 Jahren.

Features

• Energieeffizienz A+++*
• Schalldruckpegel ab 27 dB(A)*
• Gerätehöhe ab 190 mm*
• Gerätetiefe ab 460 mm*
• Förderhöhe Kondensatpumpe 700 mm*
• Kühlen bis -20 °C Außentemperatur
• Heizen bis -25 °C Außentemperatur

Technische Daten

SET				CL18F C	CL24F C
Nennkühlleistung (Min - Max)1			kW	4,70 (1,80 - 5,10)	6,80 (2,70 - 7,50)
Nennheizleistung (Min - Max)1			kW	5,20 (2,10 - 5,70)	7,50 (3,00 - 8,60)
Heizleistung	-5°C AT		kW	4,3	7,5
Heizleistung	-15°C AT		kW	2,5	5,4
SEER / Effizienzklasse	Kühlen		A+++ bis D	5,10 / A	6,00 / A+
SCOP / Effizienzklasse	Heizen		A+++ bis D	3,80 / A	4,10 / A+
ETAs,c	Kühlen		%	323	397
ETAs,h	Heizen		%	149	161
Jahresenergieverbrauch (ErP)	Kühlen / Heizen		kWh/a	323 / 995	397 / 1.434
Nennleistungsaufnahme2	Kühlen		kW	1,60	2,10
	Heizen		kW	1,50	2,40
Betriebsstrom	Kühlen		A	7,20	9,30
	Heizen		A	6,80	10,50
INNENEINHEIT				CL18F N60	CL24F N30
Luftvolumenstrom		N / M / H	m³/h	600 / 720 / 900	720 / 960 / 1.200
Schalldruckpegel3	Kühlen	N / M / H	dB(A)	29 / 31 / 34	32 / 35 / 39
Schallleistungspegel4		Max	dB(A)	56	58
Externe Statische Pressung	Standart		Pa	0	24,5
	Regelbereich		Pa	0 - 49	0 - 49
Entfeuchtungsrate			l/h	1,47	2,35
Förderhöhe Kondensatpumpe5			mm	700	700
Abmessungen	Korpus	H x B x T	mm	190 x 1.100 x 460	190 x 1.100 x 700
	Luftauslass	H x B	mm	148 x 1.060	155 x 1.060
Gewicht			kg	20,9	26,0

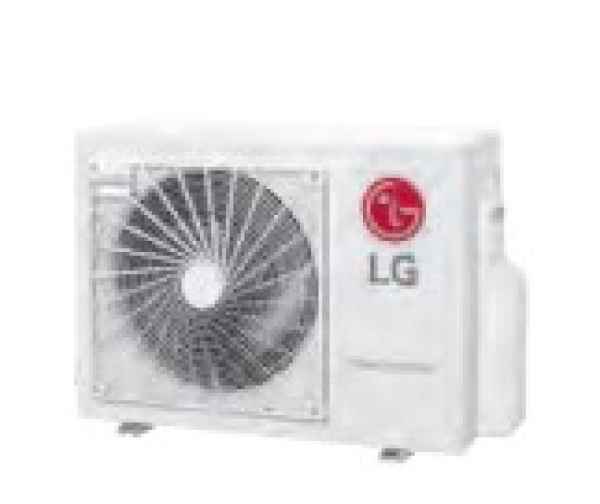

AUSSENEINHEIT				UUA1 UL0	UUB1 U20
Einsatzgrenze Außentemperatur	Kühlen		°C	-10 / 48	-10 / 48
	Heizen		°C	-10 / 18	-10 / 18
Luftvolumenstrom			m³/h	1.680	3.000
Schalldruckpegel6	Kühlen	H	dB(A)	49	48
Schallleistungspegel4	Kühlen	Max	dB(A)	65	65
Abmessungen		H x B x T	mm	545 × 770 × 288	650 x 870 x 330
Gewicht			kg	33,3	44,5
MONTAGE				CL18F C	CL24F C
Rohrleitungsanschlüsse		Flüssig	mm (Zoll)	6,35 (1/4)	9,52 (3/8)
		Gas	mm (Zoll)	12,70 (1/2)	15,88 (5/8)
		Kondensat	mm	32	32
Rohrleitungslänge	Länge AE-IE	Max	m	30	35
	Länge AE-IE	Min	m	5	5
	Höhe AE-IE	Max	m	30	30
Kältemittel R32	Werksfüllung / tCO2-Äquivalent		kg / tCO2e	1,0 / 0,68	1,2 / 0,81
	vorgefüllt bis		m	7,5	7,5
	Nachfüllmenge		g/m	20	40
Spannungsversorgung	über das Außengerät		V / Ph / Hz	230 / 1 / 50	230 / 1 / 50
Elektroleitung7	Zuleitung	AE	Anz. X mm²	3 x 1,5	3 x 2,5
	Steuerleitung	AE-IE	Anz. X mm²	4 x 1,5	4 x 1,5
Absicherung7	träge	Max	A	16	20

¹ Die Leistungsangaben basieren auf folgenden Bedingungen: Kühlbetrieb: Innentemperatur 27°C TK / 19°C FK, Außentemperatur 35°C TK / 24°C FK; Heizbetrieb: Innentemperatur 20°C TK / 15°C FK, Außentemperatur 7°C TK / 6°C FK; Verbindungsrohrlänge: 7,5m, Höhenunterschied: 0m / ² Leistungen geprüft nach EN14511. / ³ Schalldruckpegel gemessen mittig zum Gerät, 1,5m unterhalb des Luftauslasses / ⁴ Schallleistungspegel gemessen nach DIN EN ISO 3741 / ⁵ Förderhöhe gemessen von Unterkante Gerät bis Oberkante Kondensatleitung. / ⁶ Schalldruckpegel gemessen im Abstand von 1m und in einer Höhe von 1,5m. / ⁷ Die Dimensionierung der Elektroleitung und der Absicherung muss den jeweiligen örtlichen und nationalen gesetzlichen Vorschriften entsprechen.
