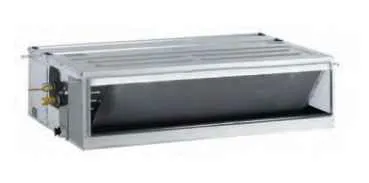

LG Kanalklimagerät mittlere Pressung UM30FH N20 + UUC1 U40 - 7,8 kW

Produkteigenschaften

Das KANALKLIMAGERÄT lässt sich aufgrund seiner sehr kompakten Bauweise gut in kleine Zwischendeckenräume integrieren. Die Luftansaugintensität der Geräte mit niedriger Pressung ist variabel und kann von hinten oder von unten gestaltet werden.

ESP Control (Externe Statische Pressung)
Mit der ESP-Funktion wird der Luftvolumenstrom über die Kabelfernbedienung gesteuert, weshalb kein zusätzliches Zubehör notwendig ist. Der BLDC-Motor passt die Lüftergeschwindigkeit automatisch an die vorhandene externe statische Pressung an.

Steuerung über zwei Thermostate
Neben dem Thermostat der Inneneinheit kann zusätzlich das der Kabelfernbedienung für die Temperaturregelung genutzt werden. Die für den Nutzer optimale Temperatur wird automatisch ausgewählt.

Betrieb für mehrere Räume (optional)
Bei mehreren Zonen steuert die Zusatzplatine ABZCA die Volumenstromregler über Thermostate und passt die Lüftergeschwindigkeit des Kanalklimageräts automatisch an.

Langlebiger Betrieb
Der Wärmetauscher des Außengerätes wird durch die Black Fin™ Beschichtung vor korrosiven Umgebungsbedingungen wie Salz und Industrieabgasen zuverlässig geschützt. Die Beschichtung hat eine TÜV-zertifizierte Haltbarkeit von 27 Jahren.

Features

• Energieeffizienz A+++*
• Schalldruckpegel ab 27 dB(A)*
• Gerätehöhe ab 190 mm*
• Gerätetiefe ab 460 mm*
• Förderhöhe Kondensatpumpe 700 mm*
• Kühlen bis -20 °C Außentemperatur
• Heizen bis -25 °C Außentemperatur

Technische Daten

SET				UM12F H	UM18F H	UM24F H	UM30F H
Nennkühlleistung (Min - Max)1			kW	3,50 (1,60 - 5,10)	5,00 (2,00 - 6,00)	6,80 (2,70 - 8,30)	7,80 (3,10 - 9,30)
Nennheizleistung (Min - Max)1			kW	4,00 (1,60 - 5,80)	5,80 (2,30 - 7,00)	7,50 (3,00 - 9,40)	9,00 (3,60 - 10,70)
Heizleistung	-5°C AT		kW	4,1	5,8	7,9	9,0
Heizleistung	-15°C AT		kW	3,0	4,6	6,3	6,8
SEER / Effizienzklasse	Kühlen		A+++ bis D	6,10 / A++	6,60 / A++	6,80 / A++	6,60 / A++
SCOP / Effizienzklasse	Heizen		A+++ bis D	3,90 / A	4,20 / A+	4,30 / A+	4,30 / A+
ETAs,c	Kühlen		%	201	265	350	419
ETAs,h	Heizen		%	153	165	169	169
Jahresenergieverbrauch (ErP)	Kühlen / Heizen		kWh/a	201 / 1.005	265 / 1.467	350 / 1.758	419 / 1.758
Nennleistungsaufnahme2	Kühlen		kW	1,00	1,30	1,80	2,30
	Heizen		kW	1,00	1,50	1,80	2,30
Betriebsstrom	Kühlen		A	4,60	7,30	8,20	10,0
	Heizen		A	4,30	7,80	7,80	10,1
INNENEINHEIT				UM12FH N10	UM18FH N10	UM24FH N20	UM30FH N20
Luftvolumenstrom	Kühlen	N / M / H	m³/h	540 / 720 / 960	840 / 960 / 1.050	1.260 / 1.440 / 1.680	1.260 / 1.440 / 1.680
Schalldruckpegel3	Kühlen	N / M / H	dB(A)	30 / 32 / 34	32 / 34 / 35	32 / 33 / 34	32 / 33 / 34
Schallleistungspegel4	Kühlen	Max	dB(A)	59	60	59	59
Externe Statische Pressung	Standart		Pa	58,8	58,8	58,8	58,8
	Regelbereich		Pa	20 - 147	20 - 147	25 - 147	25 - 147
Entfeuchtungsrate			l/h	0,39	1,26	1,20	2,20
Förderhöhe Kondensatpumpe5			mm	700	700	700	700
Abmessungen	Korpus	H x B x T	mm	270 x 900 x 700	270 x 900 x 700	270 x 1.250 x 700	270 x 1.250 x 700
	Luftauslass	H x B	mm	201,4 x 858	201,4 x 858	201,4 x 1.208	201,4 x 1.208
Gewicht			kg	25,4	27,0	39,3	39,3
AUSSENEINHEIT				UUA1 UL0	UUB1 U20	UUC1 U40	UUC1 U40
Einsatzgrenze Außentemperatur	Kühlen		°C	-15 / 48	-15 / 48	-15 / 48	-15 / 48
	Heizen		°C	-18 / 18	-20 / 18	-18 / 18	-18 / 18
Luftvolumenstrom			m³/h	1.680	3.000	3.480	3.480
Schalldruckpegel6	Kühlen	H	dB(A)	49	47	48	50
Schallleistungspegel4	Kühlen	Max	dB(A)	65	63	65	68
Abmessungen		H x B x T	mm	545 × 770 × 288	650 x 870 x 330	834 x 950 x 330	834 x 950 x 330
Gewicht			kg	33,3	44,5	57,7	57,7
MONTAGE				UM12F H	UM18F H	UM24F H	UM30F H
Rohrleitungsanschlüsse		Flüssig	mm (Zoll)	6,35 (1/4)	6,35 (1/4)	9,52 (3/8)	9,52 (3/8)
		Gas	mm (Zoll)	9,52 (3/8)	12,70 (1/2)	15,88 (5/8)	15,88 (5/8)
		Kondensat	mm	32	32	32	32
Rohrleitungslänge	Länge AE-IE	Max	m	30	30	50	50
	Länge AE-IE	Min	m	5	5	5	5
	Höhe AE-IE	Max	m	30	30	30	30
Kältemittel R32	Werksfüllung / tCO2-Äquivalent		kg / tCO2e	1 / 0,675	1,2 / 0,81	1,9 / 1,283	1,9 / 1,283
	vorgefüllt bis		m	7,5	7,5	7,5	7,5
	Nachfüllmenge		g/m	20	20	40	40
Spannungsversorgung	über das Außengerät		V / Ph / Hz	230 / 1 / 50	230 / 1 / 50	230 / 1 / 50	230 / 1 / 50
Elektroleitung7	Zuleitung	AE	Anz. X mm²	3 x 1,5	3 x 2,5	3 x 2,5	3 x 2,5
	Steuerleitung	AE-IE	Anz. X mm²	4 x 1,5	4 x 1,5	4 x 1,5	4 x 1,5
Absicherung7	träge	Max	A	16	20	25	25

¹ Die Leistungsangaben basieren auf folgenden Bedingungen: Kühlbetrieb: Innentemperatur 27°C TK / 19°C FK, Außentemperatur 35°C TK / 24°C FK; Heizbetrieb: Innentemperatur 20°C TK / 15°C FK, Außentemperatur 7°C TK / 6°C FK; Verbindungsrohrlänge: 7,5m, Höhenunterschied: 0m / ² Leistungen geprüft nach EN14511. / ³ Schalldruckpegel gemessen mittig zum Gerät, 1,5m unterhalb des Luftauslasses / ⁴ Schallleistungspegel gemessen nach DIN EN ISO 3741 / ⁵ Förderhöhe gemessen von Unterkante Gerät bis Oberkante Kondensatleitung. / ⁶ Schalldruckpegel gemessen im Abstand von 1m und in einer Höhe von 1,5m. / ⁷ Die Dimensionierung der Elektroleitung und der Absicherung muss den jeweiligen örtlichen und nationalen gesetzlichen Vorschriften entsprechen.
