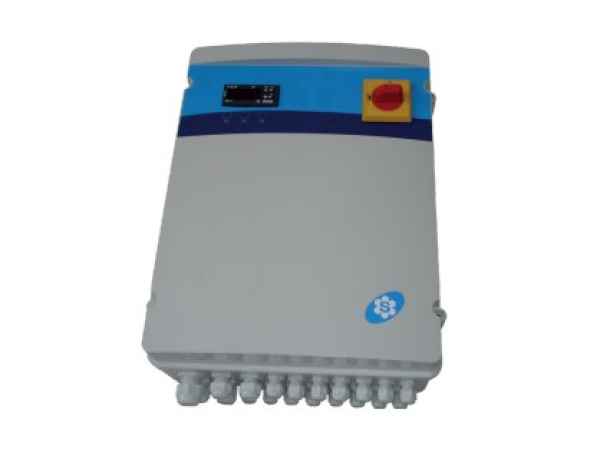

Pego Schaltkasten elektronisch 230V ECP-PEW / XR170C m.2 NTC-Fühler
Kühlanlagensteuerungen / Ohne Aufzeichnung
Pego Schaltkasten elektronisch 230V ECP-PEW / XR170C m.2 NTC-Fühler
Hersteller: Pego
Beschreibung
Die ECP - PEW ist eine mikroprozessorgeführte Kühlanlagensteuerung für die Regelung der Raumtemperatur und den Verdampferlüfter. Die Isttemperatur wird auf einer dreistelligen LED-Anzeige dargestellt. Die Kühlanlagensteuerung besitzt vier unabhängige Relaisausgänge, je einen für den Verdichter, den Verdampferlüfter, den Alarmausgang und der Abtauheizung. Zusätzlich verfügt die ECP-PEW Kühlanlagensteuerung über einen konfigurierbaren potentialfreien Eingangskontakt der entsprechend eingestellt werden kann. Die Schaltzustände der einzelnen Ausgänge werden im Display des Regelgerätes angezeigt. Die Programmierung der Kühlanlagensteuerung erfolgt über die an der Frontseite angebrachten Tasten im Regelgerät. Des Weiteren verfügt die ECP-PEW Kühlanlagensteuerung über zwei Fühlereingänge (wahlweise NTC oder PTC einstellbar) zur Ermittlung der Raumtemperatur, sowie der Verdampfertemperatur. Fühlerbruch und Fühlerkurzschluss werden im Display angezeigt. Die Abtauungen werden zyklisch vorgenommen.
Funktionen der Kühlraumsteuerung
- Normalbetrieb (über Thermostat): ND – Pressostat an den Klemmen 23 und 25 anklemmen.
- Pump-Down Betrieb: ND – (Pump-Down) Pressostat an den Klemmen 24 und 25 anklemmen.
Hinweis: Um die Funktion zu gewährleisten muß der Pressostat immer angeschlossen werden.Haben Sie nur einen Sicherheitspressostat (DuoPressostat) im Einsatz, so klemmen Sie bitte eine Drahtbrücke zwischen die Klemmen 23 und 25
