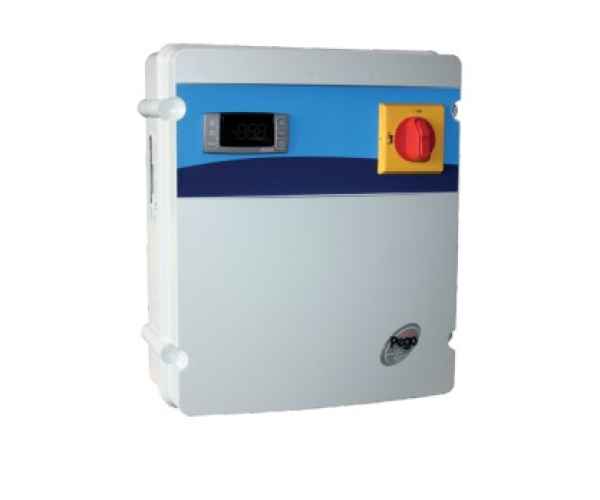

Pego Schaltkasten elektronisch 230V ECP 230CX / XR70CX m.2 NTC-Fühler
Kühlanlagensteuerungen / Ohne Aufzeichnung
Pego Schaltkasten elektronisch 230V ECP 230CX / XR70CX m.2 NTC-Fühler
Hersteller: Pego
Beschreibung
Die ECP 230CX ist eine mikroprozessorgeführte Kühlanlagensteuerung für die Regelung der Raumtemperatur und den Verdampferlüfter. Die Isttemperatur wird auf einer dreistelligen LED-Anzeige dargestellt. Die Kühlanlagensteuerung besitzt vier unabhängige Relaisausgänge, je einen für den Verdichter, den Verdampferlüfter, den Alarmausgang und der Abtauheizung. Zusätzlich verfügt die ECP 230CX Kühlanlagensteuerung über einen konfigurierbaren potentialfreien Eingangskontakt der entsprechend eingestellt werden kann. Die Schaltzustände der einzelnen Ausgänge werden im Display des Regelgerätes angezeigt. Die Programmierung der Kühlanlagensteuerung erfolgt über die an der Frontseite angebrachten Tasten im Regelgerät. Des weiteren verfügt die ECP 230CX Kühlanlagensteuerung über zwei Fühlereingänge (wahlweise NTC oder PTC einstellbar) zur Ermittlung der Raumtemperatur, sowie der Verdampfertemperatur. Fühlerbruch und Fühlerkurzschluss werden im Display angezeigt. Die Abtauungen werden zyklisch vorgenommen. Diese Ausführung emtspricht den allgemeinen Richtlinien und Normen, wie z.B.: CE, EN 61000-6-1 EN 61000-6-3 EN 60335 – 1.
Funktionen der Kühlraumsteuerungen
- Normalbetrieb (über Thermostat): ND – Pressostat an den Klemmen 17 und 18 anklemmen
- Pump-Down Betrieb: ND – (Pump-Down) Pressostat an den Klemmen 18 und 19 anklemmen
Hinweis: Um die Funktion zu gewährleisten muss der Pressostat immer angeschlossen werden. Haben Sie nur einen Sicherheitspressostat (DuoPressostat) im Einsatz, so klemmen Sie bitte eine Drahtbrücke zwischen die Klemmen 18 und 20
- Externer Sofortstop: Der Externe Sofortstop, schaltet die Anlage steuerseitig aus (keine Not-Aus Funktion). Kühlraumlicht und Alarm bleiben aktiv. Werksseitig ist diese Funktion gebrückt
