Produkteigenschaften
Rastermaß-Kassetten eignen sich insbesondere für kleinere und mittelgroße Büros, Geschäfte und Restaurants. Durch ihre Größe von 60 x 60 cm können sie problemlos in abgehängte Decken mit Eurorastermaß eingebaut werden. Die Kassetten können im Heizbetrieb bis –15 °C und Kühlbetrieb bis –10 °C Außentemperatur eingesetzt werden. Über spezielle Interfaces von Panasonic für KNX, Modbus, Bacnet und EnOcean können die Kassetten auch in GLT-Systeme eingebunden werden und erleichtern so die zentrale Steuerung der Systeme.
Produkthighlights
- Umweltverträgliches Kältemittel R32
- Lange Leitungslängen (bis 30 m je nach Modell)
- Maximale Höhendifferenz von 20 m (Z50, Z60)
- Ultrakompakte Außengeräte für eine problemlose Montage
- Höhere externe statische Pressung einstellbar für Räume mit hohen Decken (höher als 2,7 m)
- Kondensatpumpe im Lieferumfang enthalten (max. Förderhöhe: 750 mm)
- Vorgestanzte Öffnung für Frischluftanschluss
- Optionale Einbindung in GLT-Systeme
Technische Daten

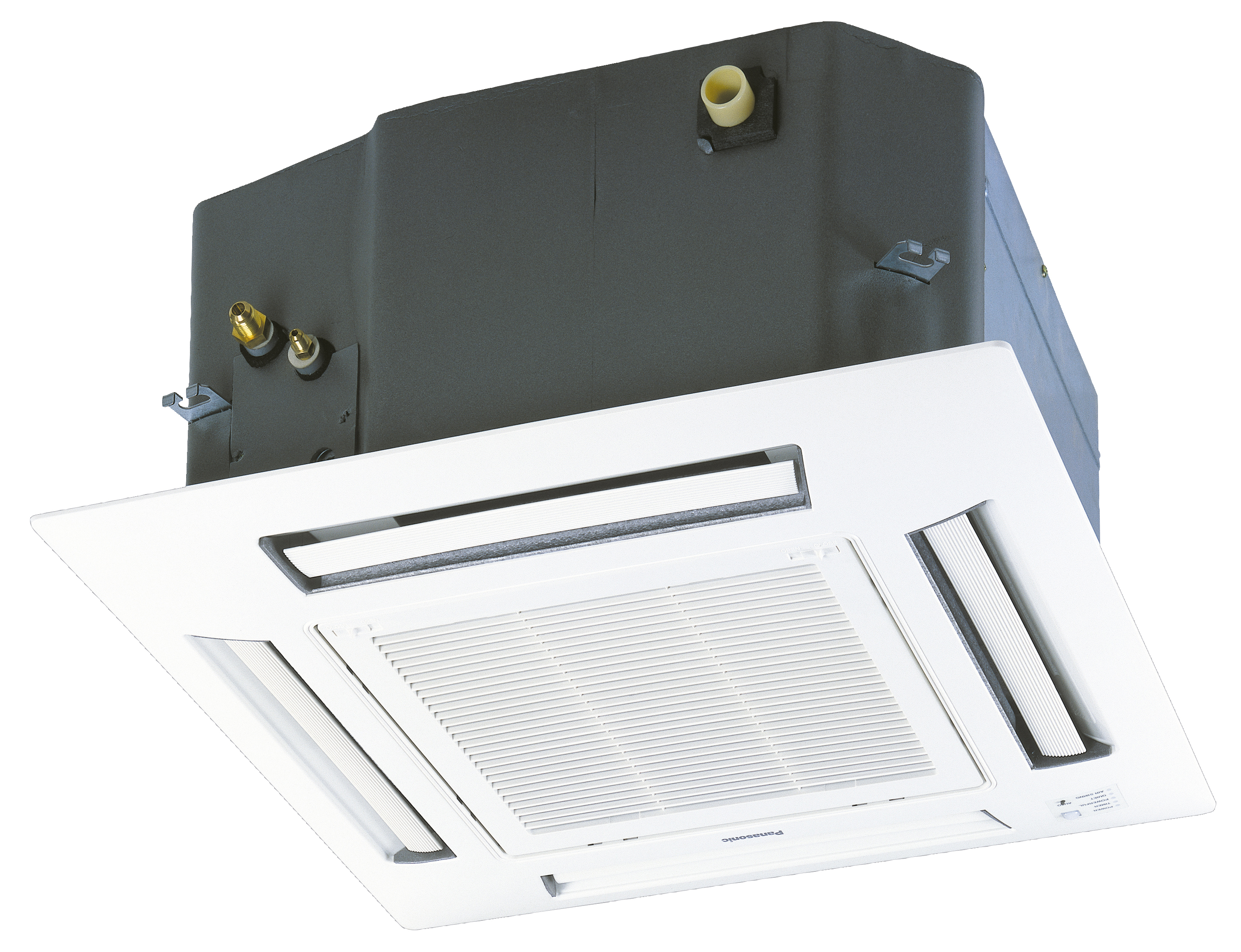

| Inneneinheit | CS-Z25UFEAW |

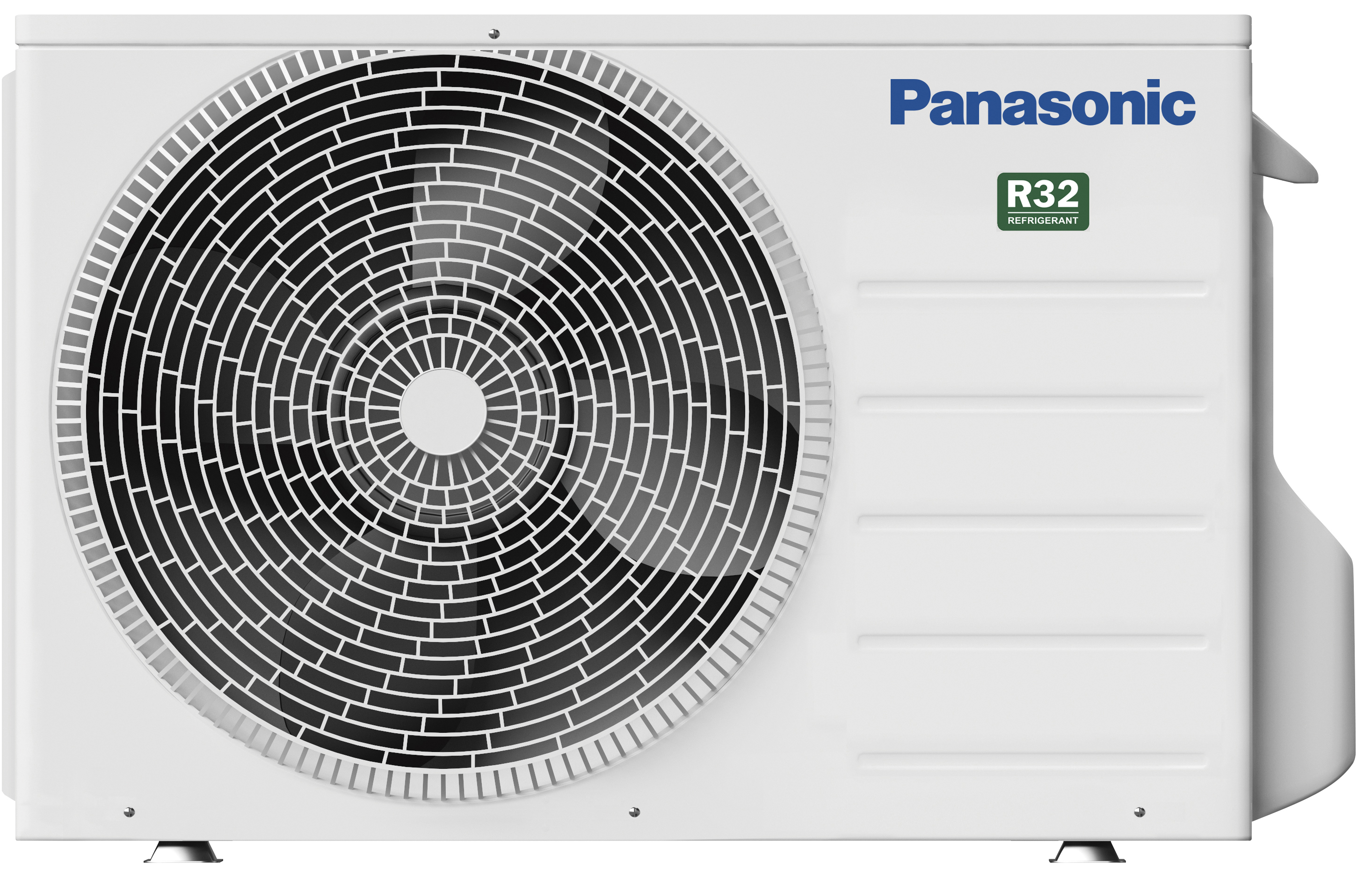

| Außeneinheit | CU-Z25UBEA |
| Deckenblende | CZ-BT20EW |
| Nennkühlleistung (min. – max.) | kW | 2,50 (0,85 - 3,20) |
| Nenn-EER 1 (min. – max.) | 4,55 (3,54 - 3,90) |
| SEER 2 | 6,30 (A++) |
| Auslegungslast (Kühlen) | kW | 2,50 |
| Nennleistungsaufnahme Kühlen (min. – max.) | kW | 0,55 (0,24 - 0,82) |
| Jahresstromverbrauch Kühlen 3 | kWh/a | 139 |
| Nennheizleistung (min. - max.) | kW | 3,20 (0,85 - 4,80) |
| Heizleistung bei -7 °C 4 | kW | 2,88 |
| Nenn.COP 1 (min. – max.) | 4,05 (3,70 - 3,64) |
| SCOP 2 | 4,30 (A+) |
| Auslegungslast (Heizen) bei –10 °C | kW | 2,70 |
| Nenn-Leistungsaufnahme Heizen (min. – max.) | kW | 0,79 (0,23 - 1,32) |
| Jahresstromverbrauch Heizen 3 | kWh/a | 879 |
| Innengerät |
| Luftmenge (hoch) | Kühlen / Heizen | m³/h | 630 / 648 |
| Entfeuchtung | l/h | 1,5 |
| Schalldruckpegel 4 (Flüster/niedrig/hoch) | Kühlen | dB(A) | 22 / 25 / 34 |
| Heizen | dB(A) | 25 / 28 / 35 |
| Abmessungen (H x B x T) | Innengerät | mm | 260 x 575 x 575 |
| Deckenblende | mm | 51 x 700 x 700 |
| Nettogewicht | Innengerät / Blende | kg | 18 / 2,5 |
| Außengerät |
| Spannungsversorgung | V | 230 |
| Empfohlene Absicherung | A | 16 |
| Verbindungskabel | mm² | 4 x 1,5 |
| Luftmenge (hoch) | Kühlen / Heizen | m³/h | 1.722 / 1.632 |
| Schalldruckpegel 4 | Kühlen / Heizen | dB(A) | 46 / 47 |
| Abmessungen 5 / Nettogewicht | H x B x T | mm / kg | 542 x 780 x 289 / 33 |
| Leitungsanschlüsse | Flüssigkeitsleitung | mm (Zoll) | 6,35 (1/4) |
| Sauggasleitung | mm (Zoll) | 9,52 (3/8) |
| Leitungslänge (min. – max.) | m | 3 – 20 |
| Höhenunterschied IG/AG 6 (max.) | m | 15 |
| Vorgefüllte Leitungslänge | m | 7,5 |
| Zusätzliche Kältemittelfüllmenge | g/m | 10 |
| Kältemittelmenge (R32) / CO2 -Äquivalent | kg / t | 0,88 / 0,594 |
| Außentemperatur-Grenzwerte (min. / max.) | Kühlen | °C | -10 / +43 |
| Heizen | °C | -15 / +24 |
1) EER-/COP-Werte werden in Übereinstimmung mit EN14511 berechnet. 2) Energieeffizienzklassenskala von A+++ bis D. 3) Der Jahresstromverbrauch errechnet sich nach den Vorgaben der EU-Verordnung 626/2011. 4) Messpositionen – Innengerät: 1,5 m unterhalb des Geräts; Außengerät: 1 m vor und 1 m hinter dem Gerät. Die Schalldruckpegel-Messwerte basieren auf JIS C 9612. Flüster: Flüsterbetrieb. Niedrig: niedrigste einstellbare Ventilatordrehzahl. 5) Für den Leitungsanschluss sind in der Breite 70 mm hinzuzuaddieren. 6) Außengerät höher angeordnet als das Innengerät.
