Produkteigenschaften
Diese besonders flachen Kanalgeräte wurden speziell für Wohnungen, Büros, Läden und Restaurants konzipiert.
Die Geräte werden gänzlich usichtbar in der Zwischendecke untergebracht und bieten hohen Komfort und zuverlässige Energieeffizienz.
Über spezielle Interfaces von Panasonic für KNX, Modbus, Bacnet und EnOcean können die Kanalgeräte auch in GLT-Systeme eingebunden werden und erleichtern so die zentrale Steuerung der Systeme.
Produkthighlights
- Umweltverträgliches Kältemittel R32
- Externe Statische Pressung 2 stufig einstellbar
- Extrem flache Innengeräte, nur 200 mm hoch
- Einfache Störungsdiagnose
- Kondensatpumpe im Lieferumfang enthalten (max. Förderhöhe: 500 mm)
- Optionale Einbindung in GLT-Systeme
Technische Daten

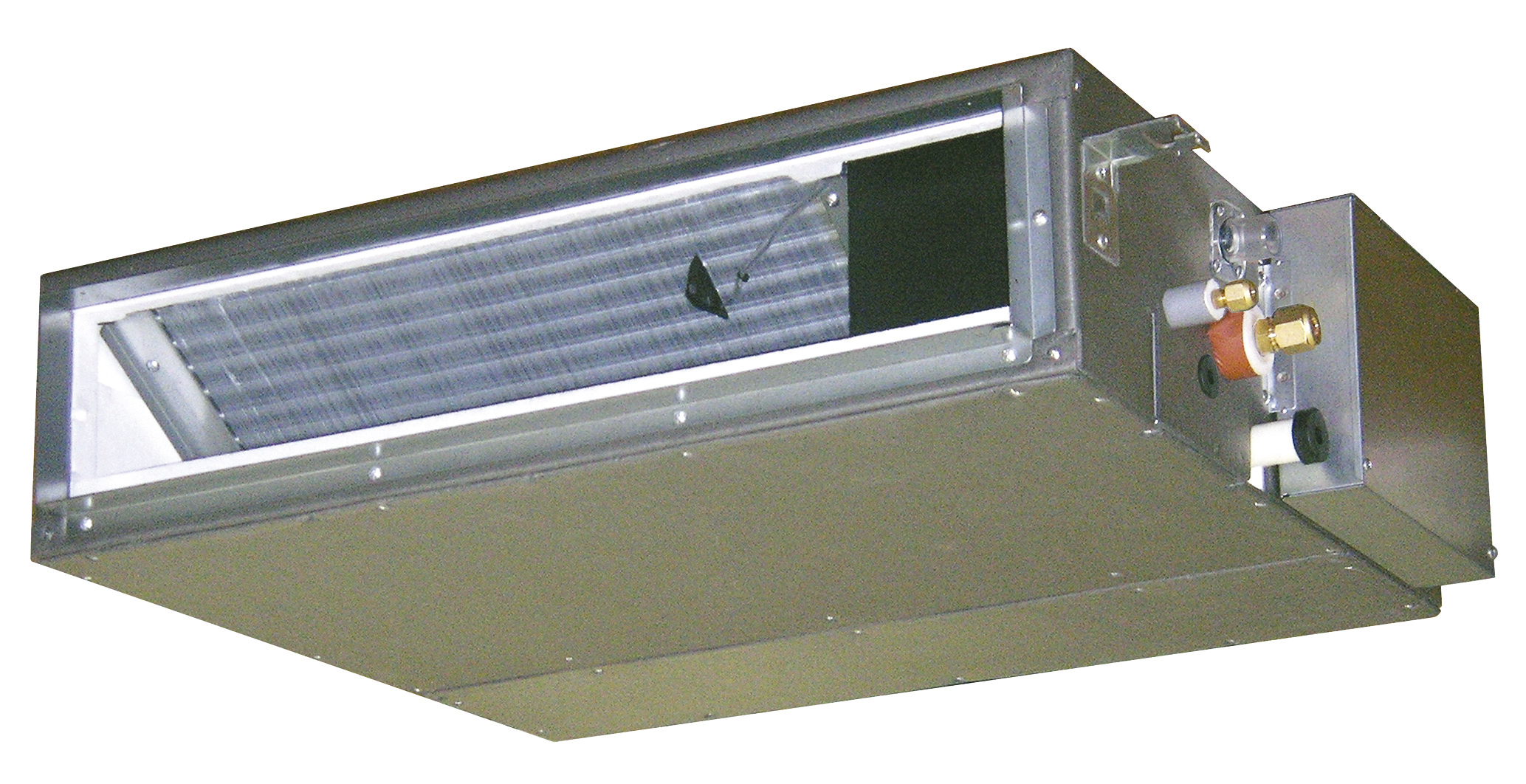

| Innengerät | CS-Z50UD3EAW |

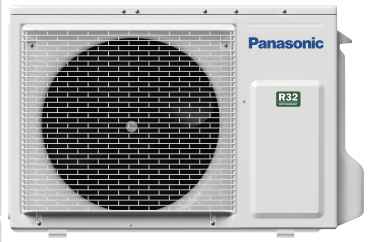

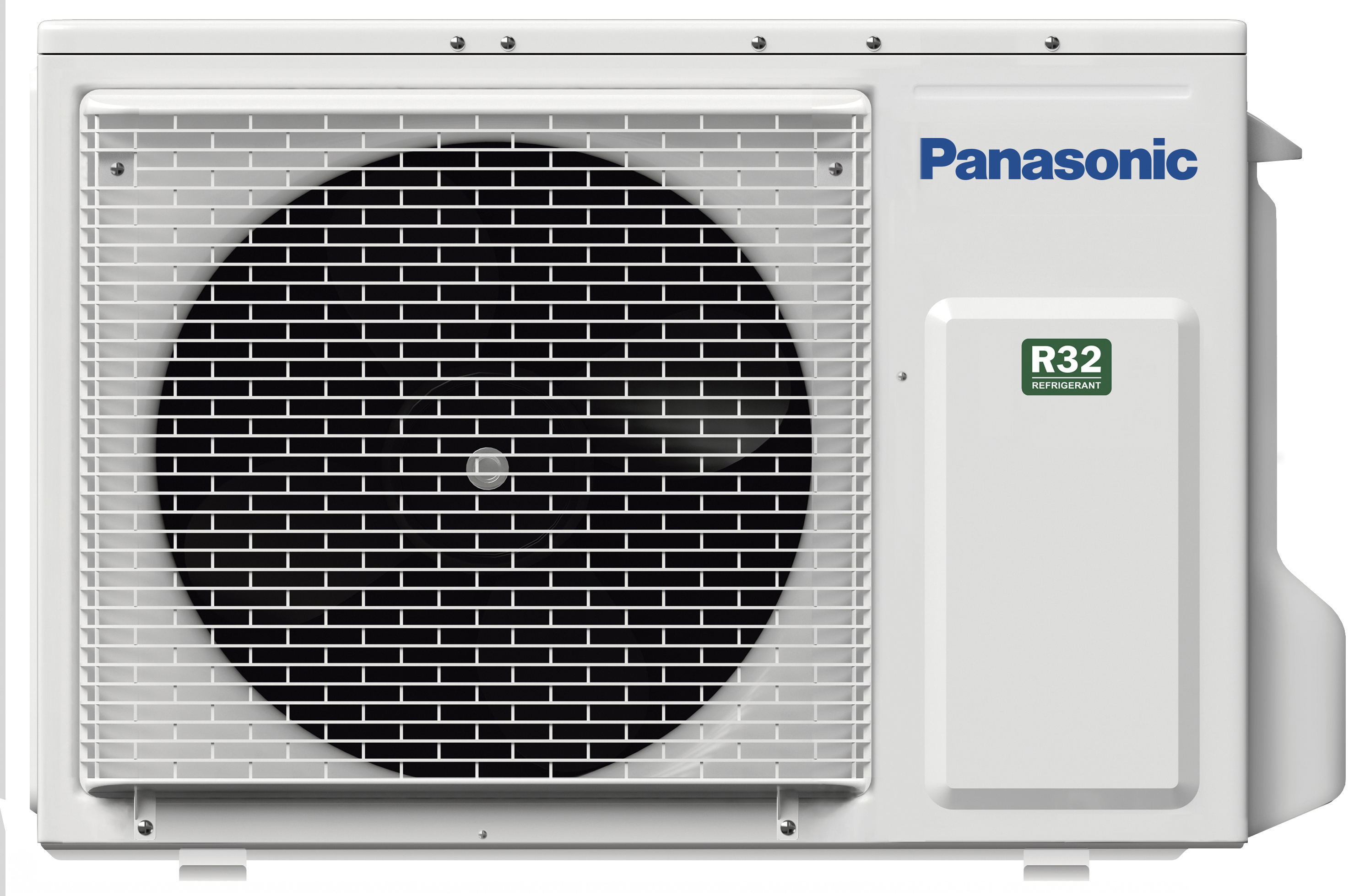

| Außengerät | CU-Z50UBEA |
| Nennkühlleistung (min. – max.) | kW | 5,10 (0,90 - 5,70) |
| Nenn-EER 1 (min. – max.) | 3,27 (3,53 - 3,20) |
| SEER 2 | 5,90 (A+) |
| Auslegungslast (Kühlen) | kW | 5,10 |
| Nennleistungsaufnahme Kühlen (min. – max.) | kW | 1,56 (0,26 - 1,78) |
| Jahresstromverbrauch Kühlen 3 | kWh/a | 303 |
| Nennheizleistung (min. – max.) | kW | 6,10 (0,90 - 7,20) |
| Heizleistung bei -7 °C | kW | 4,50 |
| Nenn-COP 1 (min. – max.) | 3,35 (3,46 - 3,27) C |
| SCOP 2 | 4,10 (A+) |
| Auslegungslast (Heizen) bei –10 °C | kW | 4,00 |
| Nenn-Leistungsaufnahme Heizen (min. – max.) | kW | 1,82 (0,26 - 2,20) |
| Jahresstromverbrauch Heizen 3 | kWh/a | 1.366 |
| Innengerät |
| Ext. stat. Pressung (einstellbar) 4 | niedrig / hoch | Pa | 15 / 50 |
| Luftmenge (hoch) | Kühlen / Heizen | m³/h | 918 / 918 |
| Entfeuchtung | l/h | 2,8 |
| Schalldruckpegel 5 (Flüster/niedrig/hoch) | Kühlen | dB(A) | 26 / 29 / 39 |
| Heizen | dB(A) | 27 / 30 / 39 |
| Abmessungen 6 | H x B x T | mm | 200 x 750 x 640 |
| Nettogewicht | kg | 19 |
| Außengerät |
| Spannungsversorgung | V | 230 |
| Leistungsaufnahme max. | kW | 2,20 |
| Stromaufnahme max. | A | 9,90 |
| Empfohlene Absicherung / Zuleitungsquerschnitt 7 | A / mm² | 16 / 3 x 1,5 |
| Verbindungskabel | mm² | 4 x 1,5 |
| Luftmenge (hoch) | Kühlen / Heizen | m³/h | 2.382 / 2.316 |
| Schalldruckpegel 5 | Kühlen / Heizen | dB(A) | 48 / 48 |
| Abmessungen 6 / Nettogewicht | H x B x T | mm / kg | 695 x 875 x 320 / 43 |
| Leitungsanschlüsse | Flüssigkeitsleitung | mm (Zoll) | 6,35 (1/4) |
| Sauggasleitung | mm (Zoll) | 12,70 (1/2) |
| Leitungslänge (min. – max.) | m | 3 – 20 |
| Höhenunterschied IG/AG (max.) | m | 20 |
| Vorgefüllte Leitungslänge | m | 7,5 |
| Zusätzliche Kältemittelfüllmenge | g/m | 15 |
| Kältemittelmenge (R32) / CO2 -Äquivalent | kg / t | 1,13 / 0,763 |
| Außentemperatur-Grenzwerte (min. / max.) | Kühlen | °C | –10 / +43 |
| Heizen | °C | –15 / +24 |
1) EER-/COP-Werte werden in Übereinstimmung mit EN14511 berechnet. 2) Energieeffizienzklassenskala von A+++ bis D. 3) Der Jahresstromverbrauch errechnet sich nach den Vorgaben der EU-Verordnung 626/2011. 4) Die genannten Werte gelten für die voreingestellte externe statische Pressung von 25 Pa. Diese Einstellung kann per DIP-Schalter auf der Innengeräteplatine erhöht werden. 5) Messpositionen – Innengerät: 1,5 m unterhalb des Geräts mit 1 m Kanal saugseitig und 2 m Kanal druckseitig; Außengerät: 1 m vor und 1 m hinter dem Gerät. Die SchalldruckpegelMesswerte basieren auf JIS C 9612. 6) Für den Leitungsanschluss sind in der Breite am Innengerät 100 mm und am Außengerät 70 mm hinzuzuaddieren. 7) Angaben zu Elektro-Zuleitungen und Absicherungen sind Mindestempfehlungen und müssen in jedem Fall durch den Installateur vor Ort nach den VDE-Richtlinien und Vorschriften der örtlichen EVU‘s bestimmt werden.
