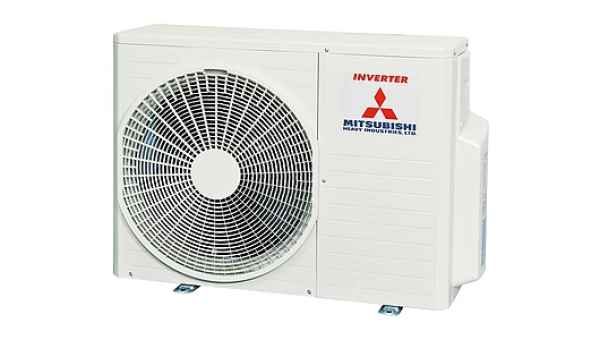

Außengerät SCM60ZS-W

MultisplitAußengerät für 2 bis 3 Innengeräte zum Kühlen und Heizen

• Besonders energieeffiziente Multisplit Außengeräte
• Mit dem umweltfreundlichen Kältemittel R32
• Systemlösungen bis zu einer Kühlleistung von 6,0 kW und einer Heizleistung von 6,8 kW
• Winterbetrieb bis -15 °C Außentemperatur für Heizen und Kühlen
• Für 2 bis 3 Innengeräte
• Bis zu 40 m Leitungslänge für alle Innengeräte
• Geräuschreduzierter Betrieb möglich (Silent-Mode)

Fabrikat: Mitsubishi Heavy Industries

Gerätekurzbeschreibung​

Außengerät mit 6 kW Nennkühlleistung und 6,8 kW Nennheizleistung, bis zu 3 Split-Klima-Innengerät(e) anschließbar, mit Kältemittel R410A vorgefüllt.

Geräteserienbeschreibung

Das Außengerät gehört zu folgender Serie (ggf. Zugehörigkeit zu mehreren Serien möglich): SX-Serie. Die SX-Serie ist ein Multisplit-System zum Kühlen und Heizen. Die Außengeräte sind kompakte, reversible LuftLuft-Wärmepumpen mit stufenloser Leistungsregelung durch Invertertechnologie. Der Kühlleistungsbereich der SX-Serie reicht bei Außengeräten mit Kältemittel R410A von 4 - 12,5 kW, der Heizleistungsbereich von 4,5 - 13,5 kW.

Geräteaufbau​

Das Außengerät besteht aus folgenden Komponenten:
– Selbsttragendes Gehäuse mit verzinktem Grundrahmen und leicht zu entfernenden, einbrennlackierten Paneelen
– Verflüssiger aus Kupferrohr mit aufgepressten, beschichteten Aluminiumlamellen und definierter Flüssigkeitsunterkühlung
– 1 Verdichter
– Expansionsventil(e)
– Kapillarrohre
– 4-Wege-Umschaltventil
– Absperrventile
– Sammler
– Filter
– Flüssigkeitsabscheider
Das anschlussfertige Außengerät ist für die Außenaufstellung geeignet und werkseitig mit dem Kältemittel R410A vorgefüllt. Der Kältekreis ist druckgeprüft, auf Leckage getestet, getrocknet, evakuiert und fertig vorgefüllt mit Kältemaschinenöl MA68.

Eine Clear-Fin-Beschichtung schützt den Wärmetauscher vor Korrosion.

Jedes Innengerät wird mit einer separaten Kältemittelleitung an das Außengerät angeschlossen. Jeder Kältemittelanschluss am Außengerät ist mit einem separaten Expansionsventil ausgestattet. Dadurch kann die Kühlleistung der angeschlossenen Innengeräte individuell geregelt werden.

Der Verdichter ist mit einer Ölwannenheizung ausgestattet. Die Ölwannenheizung sorgt für einen leichten Anlauf des Verdichters und vermeidet die Ansammlung von flüssigem Kältemittel im Kältemaschinenöl.

Steuerung und Regelung​

Die Inverter-Steuerung gewährleistet eine stufenlose Leistungsanpassung im Teillastbetrieb. Durch diese Leistungsoptimierung werden Energieverbrauch und damit Betriebskosten reduziert.

Ein geregelter Ventilator mit DC-Motor sorgt geräuscharm für eine Optimierung der Kondensationstemperatur. Ein Winterbetrieb ist in der Betriebsart Heizen bis zu einer Außentemperatur von -15 °C und in der Betriebsart Kühlen bis -15 °C serienmäßig gewährleistet. Die Mikroprozessor-Regelung arbeitet vollautomatisch und Anlagen optimierend. Das Außengerät kommuniziert über einen Industriebus mit dem angeschlossenen Innengerät. Stromsensor, Noise Killer, Spark Killer, Ölrückführung und automatische Abtausteuerung sind vorhanden. Die elektrische Verbindung zwischen Innen- und Außengerät ist 4-adrig.

Ein Silent-Mode-Betrieb kann über die Fernbedienung des Innengeräts zeitabhängig programmiert werden und sorgt für einen schallreduzierten Betrieb.

Besondere Merkmale​
– Platzsparende Aufstellung mit einer Stellfläche von 0,27 m²
– Anzahl anschließbarer Innengeräte (max.) 3 Stück
– Schallreduzierter Betrieb möglich (Silent-Mode)
– DC-Ventilatormotor ermöglicht ausgezeichnete Energieeffizienz
– Kältemittelleitungslänge (gesamt, max.) 40 m


Technische Daten

Leistungsdaten
Kühlleistung, Nenn/Heizleistung, Nenn	6 / 6,8 kW
Kühlleistung, min./max.	1,8 / 7,5 kW
Heizleistung, min.	1,5 kW
Heizleistung, max.	7,8 kW
Anschließb. Innengeräte Anz., min./max.	2 / 3 Stück
Anschlussleistung Innengeräte, min./max.	6 / 11 kW
Nominale Effizienz EER/COP, Kühlen/Heizen	4,2 / 4,69
Angaben gemäß Ökodesign-Richtlinie
Anschließb. Innengerätekombination Typ (Anz.)	SRK20ZSX-W (3x)
Energieeffizienzklasse Kühlen/Heizen	A++ / A+
Saisonale Effizienz SEER/SCOP, Kühlen/Heizen	6,8 / 4,2
Saisonale Effizienz Pdesignc/Pdesignh, Kühlen/Heizen	6 / 6,5 kW
Energiebedarf Kühlen/Heizen, jährlich	309 / 2.435 kWh/a
Einsatzbereich
Einsatzgrenzen Temp. TK, Kühlen, min./max.	-15 / +43 °C
Einsatzgrenzen Temp. TK, Heizen, min./max.	-15 / +24 °C
Höhendifferenz AG höher IG, max.	15 m
Höhendifferenz AG tiefer IG, max.	15 m
Kältemittelleitungslänge AGe - IGe, max.	25 m
Elektrische Daten und Anschlüsse
Spannungsversorgung	230 V / 1 Ph / 50 Hz
Leistungsaufnahme Kühlen, Nenn	1,43 kW
Leistungsaufnahme Kühlen, min./max.	0,5 / 2,39 kW
Leistungsaufnahme Heizen, Nenn	1,45 kW
Leistungsaufnahme Heizen, min./max.	0,6 / 3 kW
Betriebsstrom, Nenn, Kühlen/Heizen/Anlaufstrom	6,3 / 6,4 / 5 A
Absicherung, min.	16 A
Kabel, Einspeisung, min.	3x1,5 mm²
Kabel zw. Außen-/Innengerät, min.	4x1,5 mm²
Verdichter Anz.	1 Stück
Kältekreislauf
Flüssigkeitsleitung/Geräteanschluss	6 mm / 1/4 "
Flüssigkeitsleitung Anschlusstyp	Bördelanschluss
Sauggasleitung/Geräteanschluss	10 mm / 3/8 "
Sauggasleitung Anschlusstyp	Bördelanschluss
Kältemittelleitungslänge, gesamt, max.	40 m
Kältemittel/GWP	R410A / 2.088
Kältemittel-Vorfüllmenge	2,5 kg
Kältemittel-Vorfüllmenge f. Leitungsl.	40 m
Kältemaschinenöl Typ	MA68
Kältemaschinenöl Menge	0,68 l
Technische Daten
Flüssigkeitsleitung Anz. Anschlüsse	3x
Sauggasleitung Anz. Anschlüsse	3x
Schalldruckpegel Kühlen/Heizen	50 / 52 dB(A)
Schalldruckpegel Heizen, Silent	- dB(A)
Schallleistungspegel Kühlen/Heizen	63 / 65 dB(A)
Ventilator
Ventilatoren Anz.	1 Stück
Luftvolumenstrom Kühlen/Heizen, max.	2.520 / 2.520 m³/h
Allgemein
Abmessung Korpus mit Teilen (HxBxT)	640x915x290 mm
Gewicht netto	49,5 kg
Bezugsdaten für Außengerät
Kühlbetrieb
Trockenkugeltemperatur	+35 °C TK
Feuchtkugeltemperatur	+24 °C FK
Standard	ISO 15042-T1
Heizbetrieb
Trockenkugeltemperatur	+7 °C TK
Feuchtkugeltemperatur	+6 °C FK
Standard	ISO 15042-H1
Bezugsdaten für Schalldruckpegelmessung
Abstand zw. Mikrofon u. Außengerät	1,0 m

Wichtiger Hinweis:
Bitte beachten Sie, dass sie durch den Kauf bestätigen, dass Sie die "VERORDNUNG (EU) Nr. 517/2014 DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 16. April 2014 über fluorierte Treibhausgase und zur Aufhebung der Verordnung (EG) Nr. 842/2006" beachten und nur ein entsprechend zertifiziertes Unternehmen die Installation vornehmen darf.
