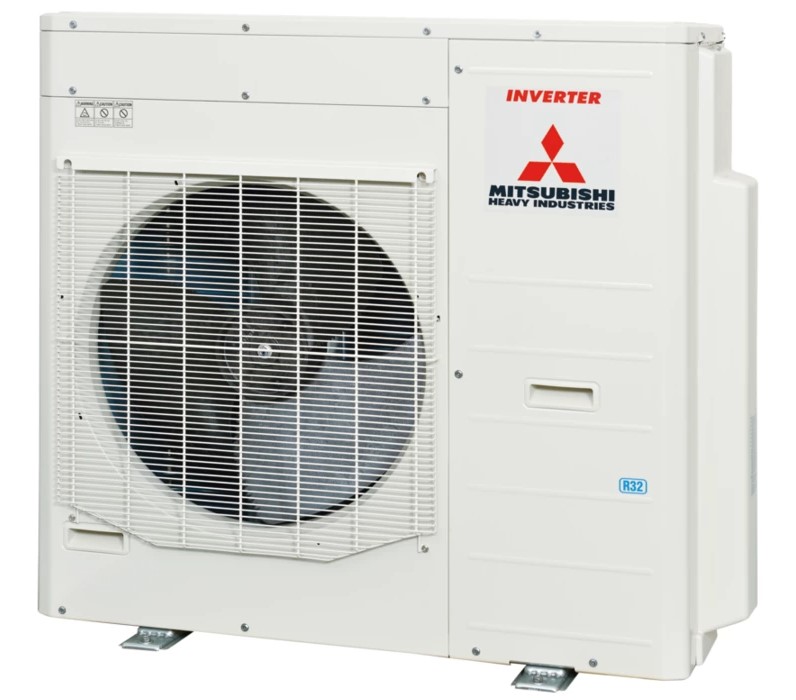

Außengerät SCM100ZS-W

Multisplit-Außengerät für 2 bis 5 Innengeräte zum Kühlen und Heizen

• Besonders energieeffiziente Multisplit Außengeräte
• Mit dem umweltfreundlichen Kältemittel R32 Systemlösungen bis zu einer
• Kühlleistung von 10,0 kW und einer Heizleistung von 10,5 kW
• Winterbetrieb bis -15 °C Außentemperatur für Heizen und Kühlen
• Für 2 bis 5 Innengeräte
• Bis zu 75 m Leitungslänge für alle Innengeräte
• Geräuschreduzierter Betrieb möglich (Silent-Mode)

Fabrikat: Mitsubishi Heavy Industries

Gerätekurzbeschreibung

Außengerät mit 10 kW Nennkühlleistung und 10,5 kW Nennheizleistung, bis zu 5 Split-Klima-Innengerät(e) anschließbar, mit Kältemittel R32 vorgefüllt.

Geräteserienbeschreibung​

Das Außengerät gehört zu folgender Serie (ggf. Zugehörigkeit zu mehreren Serien möglich): SX-Serie. Die SX-Serie ist ein Multisplit-System zum Kühlen und Heizen. Die Außengeräte sind kompakte, reversible LuftLuft-Wärmepumpen mit stufenloser Leistungsregelung durch Invertertechnologie. Der Kühlleistungsbereich der SX-Serie reicht bei Außengeräten mit Kältemittel R32 von 4 - 10 kW, der Heizleistungsbereich von 4,5 - 10,5 kW.

Geräteaufbau​

Das Außengerät besteht aus folgenden Komponenten:
– Selbsttragendes Gehäuse mit verzinktem Grundrahmen und leicht zu entfernenden, einbrennlackierten Paneelen
– Verflüssiger aus Kupferrohr mit aufgepressten, beschichteten Aluminiumlamellen und definierter Flüssigkeitsunterkühlung
– 1 Verdichter
– Expansionsventil(e)
– Kapillarrohre
– 4-Wege-Umschaltventil
– Absperrventile
– Sammler
– Filter
– Ölabscheider
– Flüssigkeitsabscheider
– Hochdrucksicherheitsschalter
Das anschlussfertige Außengerät ist für die Außenaufstellung geeignet und werkseitig mit dem Kältemittel R32 vorgefüllt. Der Kältekreis ist druckgeprüft, auf Leckage getestet, getrocknet, evakuiert und fertig vorgefüllt mit Kältemaschinenöl MB75.

Eine Clear-Fin-Beschichtung schützt den Wärmetauscher vor Korrosion.

Jedes Innengerät wird mit einer separaten Kältemittelleitung an das Außengerät angeschlossen. Jeder Kältemittelanschluss am Außengerät ist mit einem separaten Expansionsventil ausgestattet. Dadurch kann die Kühlleistung der angeschlossenen Innengeräte individuell geregelt werden.

Steuerung und Regelung​

Die Inverter-Steuerung gewährleistet eine stufenlose Leistungsanpassung im Teillastbetrieb. Durch diese Leistungsoptimierung werden Energieverbrauch und damit Betriebskosten reduziert.

Ein geregelter Ventilator mit DC-Motor sorgt geräuscharm für eine Optimierung der Kondensationstemperatur. Ein Winterbetrieb ist in der Betriebsart Heizen bis zu einer Außentemperatur von -15 °C und in der Betriebsart Kühlen bis -15 °C serienmäßig gewährleistet. Die Mikroprozessor-Regelung arbeitet vollautomatisch und Anlagen optimierend. Das Außengerät kommuniziert über einen Industriebus mit dem angeschlossenen Innengerät. Stromsensor, Noise Killer, Spark Killer, Ölrückführung und automatische Abtausteuerung sind vorhanden. Die elektrische Verbindung zwischen Innen- und Außengerät ist 4-adrig.

Ein Silent-Mode-Betrieb kann über die Fernbedienung des Innengeräts zeitabhängig programmiert werden und sorgt für einen schallreduzierten Betrieb.

Besondere Merkmale​

– Platzsparende Aufstellung mit einer Stellfläche von 0,36 m²
– Anzahl anschließbarer Innengeräte (max.) 5 Stück
– Schallreduzierter Betrieb möglich (Silent-Mode)
– DC-Ventilatormotor ermöglicht ausgezeichnete Energieeffizienz
– Kältemittelleitungslänge (gesamt, max.) 75 m

Technische Daten

Leistungsdaten
Kühlleistung, Nenn/Heizleistung, Nenn	10 / 10,5 kW
Kühlleistung, min./max.	1,7 / 11,5 kW
Heizleistung, min.	0,9 kW
Heizleistung, max.	11,5 kW
Anschließb. Innengeräte Anz., min./max.	3 / 5 Stück
Anschlussleistung Innengeräte, min./max.	9 / 16 kW
Nominale Effizienz EER/COP, Kühlen/Heizen	3,7 / 4,41
Angaben gemäß Ökodesign-Richtlinie
Anschließb. Innengerätekombination Typ (Anz.)	SRK20ZS-W (5x)
Energieeffizienzklasse Kühlen/Heizen	A+++ / A+
Saisonale Effizienz SEER/SCOP, Kühlen/Heizen	6,6 / 4,1
Saisonale Effizienz Pdesignc/Pdesignh, Kühlen/Heizen	10 / 6,8 kW
Energiebedarf Kühlen/Heizen, jährlich	531 / 2.325 kWh/a
Einsatzbereich
Einsatzgrenzen Temp. TK, Kühlen, min./max.	-15 / +46 °C
Einsatzgrenzen Temp. TK, Heizen, min./max.	-15 / +24 °C
Höhendifferenz AG höher IG, max.	20 m
Höhendifferenz AG tiefer IG, max.	20 m
Kältemittelleitungslänge AGe - IGe, max.	25 m
Elektrische Daten und Anschlüsse
Spannungsversorgung	230 V / 1 Ph / 50 Hz
Leistungsaufnahme Kühlen, Nenn	2,7 kW
Leistungsaufnahme Kühlen, min./max.	0,48 / 3,65 kW
Leistungsaufnahme Heizen, Nenn	2,38 kW
Leistungsaufnahme Heizen, min./max.	0,37 / 2,9 kW
Betriebsstrom, Nenn, Kühlen/Heizen/Anlaufstrom	12,4 / 10,9 / 5 A
Absicherung, min.	25 A
Kabel, Einspeisung, min.	3x4 mm²
Kabel zw. Außen-/Innengerät, min.	4x1,5 mm²
Verdichter Anz.	1 Stück
Kältekreislauf
Flüssigkeitsleitung/Geräteanschluss	6 mm / 1/4 "
Flüssigkeitsleitung Anschlusstyp	Bördelanschluss
Sauggasleitung/Geräteanschluss	10 mm / 3/8 "
Sauggasleitung Anschlusstyp	Bördelanschluss
Kältemittelleitungslänge, gesamt, max.	75 m
Kältemittel/GWP	R32 / 675
Kältemittel-Vorfüllmenge	2,98 kg
Kältemittel-Vorfüllmenge f. Leitungsl.	40 m
Kältem.-Nachfüllm. pro m Fk.ltg., D6	0,02 kg/m
Kältemaschinenöl Typ	MB75
Kältemaschinenöl Menge	0,68 l
Technische Daten
Flüssigkeitsleitung Anz. Anschlüsse	5x
Sauggasleitung Anz. Anschlüsse	5x
Schalldruckpegel Kühlen/Heizen	54 / 59 dB(A)
Schalldruckpegel Kühlen, Silent	49 dB(A)
Schalldruckpegel Heizen, Silent	50 dB(A)
Schallleistungspegel Kühlen/Heizen	67 / 72 dB(A)
Ventilator
Ventilatoren Anz.	1 Stück
Luftvolumenstrom Kühlen/Heizen, max.	4.500 / 4.500 m³/h
Allgemein
Abmessung Korpus mit Teilen (HxBxT)	945x970x370 mm
Gewicht netto	73 kg
Bezugsdaten für Außengerät
Kühlbetrieb
Trockenkugeltemperatur	+35 °C TK
Feuchtkugeltemperatur	+24 °C FK
Standard	ISO 15042-T1
Heizbetrieb
Trockenkugeltemperatur	+7 °C TK
Feuchtkugeltemperatur	+6 °C FK
Standard	ISO 15042-H1
Bezugsdaten für Schalldruckpegelmessung
Abstand zw. Mikrofon u. Außengerät	1,0 m

Wichtiger Hinweis:
Bitte beachten Sie, dass sie durch den Kauf bestätigen, dass Sie die "VERORDNUNG (EU) Nr. 517/2014 DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 16. April 2014 über fluorierte Treibhausgase und zur Aufhebung der Verordnung (EG) Nr. 842/2006" beachten und nur ein entsprechend zertifiziertes Unternehmen die Installation vornehmen darf.
