Achtung:
Bitte beachten Sie, dass dieses Klimagerät gemäß Art. 11 Abs 5 der EU-Verordnung 517/2014 über fluorierte Treibhausgase (sog. „F-Gase-Verordnung“) zwingend durch einen entsprechend zertifizierten Fachbetrieb gemäß Art. 10 der Verordnung installiert werden muss.
Bitte teilen Sie uns den Fachbetrieb, der die Installation Ihrer Klimaanlage übernimmt, mit. Sie können die Angaben ganz einfach über unser OnlineFormular oder per E-Mail an [email protected] senden.
Hinweis:
BItte immer Telefonnummer für die Spedition mit angeben bzgl. Anlieferung!!!

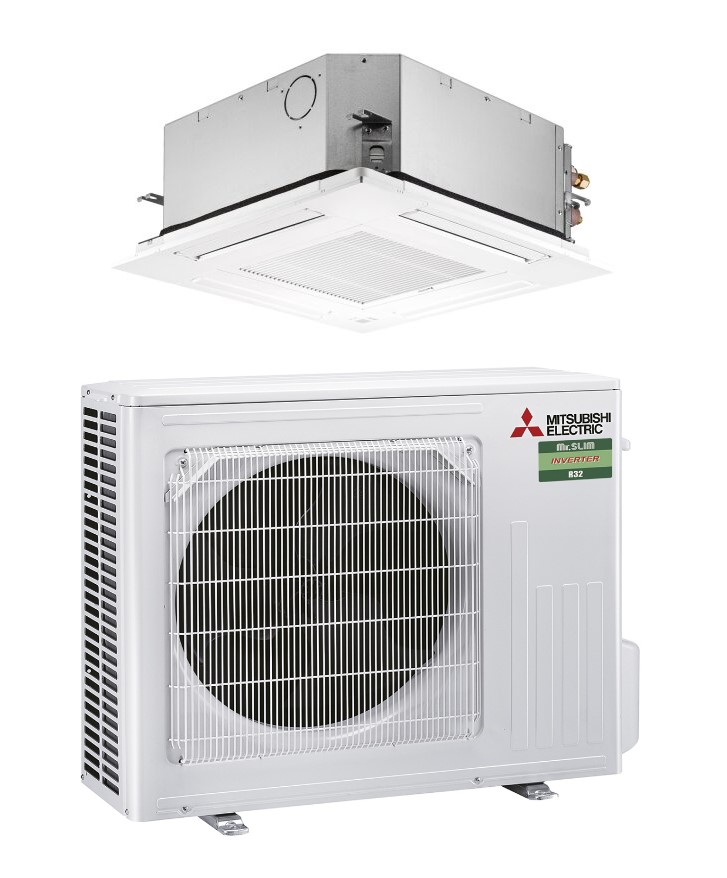

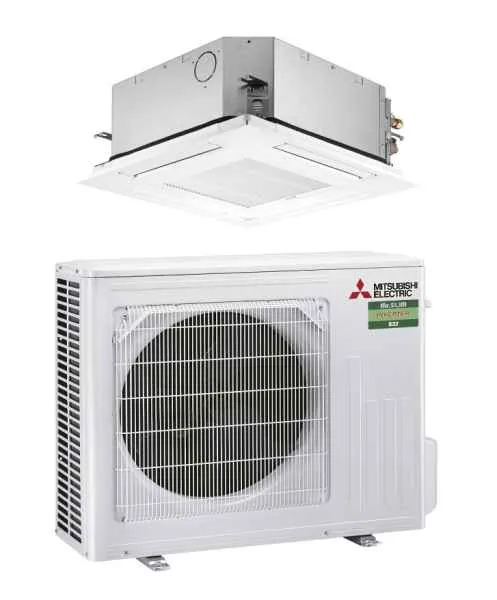

4-Wege-Deckenkassetten
Split-Inverter/Euro-Rastermaß/Kühlen und Heizen
Die Deckenkassetten der Serie SLZ-M sind eine smarte Klimatisierunglösung für Zwischendecken im Euro-Rastermaß.
Hohe Ansprüche an individuellen Komfort und ehrgeizige Energieeinsparziele–das erreichen die SLZ-M 4-Wege Deckenkassetten mit mehr Intelligenz.
Horizontaler Luftstrom
- Sechs verschiedene Ausblaswinkel
3D i-see Sensor (optional)
- Automatischer Luftausblas bei Personenerkennung
- Energieeffizient dank Anwesenheitserkennung
Einfache Montage
- Dank speziellem Montagesystem ist die Installation der Blende durch eine einzelne Person möglich
Filter
- Luftreinigungsfilter
- V-Blocking-Filter (optional)
Frischluftanschluss möglich
Integrierte Kondensatpumpe
- Standartmäsig ist das Gerät mit einer hochwertigen Kondensatpumpe mit einer Förderhöhe von bis zu 85 cm ausgestattet.
Technische Daten
| Bezeichnung Innengeräte |
SLZ-M25FA2 |
SLZ-M35FA2 |
SLZ-M50FA2 |
SLZ-M60FA2 |
| Blende inkl. IR-Fernbedienung |
SLP-2FALM2 |
SLP-2FALM2 |
SLP-2FALM2 |
SLP-2FALM2 |
| Bezeichnung Außengeräte |
SUZ-M25VA |
SUZ-M35VA |
SUZ-M50VA |
SUZ-M60VA |
| Kühlen |
Kälteleistung (kW) |
|
2,5 (1,4 – 3,2) |
3,5 (0,7 – 3,9) |
4,6 (1,0 – 5,2) |
5,7 (1,5 – 6,3) |
| Leistungsaufnahme (kW) |
|
0,65 |
1,09 |
1,35 |
1,67 |
| SEER |
|
6,3 |
6,7 |
6,3 |
6,2 |
| Energieeffizienzklasse |
|
A++ |
A++ |
A++ |
A++ |
| Einsatzbereich (°C) |
|
−10~+46 |
−10~+46 |
−15~+46 |
−15~+46 |
| Heizen |
Heizleistung (kW) |
|
3,2 (1,3 – 4,2) |
4,0 (1,0 – 5,0) |
5,0 (1,3 – 5,5) |
6,4 (1,6 – 7,3) |
| Leistungsaufnahme (kW) |
|
0,88 |
1,07 |
1,56 |
2,13 |
| SCOP |
|
4,3 |
4,3 |
4,2 |
4,1 |
| Energieeffizienzklasse |
|
A+ |
A+ |
A+ |
A+ |
| Einsatzbereich (°C) |
|
−10~+24 |
−10~+24 |
−10~+24 |
−10~+24 |
| Bezeichnung Innengeräte |
SLZ-M25FA2 |
SLZ-M35FA2 |
SLZ-M50FA2 |
SLZ-M60FA2 |
| Luftvolumenstrom im Kühlbetrieb (m3 / h) |
N / H |
360 / 420 |
390 / 510 |
390 / 570 |
420 / 690 |
| Schalldruckpegel (dB(A)) |
N / H |
25 / 31 |
25 / 34 |
27 / 39 |
32 / 43 |
| Schallleistungspegel (dB(A)) |
|
48 |
51 |
56 |
60 |
| Abmessungen (mm) |
B / T / H |
570 / 570 / 245 |
570 / 570 / 245 |
570 / 570 / 245 |
570 / 570 / 245 |
| Abmessungen (Blende) (mm) |
B / T / H |
625 / 625 / 10 |
625 / 625 / 10 |
625 / 625 / 10 |
625 / 625 / 10 |
| Gewicht (inkl. Blende) (kg) |
|
15,0 (18,0) |
15,0 (18,0) |
15,0 (18,0) |
15,0 (18,0) |
| Bezeichnung Außengeräte |
SUZ-M25VA |
SUZ-M35VA |
SUZ-M50VA |
SUZ-M60VA |
| Luftvolumenstrom Kühlen / Heizen (m3 / h) |
|
2178 / 2076 |
2058 / 1962 |
2748 / 2622 |
3006 / 3006 |
| Schalldruckpegel Kühlen / Heizen (dB(A)) |
|
45 / 46 |
48 / 48 |
48 / 49 |
49 / 51 |
| Schallleistungspegel (dB(A)) |
|
59 |
59 |
64 |
65 |
| Abmessungen (mm) |
B / T / H |
800 / 285 / 550 |
800 / 285 / 550 |
800 / 285 / 714 |
840 / 330 / 880 |
| Gewicht (kg) |
|
30 |
35 |
41 |
54 |
| Kältetechnische Angaben |
| Gesamtleitungslänge (m) |
|
20 |
20 |
30 |
30 |
| Max. Höhendifferenz (m) |
|
12 |
12 |
30 |
30 |
| Kältemitteltyp /-menge (kg) / max. Menge (kg) |
|
R32 / 0,65 / 0,91 |
R32 / 0,90 / 1,16 |
R32 / 1,20 / 1,66 |
R32 / 1,25 / 1,71 |
| GWP / CO2 -Äquivalent (t) / CO2 -Äquivalent max. (t) |
|
675 / 0,44 / 0,61 |
675 / 0,61 / 0,78 |
675 / 0,81 / 1,12 |
675 / 0,81 / 1,12 |
| Kältemittelvorfüllung für (m) |
|
7 |
7 |
7 |
7 |
| Nachfüllmenge Kältemittel (g / m) |
|
20 |
20 |
20 |
20 |
| Kältetechnische Anschlüsse Ø (mm) |
fl. |
6 |
6 |
6 |
6 |
| s |
10 |
10 |
12 |
16 |
| Elektrische Angaben |
| Spannungsversorgung (V, Phase, Hz) |
|
220 – 240, 1, 50 |
220 – 240, 1, 50 |
220 – 240, 1, 50 |
220 – 240, 1, 50 |
| Betriebsstrom (A) |
|
3,5 |
4,9 |
5,58 |
9,0 |
Empfohlener Leitungsquerschnitt –
Zuleitung Außengerät (mm²) |
|
3 x 1,5 |
3 x 1,5 |
3 x 2,5 |
3 x 2,5 |
Empfohlener Leitungsquerschnitt –
Innengerät – Außengerät (mm²) |
|
4 x 1,5 |
4 x 1,5 |
4 x 1,5 |
4 x 1,5 |
| Empf. Sicherungsgröße (A) |
|
10 |
10 |
20 |
20 |
