Achtung:
Bitte beachten Sie, dass dieses Klimagerät gemäß Art. 11 Abs 5 der EU-Verordnung 517/2014 über fluorierte Treibhausgase (sog. „F-Gase-Verordnung“) zwingend durch einen entsprechend zertifizierten Fachbetrieb gemäß Art. 10 der Verordnung installiert werden muss.
Beim Kauf benötigen wir die asführende Fachfirma mit Anschrift oder Person mit mit dazu gehöriger Konzession, die die Montage und Inbetriebnahme durchführt.
Teilen Sie uns diese Daten im Bestellformular bei der Kommentarfuktion mit, Sonst dürfen wir das Gerät nicht an Sie verkaufen.

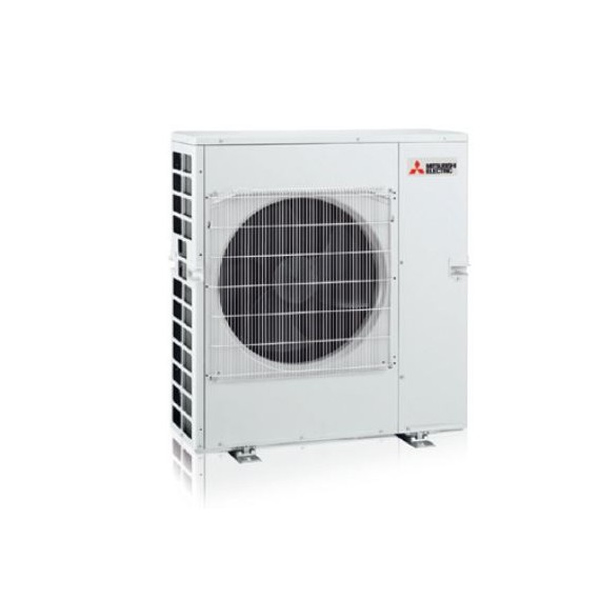

Mitsubishi Electric MXZ-3F68VF
Multi Split Inverter Außengerät R32 für 2-3 Innengeräte
Gehäuse
Gehäuse und Rahmen bestehen aus stabilen
verzinkten Stahlblechen mit einer
zusätzlichen witterungsbeständigen
Polyester-Einbrennlackierung und
innenliegender Schalldämmung.
Großflächige abnehmbare
Verkleidungselemente.
Wärmetauscher
Hochleistungswärmetauscher, als
Verdampfer/ Verflüssiger, aus Kupferrohr
mit aufgepressten Aluminiumlamellen
gefertigt. L- förmig mit Unterkühler zur
Leistungserhöhung angeordnet.
Ventilator
direktgetrieber Axialventilator aus
Kunststoff, drehzahlgeregelt über
temperaturgeführte
Kondensatordruckregelung, statisch und
dynamisch ausgewuchtet mit horizontalem
Berührungsschutzgitter.
Wettergeschützter Antriebsmotor,
wartungsfrei mit thermischem
Überlastschutz ausgerüstet.
Verdichter
Invertergeregelter Rollkolbenverdichter
mit variabler Drehzahl, auf
Schwingungsdämpfern montiert, leise
laufend, mit hohem Wirkungsgrad,
Motorschutz gegen Überstrom und
thermische Überlastung, mit
Schalldämmung ausgestattet. Saugseitig
durch einen großzügig bemessenen
Flüssigkeitsabscheider vor
Flüssigkeitsschlägen geschützt.
Kältekreislauf
mit Filter, Sammler, 4-Wege-Ventil für
Kühlen oder Heizen und Service-
/Füllanschlüssen mit absperrbaren
Ventilen. Elektronische
Expansionsventile je Innengerät im
Außengerät. Bördelanschluss mit
Überwurfmuttern. Der Kältekreislauf ist
druckgeprüft, leckgetestet, getrocknet,
evakuiert und mit der
Kältemaschinenölfüllung (HAB
ÖL)versehen.
Steuerung
komplett mit Last- und Steuerorganen
nach den gängigen Vorschriften
verdrahtet und mit einer Klemmleiste für
Steuerung bzw. Netzeinspeisung versehen.
Eine Steuerplatine schaltet und
überwacht alle Funktionen. Inverter zur
Drehzahlregelung des Verdichters.
Verflüssigungsdruckregelung im
Kühlbetrieb bis -10°C Außentemperatur
(bei Temperaturen unterhalb -10°C
schaltet sich der Verdichter ab)
Zwei LED´s zeigen alle auftretenden
Fehlermeldungen der angeschlossenen
Innengeräte sowie des Außengerätes an.
Der Letzte Fehler wird gespeichert und
kann in der Fehlerhistorie angezeigt
werden.
Replace Funktion
Die Inverter Außengeräte verfügen über
eine Replace Funktion mit der es möglich
ist beim Austausch alter Innen- und
Außengeräte gegen Mitsubishi Electric
Inverter Geräte die alten Rohrleitungen
wiederzuverwenden.
Zusatz
Konform mit ErP-Richtlinie Lot 10 (EU-
Verordnung Nr. 206/2012), gefertigt in
ISO9001 zertifizierten Werken,
CE-Prüfzeichen, Probelauf unter
Betriebsbedingungen im Werk
Technische Daten
Kälteleistung: 6,8 kW
Heizleistung: 8,6 kW
SEER Kühlen: 7,96
SCOP Heizen: 4,12
Energieeffizienzklasse
Kühlen: A++
Heizen: A+
Luftvolumenstrom: 2526 m3/h
Schalldruckpegel
Kühlen: 48 dB(A)
Heizen: 53 dB(A)
Abmessungen
Breite: 840 mm
Tiefe: 330 mm
Höhe: 710 mm
Gewicht: 58 kg
Gesamtleitungslänge: 60 m
Max. Höhendifferenz: 15(10*)m
* Wenn das Außengerät oberhalb der
Innengeräte angeordnet ist
Kältetechnische Anschlüsse
fl. 3 x 6 mm
s. 3 x 10 mm
Spannungsversorgung: 230 V, 1 Ph, 50 Hz
Leistungsaufnahme
Kühlen: 1,84kW
Heizen: 1,91kW
Betriebsstrom
Kühlen: 8,4 A
Heizen: 8,8 A
Max. Betriebsstrom: 18,0A
Empfohlene Sicherungsgröße: 25A
Anschließbare Innengeräte: 2-3
Kältemittel / GWP: R32 / 675
Vorgefüllte Menge: 1,4kg
Einsatzbereich
Kühlen: -10 bis +46 °C
Heizen: -15 bis +24 °C
Nennleistungsbedingungen Kühlbetrieb
Innentemperatur (Grad C): 27/19 (TK/FK)
Außentemperatur (Grad C): 35/24 (TK/FK)
Nennleistungsbedingungen
Wärmepumpenbetrieb
Innentemperatur (Grad C): 20 (TK)
Außentemperatur (Grad C): 7/6 (TK/FK)
