Achtung:
Bitte beachten Sie, dass dieses Klimagerät gemäß Art. 11 Abs 5 der EU-Verordnung 517/2014 über fluorierte Treibhausgase (sog. „F-Gase-Verordnung“) zwingend durch einen entsprechend zertifizierten Fachbetrieb gemäß Art. 10 der Verordnung installiert werden muss.
Bitte teilen Sie uns den Fachbetrieb, der die Installation Ihrer Klimaanlage übernimmt, mit. Sie können die Angaben ganz einfach über unser OnlineFormular oder per E-Mail an [email protected] senden.
Hinweis:
- Dieses Gerät ist nur mit passenden Innengeräten zu betreiben
- An ein Multi-Split Aussengerät müssen immer mindestens zwei Innengeräte angeschlossen werden
BItte immer Telefonnummer für die Spedition mit angeben bzgl. Anlieferung!!!

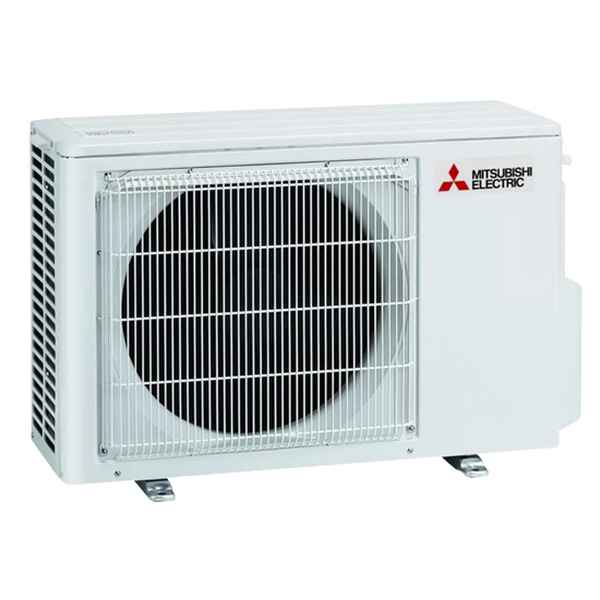

Mitsubishi Electric MXZ-2F42VF4
Multi Split Inverter Außengerät R32 für 2 Innengeräte
Gehäuse
Gehäuse und Rahmen bestehen aus stabilen
verzinkten Stahlblechen mit einer
zusätzlichen witterungsbeständigen
Polyester-Einbrennlackierung und
innenliegender Schalldämmung.
Großflächige abnehmbare
Verkleidungselemente.
Wärmetauscher
Hochleistungswärmetauscher, als
Verdampfer/ Verflüssiger, aus Kupferrohr
mit aufgepressten Aluminiumlamellen
gefertigt. L- förmig mit Unterkühler zur
Leistungserhöhung angeordnet.
Ventilator
direktgetrieber Axialventilator aus
Kunststoff, drehzahlgeregelt über
temperaturgeführte
Kondensatordruckregelung, statisch und
dynamisch ausgewuchtet mit horizontalem
Berührungsschutzgitter.
Wettergeschützter Antriebsmotor,
wartungsfrei mit thermischem
Überlastschutz ausgerüstet.
Verdichter
Invertergeregelter Rollkolbenverdichter
mit variabler Drehzahl, auf
Schwingungsdämpfern montiert, leise
laufend, mit hohem Wirkungsgrad,
Motorschutz gegen Überstrom und
thermische Überlastung, mit
Schalldämmung ausgestattet. Saugseitig
durch einen großzügig bemessenen
Flüssigkeitsabscheider vor
Flüssigkeitsschlägen geschützt.
Kältekreislauf
mit Filter, Sammler, 4-Wege-Ventil für
Kühlen oder Heizen und Service-
/Füllanschlüssen mit absperrbaren
Ventilen. Elektronische
Expansionsventile je Innengerät im
Außengerät. Bördelanschluss mit
Überwurfmuttern. Der Kältekreislauf ist
druckgeprüft, leckgetestet, getrocknet,
evakuiert und mit der
Kältemaschinenölfüllung (HAB
ÖL)versehen.
Steuerung
komplett mit Last- und Steuerorganen
nach den gängigen Vorschriften
verdrahtet und mit einer Klemmleiste für
Steuerung bzw. Netzeinspeisung versehen.
Eine Steuerplatine schaltet und
überwacht alle Funktionen. Inverter zur
Drehzahlregelung des Verdichters.
Verflüssigungsdruckregelung im
Kühlbetrieb bis -10°C Außentemperatur
(bei Temperaturen unterhalb -10°C
schaltet sich der Verdichter ab)
Zwei LED´s zeigen alle auftretenden
Fehlermeldungen der angeschlossenen
Innengeräte sowie des Außengerätes an.
Der Letzte Fehler wird gespeichert und
kann in der Fehlerhistorie angezeigt
werden.
Replace Funktion
Die Inverter Außengeräte verfügen über
eine Replace Funktion mit der es möglich
ist beim Austausch alter Innen- und
Außengeräte gegen Mitsubishi Electric
Inverter Geräte die alten Rohrleitungen
wiederzuverwenden.
Zusatz
Konform mit ErP-Richtlinie Lot 10 (EU-
Verordnung Nr. 206/2012), gefertigt in
ISO9001 zertifizierten Werken,
CE-Prüfzeichen, Probelauf unter
Betriebsbedingungen im Werk
Technische Daten
Kälteleistung: 4,2 kW
Heizleistung: 4,5 kW
SEER Kühlen: 8,69
SCOP Heizen: 4,6
Energieeffizienzklasse
Kühlen: A+++
Heizen: A++
Luftvolumenstrom: 1662 m3/h
Schalldruckpegel
Kühlen: 44 dB(A)
Heizen: 50 dB(A)
Abmessungen
Breite: 800 mm
Tiefe: 285 mm
Höhe: 550 mm
Gewicht: 37 kg
Gesamtleitungslänge: 30 m
Max. Höhendifferenz: 15(10*)m
* Wenn das Außengerät oberhalb der
Innengeräte angeordnet ist
Vorgefüllte Leitungslänge: 30m
Kältetechnische Anschlüsse
fl. 2 x 6 mm
s. 2 x 10 mm
Spannungsversorgung: 230 V, 1 Ph, 50 Hz
Leistungsaufnahme
Kühlen: 0,98kW
Heizen: 0,88kW
Betriebsstrom
Kühlen: 4,9 A
Heizen: 4,4 A
Max. Betriebsstrom: 12,2 A
Empfohlene Sicherungsgröße: 16 A
Anschließbare Innengeräte: 2
Kältemittel / GWP: R32 / 675
Vorgefüllte Menge: 1,2kg
Einsatzbereich
Kühlen: -10 bis +46 °C
Heizen: -15 bis +24 °C
Nennleistungsbedingungen Kühlbetrieb
Innentemperatur (Grad C): 27/19 (TK/FK)
Außentemperatur (Grad C): 35/24 (TK/FK)
Nennleistungsbedingungen
Wärmepumpenbetrieb
Innentemperatur (Grad C): 20 (TK)
Außentemperatur (Grad C): 7/6 (TK/FK)
