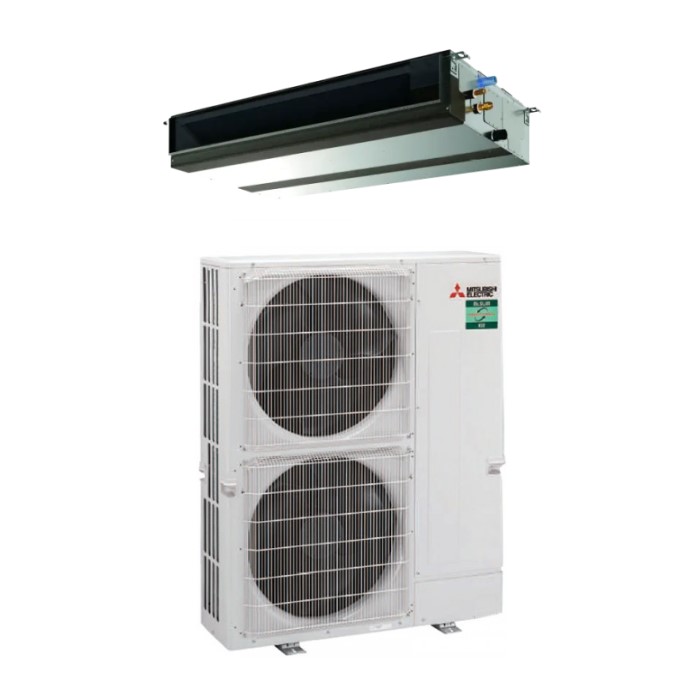

Mitsubishi Electric Kanaleinbaugerät
PEAD-M100JA2 + PUZ-ZM100YKA2
Gehäuse
Das Gehäuse ist aus Stahlblech verzinkt mit Wärmedämmung. Einfache Montage. Alle wichtigen Teile sind mit entsprechendem Wartungsfreiraum von unten zugänglich.
Luftansaug
Von hinten oder von unten (muss bauseits geändert werden). Filter aus Nylon, regenerierbar.
Luftauslass
Erfolgt über einen Kanalanschlussrahmen für bauseitig zu erstellende Luftverteilung.
Wärmetauscher
Hochleistungswärmetauscher, als Verdampfer/Verflüssiger, aus Kupferrohr mit aufgepressten Aluminiumlamellen gefertigt, mit Bördelanschlüssen. Kältesystem getrocknet, evakuiert und mit Schutzgas gefüllt. Die Kondensatwanne ist vor der Bildung von Kondenswasser geschützt.
Ventilator
Direktgetrieben, mit einem extrem leise laufenden, zweiseitig saugenden Radiallaufrad mit innenliegendem Thermoschutz, schwingungsgedämmt gelagert und dynamisch ausgewuchtet, 2-stufig umschaltbar. Die externe statische Pressung ist im Bereich von 35 bis 150 Pa einstellbar und kann somit an die jeweiligen Bedingungen vor Ort angepasst werden.
Kondensatpumpe
Die Kondensatpumpe mit einer Förderhöhe von 700 mm (ab Geräteunterkante) ist bereits im Gerät integriert.
Steuerung
Komplett nach den gängigen Vorschriften verdrahtet, mit einer Klemmleiste für Steuerung und Netzeinspeisung bei Geräten mit Elektrozusatzheizung. Eine Steuerplatine schaltet und überwacht alle Funktionen.
Funktionen
Überwachung der eingegebenen Solltemperatur im Kühlbetrieb von 19°C bis 30°C, im Heizbetrieb von 17°C bis 28°C. Automatische Umschaltung von Heizung auf Kühlung. Speicherung aller eingegebenen Werte bei Spannungsausfall. Automatischer Wiederanlauf nach Spannungsausfall einstellbar. Bei einer Funktionsstörung erfolgt sofortige Abschaltung und Fehleranzeige mit Hilfe eines Fehlercodes auf der Fernbedienung.
Überwachung der Verdampferoberflächentemperatur. Test- und Notlaufprogramm. 3 Minuten Anlaufverzögerung für den Verdichterschutz. Externer Fern Ein/Aus mit Zubehör PAC-SE55 möglich Betriebs- und Störmeldung mit Zubehör PAC-SF40 möglich.
Redundanzfunktion
Verfügbar in Verbindung mit Außengeräten der Mr. Slim PUHZ-Serie und Kabelfernbedienung PAR-41MAA. Speziell für Anwendungen in Technikräumen verfügen die Geräte über eine serienmäßige Redundanzfunktion. Die Redundanzfunktion besteht aus einer Grundlastumschaltung, Umschaltung im Fehlerfall eines Systems und einer Einschaltung bei Übertemperatur. Die Konfiguration dieser Funktion erfolgt einfach über die Kabelfernbedienung PAR-41MAA und erfordert keine weiteren bauseitigen Regelungen.
Optional
- Filterbox zur seitlichen Entnahme der Filterelemente
- Interface zur Integration der M-Serie Innengeräte in ein City Multi Bus-System (M-Net)
- Interface zur Anbindung der M-Serie Innengeräte (Gruppenbildung bei SUZ/MXZ)
- MELCLoud WiFi-Adapter ermöglicht eine Kommunikation mit den Klimageräten via Smartphones und Tablets
- Externer Temperaturfühler
- Fern Ein/Aus Adapter
- Adapter zur Fernüberwachung
- Kabelfernbedienung Deluxe
- Kabelfernbedienung Kompakt
- Kabelfernbedienung Touch
- Funkfernbedienung mit Infrarotempfänger
Technische Daten:
Höhe: 250 mm
Breite: 1400 mm
Tiefe: 732 mm
Gewicht: 41 kg
Luftvolumenstrom: 1440-2040 m3/h
Externe statische Pressung: 35/5070/100/150 Pa
Schalldruckpegel: 29-38 dB(A) (gemessen in 1,5 m Entfernung unterhalb des Gerätes)
Schalleistungspegel: 69 dB(A)
Leistungsdaten in Kombination mit Power Inverter PUZ-ZM100YKA:
Kühlbetrieb
Kälteleistung: 10,0 (4,9-11,4) kW
Elektrische Leistungsaufnahme: 2,27 kW
SEER: 6,1
Energieeffizienzklasse: A++
Wärmepumpenbetrieb
Heizleistung: 11,2 (4,5-14,0) kW
Elektrische Leistungsaufnahme: 2,6 kW
SCOP: 4,1
Energieeffizienzklasse: A+
Leistungsdaten in Kombination mit Zubadan Inverter PUHZ-SHW112VHA:
Kühlbetrieb
Kälteleistung: 10,0 (4,9-11,4) kW
Elektrische Leistungsaufnahme: 3,06 kW
SEER: 4,8
Energieeffizienzklasse: B
Wärmepumpenbetrieb
Heizleistung: 11,2 (4,5-14,0) kW
Elektrische Leistungsaufnahme: 3,1 kW
SCOP: 3,8
Energieeffizienzklasse: A
Leistungsdaten in Kombination mit Standard Inverter PUZ-M100YKA:
Kühlbetrieb
Kälteleistung: 9,5(4,0-10,6) kW
Elektrische Leistungsaufnahme: 2,87 kW
SEER: 5,4
Energieeffizienzklasse: A
Wärmepumpenbetrieb
Heizleistung : 11,2 (2,8-12,5) kW
Elektrische Leistungsaufnahme : 2,94 kW
SCOP: 4,0
Energieeffizienzklasse: A+
Kältemittel: R410A/R32
Kältetechnische Anschlüsse: 10/16 mm
Nennleistungsbedingungen Kühlbetrieb
Innentemperatur: 27/19°C (TK/FK)
Wichtiger Hinweis:
Bitte beachten Sie, dass sie durch den Kauf bestätigen, dass Sie die "VERORDNUNG (EU) Nr. 517/2014 DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 16. April 2014 über fluorierte Treibhausgase und zur Aufhebung der Verordnung (EG) Nr. 842/2006" beachten und nur ein entsprechend zertifiziertes Unternehmen die Installation vornehmen darf.
