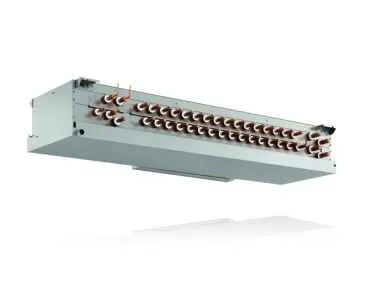

Mitsubishi Electric CMB-M104V-KB1
BC Controller für R2 Systeme (Slave)

Als Regeleinheit für den Anschluss an einen Master BC-Controller.
Gehäuse
Aus verzinktem Stahlblech von innen wärmegedämmt zum Einbau in die Zwischendecke.
Hochleistungsabscheider
Als Kernstück des BC-Controllers. In ihm werden die zwei Phasen Kältemittel Heißgas und Flüssigkeit voneinander getrennt.

3-Wege Motorventile
Im Innern des BC-Controllers verteilen das Kältemittel in gasförmiger- oder flüssiger Form zu den Innengeräten. Die Ansteuerung der Ventile erfolgt über die Inneneinheiten.

Mikroprozessorsteuerung
Die Steuerung des BC-Controllers erfolgt über das Bus-System des VRF-Systems. Dabei werden je nach Anforderung der Innengeräte 3-Wege Motorventile geschaltet. Leistungsbedarfsgerecht werden der invertergeregelte Verdichter, der Verflüssiger in seinen verschiedenen Sektionen und der drehzahlgeregelte Verflüssigerventilatormotor durch Sensoren an den Innengeräten, am BC-Controller und am Innengerät geregelt.

Technische Daten
Anzahl der Anschlüsse: 4 Stück
Spannungsversorgung: 220-240V/1Ph/50Hz
Betriebsstrom: 0,3 A

Geräteabmessungen
Höhe: 246 mm
Breite: 596 mm
Tiefe: 495 mm
Gerätegewicht: 21 kg
