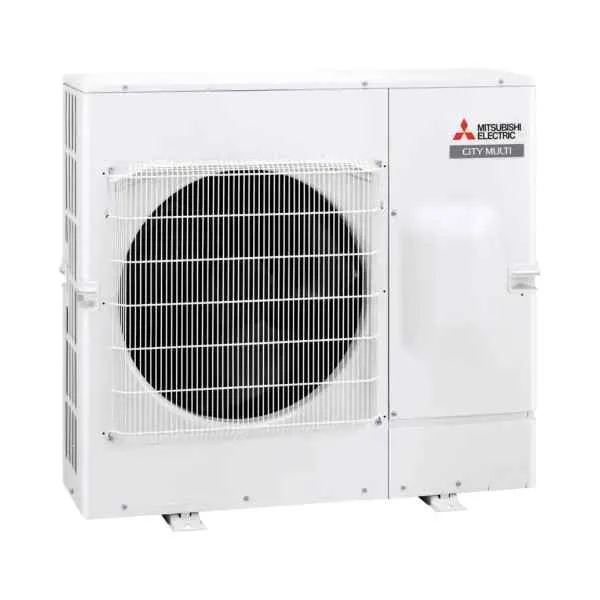

Mitsubishi Electric City Multi VRF Außeneinheit Kompakt R32
PUMY-SM112VKM
Gehäuse
Gehäuse und Rahmen bestehen aus stabilen, verzinkten Stahlblechen mit einer zusätzlichen witterungsbeständigen Polyester-Einbrennlackierung und innenliegender Schalldämmung. Großflächige abnehmbare Verkleidungselemente.
Wärmetauscher
Hochleistungswärmetauscher, als Verdampfer/Verflüssiger, aus Kupferrohr mit aufgepressten Aluminiumlamellen gefertigt. L-förmig angeordnet.
Ventilator
Direkt angetriebener DC-Axialventilator aus Kunststoff, drehzahlgeregelt, statisch und dynamisch ausgewuchtet mit horizontalem Berührungsschutzgitter. Wettergeschützter Antriebsmotor, wartungsfrei mit thermischem Überlastschutz ausgerüstet. Der Ventilatormotor wird automatisch bei sinkender Außentemperatur in den Low-Noise-Betrieb gesetzt wodurch eine Schallreduzierung von 2 dB(A) erreicht wird.
Kompressor
Der sauggasgekühlter, DC-Scrollverdichter ist 3-phasig drehzahlgeregelt über Invertertechnologie und erreicht die Europanorm EN61000-3-2 Klasse A. Durch den Einsatz von Neodymium-Magneten wurde eine Drehmomenterhöhung erreicht und Reibungsverluste konnten minimiert werden. Steigerung der Leistungszahl um bis zu 70% gegenüber eines konventionellen nicht invertergeregelten Verdichters. Pulsweitenmodulation für eine optimale Sinus-Charakteristik. Vibrationsarm auf Schwingungsdämpfern montiert und leise laufend, mit hohem Wirkungsgrad, Motorschutz gegen Überströme und thermische Überlastung, standardmäßig mit Schalldämmung ausgestattet. Ölaufwärmschaltung für leichten Anlauf und zur Vermeidung der Ansammlung flüssigen Kältemittels im Kältemaschinenöl. Saugseitig durch einen großzügig bemessenen Flüssigkeitsabscheider vor Flüssigkeitsschlägen geschützt.
Kältekreislauf
Mit Filtern, Sammler, Ölabscheider, 4-Wege-Umschaltventil Kühlen/Heizen und Service-/Füllanschlüssen mit absperrbaren Ventilen. Der Kältekreislauf ist getrocknet, evakuiert und mit einer Kältemaschinenölfüllung für die maximale Leitungslänge versehen. Zusätzlicher Flüssigkeitsunterkühler gestattet handelsübliche T-Stücke bei der Montage.
Sicherheit
Wenn ein Kältemittelleckagesensor der Innengeräte einen Kältemittelaustritt erkennt, schließt das System das Absperrventil und führt die Kältemittelrückgewinnung aus.
Steuerung
Komplett nach den gängigen Vorschriften verdrahtet, mit einer Klemmleiste für Netzeinspeisung, Klemmen für die M-Net Datenbus Verbindung zu den Innenteilen und weiteren Außengeräten. Leistungsorgane für den Verdichter- und Verflüssigermotor. Verflüssigungsdruckregelung im Kühlbetrieb bis -5°C Außentemperatur (bei windgeschützter Aufstellung). Inverter mit Pulsweitenmodulation. Sicherheitskette bestehend aus einem Hochdruck- und Niederdruckschalter, Überhitzungsschutz, Überstromschutz und Drehfeldüberwachung. Alle Funktionen werden über einen Mikroprozessor überwacht und gesteuert. Bedarfsgerechte Leistungsregelung je nach Anforderung der Innenteile über Drehzahlregelung des Scrollverdichters. Überwachung der Ölmengen im Ölabscheider und automatische intelligente Rückführung von Kältemittelöl aus dem System nach Bedarf. Keine Intervallweise Ölrückführung. Alle aktuellen Betriebszustände werden angezeigt. Fehlerdiagnosesystem mit >40 Fehleranzeigemöglichkeiten der Störungen in den Innen- und Außenteilen. Speicherung der letzten 10 Störungen. Abfragen von aktuellen Betriebsdaten über DIP-Schalter und Anzeige dieser Werte auf einem 4-stelligen LC-Display wie:
- eingestellte Adressen der Innenteile
- momentane Betriebsfunktion der Innenteile
- Temperaturen aller Fühler in den Innenteilen und im Außenteil Stromaufnahme
- Kältemitteldrücke, Hoch- und Niederdruck
- Heißgastemperatur
- Saugastemperatur
- Außentemperatur
- Einstelldaten der elektronischen Einspritzventile
- Verdichter-Betriebsfrequenz
- Drehzahl der geregelten Verflüssigerventilatoren
- Verdichterlaufzeit
Anlagendaten können über das optionale Maintenance Tool über einen PC ausgelesen, aufgezeichnet und ausgewertet werden. Anschluss an ein externes GLT/BMS System über LON-Bus/BACnet/ModBus/EIB/KNX mit optionalen Schnittstellen möglich.
Externe Ein- und Ausgänge über optionale Stecker PAC-SA88HA-E und PAC-SE55RA-E standardmäßig vorhanden.
- Zwangsweises Umschalten HEIZEN/KÜHLEN
- Verdichter EIN/AUS
- Betriebsmeldung
- Störmeldung
Zusatz
Gefertigt nach ISO 9001, CE-Prüfzeichen, Probelauf unter Betriebsbedingungen im Werk.
Technische Daten
Kälteleistung: 12,5 kW
Leistungsaufnahme: 3,32 kW
Betriebsstrom : 14,73 A
EER: 3,76
SEER: 8,19
eta sc: 325%
Heizleistung: 14,0 kW
Leistungsaufnahme: 3,33 kW
Betriebsstrom: 14,77 A
COP: 4,20
SCOP: 4,96
eta sh: 195%
Luftvolumenstrom:
Kühlen: 4620 m3/h
Schalldruckpegel in 1 m Abstand (Freifeld)
Kühlen: 52 dB(A)
Heizen: 54 dB(A)
Spannung/Frequenz: 220-240 V/1 Ph/50 Hz
Kältemittel: R32
Kältemittelmenge: 3 kg
Anschluss City Multi-Innengeräte:
max. Rohrleitungslänge gesamt: 120 m
max. Höhendifferenz:
50 m (Dachaufstellung)
40 m (Bodenaufstellung)
Anschluss M-Serie-Innengeräte:
max. Rohrleitungslänge mit Branch Box: 120 m
max. Höhendifferenz:
12 m (Innengeräte)
15 m (Verteiler)
Kältetechnische Anschlüsse:
Flüssigkeitsleitung: 10 mm
Saugleitung: 16 mm
Geräteabmessungen
Tiefe: 330+40 mm
Breite: 1050 mm
Höhe: 981 mm
Gerätegewicht: 95 kg
Anschließbare Innengeräte:
City Multi Menge/Typ: 1-12/10-140
Branch Box Menge/Typ: 2-8/15-100
Einsatzbereich
Kühlen (Grad C): -5 bis +52
Heizen (Grad C): -20 bis +15
Nennleistungsbedingungen Kühlbetrieb
Innentemperatur (Grad C): 27/19 (TK/FK)
Außentemperatur (Grad C): 35/24 (TK/FK)
Nennleistungsbedingungen
Wärmepumpenbetrieb
Innentemperatur (Grad C): 20 (TK)
Außentemperatur (Grad C): 7/6 (TK/FK)
Wichtiger Hinweis:
Bitte beachten Sie, dass sie durch den Kauf bestätigen, dass Sie die "VERORDNUNG (EU) Nr. 517/2014 DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 16. April 2014 über fluorierte Treibhausgase und zur Aufhebung der Verordnung (EG) Nr. 842/2006" beachten und nur ein entsprechend zertifiziertes Unternehmen die Installation vornehmen darf.
