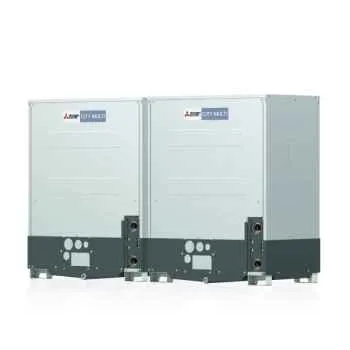

Mitsubishi Electric PQRY-P500YSLM-A
City Multi VRF wassergekühlt R2-Serie

Allgemeine Leistungsbeschreibung
Das City Multi WR2-System ist ein leistungsfähiges wassergekühltes Klimasystem mit integrierter Wärmerückgewinnung. Durch die voll-invertergeregelten Verdichtereinheiten wird immer nur so viel Leistung bereitgestellt, wie benötigt wird. Somit wird besonders in den Übergangszeiten eine äußerst energieeffiziente Klimatisierung sichergestellt.
An einer Verdichtereinheit lassen sich in Abhängigkeit der Leistung bis zu 50 Innengeräte verschiedener Bauarten anschließen. Als Betriebsarten stehen Heizen, Kühlen, Lüften und Entfeuchten zur Verfügung und können individuell an jedem Innengerät eingestellt werden. Optional lässt sich über entsprechende Wärmetauschermodule auch Kaltwasser und Warmwasser bis zu 70°C im Wärmepumpen- und Wärmerückgewinnungsmodus erzeugen.
Das City Multi VRF WR2-System ist modular aufgebaut. Außengeräte mit hohen Leistungen lassen sich einfach durch Kombination der Einzelmodule zusammenstellen.
Durch die weltweit patentierte R2-Technologie sind für die Wärmerückgewinnungsfunktion nur 2 Rohrleitungen und keine Kältemittelverteiler oder T-Stücke erforderlich (gilt eingeschränkt für Anlagen mit Master- und Slave BC-Controller). Dies reduziert den Installationsaufwand erheblich.
Eine große Auswahl an Fernbedienungen, Zentralsteuerungen und Schnittstellen zu allen gängigen Gebäudemanagementsystemen runden das Programm ab.

Gehäuse
Das Gehäuse (nur Innenaufstellung) und Rahmen bestehen aus stabilen, verzinkten Stahlblechen. Für Service- und Wartungsarbeiten können auf der Vorderseite des Gerätes die Verkleidungsbleche entfernt werden.
Aufgrund der besonderen Bauform der Außeneinheiten können mehrere Außeneinheiten direkt nebeneinander aufgestellt werden.

Wärmetauscher
Hocheffizienter Plattenwärmetauscher, als Verdampfer/Verflüssiger.

Verdichter
Sauggasgekühlter DC-Scrollverdichter, drehzahlgeregelt über Inverter. Durch den Einsatz von Neodymium-Magneten wurde eine Drehmomenterhöhung erreicht und Reibungsverluste konnten minimiert werden. Steigerung der Leistungszahl um bis zu 70% gegenüber eines konventionellen nicht invertergeregelten Verdichters. Pulsweitenmodulation für eine optimale Sinus-Charakteristik. Vibrationsarm auf Schwingungsdämpfern montiert und leise laufend, mit hohem Wirkungsgrad, Motorschutz gegen Überströme und thermische Überlastung, standardmäßig mit Schalldämmung ausgestattet. Kurbelwannenheizung für leichten Anlauf und zur Vermeidung der Ansammlung flüssigen Kältemittels im Kältemaschinenöl. Saugseitig durch einen großzügig bemessenen Flüssigkeitsabscheider vor Flüssigkeitsschlägen geschützt.

Kältekreislauf
Mit Filtern, Sammler, Ölabscheider, 4-Wege-Umschaltventil Kühlen/Heizen und Service-/Füllanschlüssen mit absperrbaren Ventilen. Der Kältekreislauf ist getrocknet, evakuiert und mit einer Kältemaschinenölfüllung für die maximale Leitungslänge versehen. Zusätzliche Kühlung des Inverter-Boards. Mit Sicherheitskältemittel vorgefüllt.

Steuerung
Komplett nach den gängigen Vorschriften verdrahtet und mit einer Klemmleiste für Netzeinspeisung, Klemmen für die M-Net-Datenbus-Verbindung zu den Innenteilen und weiteren Außengeräten. Leistungsorgane für den Verdichter. Inverter mit Puls- Weiten Modulierung. Sicherheitskette bestehend aus einem Hochdruck- und Niederdruckschalter, Überhitzungsschutz, Überstromschutz und Drehfeldüberwachung. Alle Funktionen werden über einen Mikroprozessor überwacht und gesteuert. Bedarfsgerechte Leistungsregelung je nach Anforderung der Innenteile über Drehzahlregelung des Scrollverdichters. Überwachung der Ölmengen im Ölabscheider und automatische intelligente Rückführung von Kältemittelöl aus dem System nach Bedarf. Keine intervallweise Ölrückführung. Alle aktuellen Betriebszustände werden angezeigt.
Fehlerdiagnosesystem mit >40 Fehleranzeigemöglichkeiten der Störungen in den Innen- und Außenteilen. Speicherung der letzten 10 Störungen. 256 Abfragen von aktuellen Betriebsdaten über DIP-Schalter und Anzeige dieser Werte auf einem 8-stelligen LC-Display wie:
- eingestellte Adressen der Innenteile
- momentane Betriebsfunktion der Innenteile
- Temperaturen aller Fühler in den Innenteilen und im Außenteil
- Stromaufnahme
- Kältemitteldrücke, Hoch- und Niederdruck
- Heißgastemperatur
- Saugastemperatur
- Außentemperatur
- Einstelldaten der elektronischen Einspritzventile
- Verdichter-Betriebsfrequenz
- Verdichterlaufzeit

Anlagendaten können über das optionale Maintenance Tool über einen PC ausgelesen, aufgezeichnet und ausgewertet werden. Anschluss an ein externes BMS System über LON-Bus mit optionaler LonWorks Schnittstelle L-MAP02-E möglich. Externe Ein- und Ausgänge über optionale Stecker.
Verdichter EIN AUS
Betriebsmeldung
Störmeldung
Frostschutz
Externe Freigabe (Pumpenverriegelung)

Zusatz
Gefertigt nach ISO 9001, CE-Prüfzeichen, Probelauf unter Betriebsbedingungen im Werk.

Technische Daten
Kühlleistung: 56,0 kW
Leistungsaufnahme Kühlen: 10,12 kW
EER: 5,53

Heizleistung: 63,0 kW
Leistungsaufnahme Heizen: 10,16 kW
COP: 6,20

Einzelmodule: 2 x P250
Benötigter Verteilersatz: CMY-Q100CBK2

Kühlwasservolumenstrom: 5,76 + 5,76 m3/h
Druckabfall (Kühlwasser): 24/24 kPa
Schalldruckpegel: 51 dB(A)
Abmessungen (B/T/H): 1780/550/1100 mm
Gewicht: 344 kg

Kältemittelmenge: 10 kg
Kältemitteltyp: R410A
Kältetechnische Anschlüsse (fl./s.): 22/28 mm

Spannungsversorgung: 400 V, 3 Ph, 50 Hz
Betriebsstrom Kühlen/Heizen: 17,0/17,1 A
Max. Leistung Innengeräte: 50-150 %
Anschließbare Innengeräte (Anzahl/Typ): 1-50/15-250
