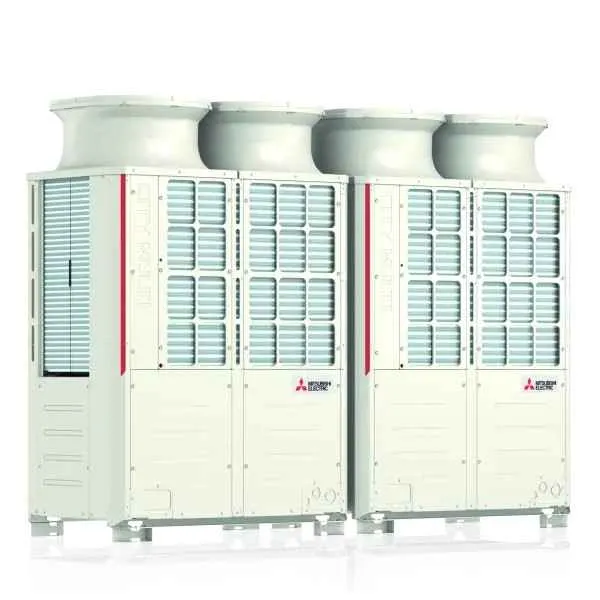

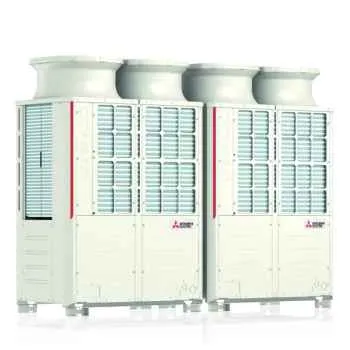

Mitsubishi Electric PUHY-EP550YSNW-A2
City Multi VRF Außeneinheit High COP

Beschreibung
Luftgekühlte City Multi VRF-Einheit der Y-Serie zur Außenaufstellung mit Kühl- und Wärmepumpenfunktion. Förderfähig gemäß Bundesförderung energieeffizienter Gebäude/Einzelmaßnahmen (BEG EM). Die Außeneinheit erfüllt die Anforderungen zur Förderung gemäß BEG EM als Luft/Luft Wärmepumpe (BAFA gelistet) und zur energieeffizienten Raumkühlung.
An einem Außengerät lassen sich in Abhängigkeit der Leistung bis zu 50 Innengeräte verschiedener Bauarten und Baugrößen anschließen. Als Betriebsarten stehen Heizen, Kühlen, Lüften und Entfeuchten zur Verfügung. Optional lässt sich über entsprechende Wärmetauschermodule auch Kalt- und Warmwasser zwischen 5°C und 45°C im Wärmepumpenmodus erzeugen.
Das City Multi Y-System ist modular aufgebaut. Die Außengeräte lassen sich durch Kombination von bis zu 3 Einzelmodulen so kaskadieren, dass mit einem System Leistungen bis zu 150 kW im Kühlbetrieb und 168 kW im Heizbetrieb erreicht werden können.
Eine große Auswahl an Fernbedienungen, Zentralsteuerungen und Schnittstellen zu allen gängigen Gebäudemanagementsystemen wie Lonworks, BACnet, KNX/EIB und ModBus sind bei allen Baureihen Standard.

Gehäuse
Wetterfest in IP Schutzklasse 24. Das Gehäuse und der Rahmen bestehen aus stabilen, verzinkten Stahlblechen und einer zusätzlichen witterungsbeständigen Einbrennlackierung. Für Service- und Wartungsarbeiten können auf der Vorderseite die Verkleidungsbleche des Gerätes entfernt werden.

Wärmetauscher
4-seitiger Aluminium-Flachrohrwärmetauscher, bestehend aus dem 6-segmentigen Wärmetauscherrohr und Aufgepressten, gelöteten Aluminiumlamellen. Durch diese besondere Bauform wird die effektive Wärmetauscherfläche deutlich vergrößert und gleichzeitig wird die notwendige Kältemittelmenge im Vergleich zu herkömmlichen Bauformen reduziert. Im Vergleich zu herkömmlichen Rundrohr/Lamellenwärmetauschern wird dadurch ein deutlich besserer Wärmeübergang zwischen der Luft- und Kältemittelseite erreicht. Der Wärmetauscher ist mit einer Antikorrosionsbeschichtung aus Zink versehen, zum Schutz gegen Umwelteinflüsse. Für eine optimale Anpassung der Wärmetauscherfläche an die benötigte Leistung ist der Wärmetauscher in mehrere Segmente unterteilt, die bedarfsabhängig zu- oder weggeschaltet werden. Durch ein spezielles Aufpressverfahren sind die Lamellen glatt ausgebildet und bieten somit keine Haftfläche für Verschmutzung.


Ventilator
Direktgetriebene(r) Axialventilator(en) aus Kunststoff, angetrieben über einen vollinverterdrehzahlgeregelten Hocheffizienzmotor, statisch und dynamisch ausgewuchtet, mit Berührungsschutzgitter und vertikalem Luftstrom. Der wartungsfreie Antriebsmotor befindet sich in einem wettergeschützten Gehäuse und ist mit einem thermischen Überlastschutz ausgerüstet. Über DIP-Schalter kann die externe statische Pressung auf bis zu 80 Pa eingestellt werden. Dies ist in den Stufen 0 Pa, 30 Pa, 60 Pa und 80 Pa möglich.

Kältemittelverdichter
Sauggasgekühlter Scrollverdichter, drehzahlgeregelt über DC-Invertertechnologie. Optimierte Scrollgeometrie zur Minimierung von Verdichtungsverlusten im Teillastbetrieb zur Sicherstellung höchster saisonaler Effizienz. Steigerung der Leistungszahl um bis zu 70% gegenüber einem konventionellen nicht-inverter-geregelten Verdichter. Pulsweitenmodulation für eine optimale Sinuscharakteristik.
DC-Inverter-Antriebsmotor in spezieller Bauform mit extremer Windungsdichte für höchste Effizienz. Bei Verdichterstillstandszeiten wird dieser mit der Hochfrequenzinduktionsmethode erwärmt, um Kältemittelverlagerung ins Verdichteröl zu vermeiden und die Schmierfähigkeit zu erhalten. Dieses Verfahren reduziert den Standby-Energieverbrauch des Verdichters um 50% gegenüber herkömmlichen Kurbelwannenheizungen.
Der Verdichter ist vibrationsarm auf Schwingungsdämpfern in einem schallisolierten Gehäuse montiert und leiselaufend, mit Motorschutz gegen Überströme und thermische Überlastung ausgestattet. Saugseitig ist er durch einen großzügig bemessenen Flüssigkeitsabscheider vor Flüssigkeitsschlägen geschützt.
Passgenaue Leistungsregelung über Frequenzanpassung in 1 Hz-Schritten zwischen 15 und 140 Hz je Verdichter. Die Minimalfrequenz von nur 15 Hz ermöglicht einen optimalen Betrieb bei geringen Leistungsanforderungen.

Kältekreislauf
Mit Filtern, Sammler, Ölabscheider, 4-Wege-Umschaltventilen Kühlen/Heizen und Service-/Füllanschlüssen mit absperrbaren Ventilen. Der Kältekreislauf ist getrocknet, evakuiert und mit einer Kältemaschinenölfüllung für die maximale Leitungslänge versehen. Der integrierte HIC-Flüssigkeitsunterkühler gestattet den Gebrauch handelsüblicher T-Stücke bei der Montage. Maximale Gesamtrohrleitungslänge 1000 m.

Verdampfungstemperaturanpassung
Im Kühlbetrieb kann die Verdampfungstemperatur zwischen 0-14°C angepasst werden. Dadurch können die Ausblastemperaturen der Innengeräte für einen höheren Komfort angehoben werden. Eine erhöhte Verdampfungstemperatur trägt zudem zu einem reduzierten Energieverbrauch bei.
Die Anpassung der Verdampfungstemperatur kann automatisch oder manuell über eine Voreinstellung am Außengerät erfolgen. Zusätzlich ist es möglich, über ein externes Signal die Verdampfungstemperatur zu ändern. Hierüber kann beispielsweise bei zu hoher Luftfeuchtigkeit im Gebäude die Entfeuchtungsleistung der Innengeräte erhöht werden, sodass die Räume sicher entfeuchtet werden können. Nach erfolgter Entfeuchtung der Räume kehrt die Anlage wieder auf die ursprüngliche Zielverdampfungstemperatur zurück.

Kontinuierlicher Heizbetrieb
Im Wärmepumpenbetrieb verfügt das System über eine spezielle Enteisungsfunktion des Außengerätes. Bei entsprechenden Betriebsbedingungen wird der Wärmeaustauscher des Außengerätes in zwei Segmenten nacheinander abgetaut. Insgesamt können so ca. 75% aller herkömmlichen Abtauvorgänge mit Kreislaufumkehr durch den komfortableren Teilflächenabtauvorgang ersetzt werden. Dies führt zu einem deutlichen Komfortgewinn im Gebäude, da die Außengeräteenteisung nicht mehr wahrnehmbar ist.

Low Noise Betrieb
Über eine DIP-Schalter-Einstellung am Außengerät kann über ein externes Freigabesignal der Schalldruckpegel, je nach Baugröße, um bis zu 20 dB(A) abgesenkt werden. Das Außengerät arbeitet in dieser Betriebsart mit verminderter Leistung.

Steuerung
Komplett nach den gängigen Vorschriften verdrahtet und mit einer Klemmleiste für Netzeinspeisung, Klemmen für die M-Net-Datenbus-Verbindung zu den Innengeräten und weiteren Außengeräten. Leistungsorgane für den Verdichter- und Verflüssigermotor. Verflüssigungsdruckregelung im Kühlbetrieb bis -15 °C Außentemperatur (bei windgeschützter Aufstellung). Inverter mit Pulsweitenmodulation. Sicherheitskette bestehend aus einem Hoch- und Niederdruckschalter, Überhitzungsschutz, Überstromschutz und Drehfeldüberwachung. Alle Funktionen werden über einen Mikroprozessor überwacht und gesteuert. Bedarfsgerechte Leistungsregelung je nach Anforderung der Innengeräte über Inverter-Drehzahlregelung des Scrollverdichters. Überwachung der Ölmengen im Ölabscheider und automatische, intelligente Rückführung von Kältemittelöl aus dem System nach Bedarf. Keine intervallweise Ölrückführung.
Alle aktuellen Betriebszustände werden angezeigt. Fehlerdiagnosesystem mit >40 Fehleranzeigemöglichkeiten der Störungen in den Innen- und Außengeräten. Speicherung der letzten 10 Störungen. 256 Abfragen von aktuellen Betriebsdaten über DIP-Schalter und Anzeige dieser Werte auf einem 8-stelligen LC-Display wie:
- Eingestellte Adressen der Innengeräte
- momentane Betriebsfunktion der Innengeräte
- Temperaturen aller Fühler in den Innengeräten und im Außengerät
- Stromaufnahme
- Kältemitteldrücke
- Hoch- und Niederdruck
- Heißgastemperatur
- Sauggastemperatur
- Außentemperatur
- Öffnungsweite der elektronischen Einspritzventile
- Verdichter-Betriebsfrequenz
- Drehzahl der invertergeregelten Verflüssigerventilatoren
- Verdichterlaufzeit

Über einen USB-Port auf der Außengeräteplatine können alle Anlagendaten der mindestens letzten 5 Tage auf einen USB-Stick geladen werden. Damit lassen sich alle Anlagendaten per PC überwachen und auswerten.
Externe Ein und Ausgänge über optionale Stecker PAC-SA88HA-E und PAC-SE55RA-E standardmäßig vorhanden, die folgende Funktionen ermöglichen:
- Zwangsweises Umschalten zwischen HEIZEN/KÜHLEN
- Verdichter EIN/AUS
- Verdichter Betriebsmeldung
- Störmeldung
- Vorgabe der Verdampfungstemperatur
- Vorgabe des max. Schallpegels durch Reduzierung der Lüfter Drehzahl am Außengerät

Kältemittelfüllstandskontrolle
Mit der automatischen Kältemittelfüllstandskontrolle lässt sich die Anlage per Knopfdruck innerhalb von 60 Minuten auf eventuelle Undichtigkeiten überprüfen.

Auf Anfrage kann die anschließbare Leistung der Innengeräte 200% der Außengeräteleistung betragen. (Nur bei VRF-Anwendungen.)

M-Net-Datenbus
Das Außengerät stellt die Versorgungsspannung für den M-Net-Datenbus zur Verfügung. Der Bus stellt die kontinuierliche Kommunikation zwischen allen Systemkomponenten (Außeneinheiten/Inneneinheiten/Bus-Fernbedienungen) sicher und gewährleistet durch kurze Kommunikationsintervalle eine schnelle Anpassung an die Umgebungsbedingungen und Systemeinstellungen. Außerdem dient die Busspannung zur Stromversorgung der Expansionsventile in den Innengeräten. Diese können somit auch geschlossen werden, wenn die Innengeräte spannungsfrei sind. Hierdurch wird sichergestellt, dass bei Spannungsausfall an einem Innengerät das Gesamtsystem in Betrieb bleiben kann.

Effizienznachweis gemäß BEG EM
Durch zusätzliche Ausstattung mit einer Zentralfernbedienung EW-50E oder AE-200E lässt sich die Systemeffizienz darstellen und die Anforderung der Förderung BEG EM als Wärmepumpe erfüllen.

Einzelkostenabrechnung
Durch zusätzliche Ausstattung des Systems mit einem RMI Cloud Monitoring Systems ist eine Abrechnung gemäß Heizkostenverordnung möglich. (weiteres Zubehör erforderlich)

Zusatz
Gefertigt nach ISO 9001, CE Prüfzeichen, Probelauf unter Betriebsbedingungen im Werk.

Technische Daten

Kühlbetrieb:
Kälteleistung: 63,0 kW
Nennleistungsaufnahme: 15,10 kW
EER gemäß EN 14511: 4,17
SEER gemäß EN 14825: 7,38
Nennbetriebsstrom: 25,4 A

Wärmepumpenbetrieb:
Heizleistung max.: 69 kW
Nennleistungsaufnahme: 15,54 kW
COP gemäß EN 14511: 4,44
SCOP gemäß EN 14825 (mittlere Zone): 4,14
Nennbetriebsstrom: 26,2 A

Einzelmodule: EP250+EP300

Luftvolumenstrom: 25500 m3/h

Schalldruckpegel in 1 m Abstand
(Freifeld) Kühlen/Heizen : 63,5/66,0 dB(A)
Schallleistungspegel: 82,0/85,0 dB(A)

Spannung/Frequenz: 380-415 V/3 Ph/50 Hz
Anlaufstrom: 8 A

Kältemittel (Typ/ vorgefüllte Menge): 410A / 13 kg

max. Rohrleitungslänge: 1000 m
max. Höhendifferenz Außen- Innengeräte: 50 m (optional 90 m möglich)
max. Höhendifferenz zwischen Innengeräten: 30 m
max. Leitungslänge ab dem ersten Verteiler: 90 m

Kältetechnische Anschlüsse
Flüssigkeitsleitung: 16 mm
Saugleitung: 28 mm

Geräteabmessungen
Tiefe: 740 mm
Breite: 1840 mm
Höhe: 1858 mm

Gerätegewicht: 459 kg

Anschließbare Innengeräte
Menge/Baugröße: 2-50/10-250

Nennleistungsbedingungen Kühlbetrieb
Innentemperatur (Grad C): 27/19 (TK/FK)
Außentemperatur (Grad C): 35/24 (TK/FK)

Nennleistungsbedingungen
Wärmepumpenbetrieb
Innentemperatur (Grad C): 20 (TK)
Außentemperatur (Grad C): 7/6 (TK/FK)

Einsatzbereich
Kühlen (Grad C): -15 bis +52
Heizen (Grad C): -20 bis +15,5

Für den Kühlbetrieb unter -5°C ist eine windgeschützte Aufstellung erforderlich. Alternativ steht ein optional erhältliches Windschutzblech zur Verfügung.
