Produkteigenschaften

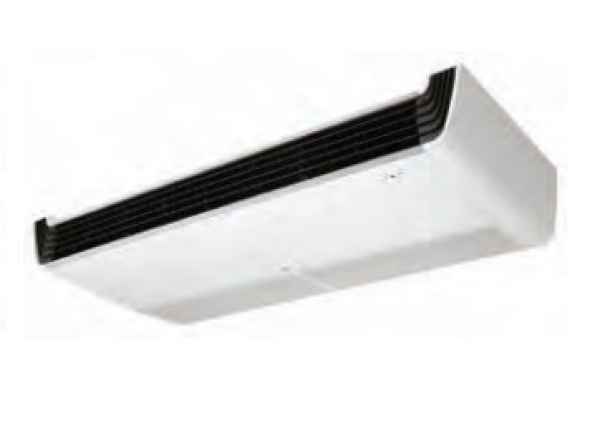

Das UNTERDECKENKLIMAGERÄT mit V-förmiger Ansicht und schwarzen Luftleitlamellen ist mit dem if-Design Award ausgezeichnet. Dank des modernen, eleganten Aussehens und der kraftvollen Leistung ist es für eine Vielzahl von kommerziellen Anwendungen prädestiniert.
Dual Sensing
Die Verdampfungstemperatur passt sich für eine optimale Luftfeuchte an. Diese wird genau wie die Raumtemperatur von der Kabelfernbedienung Standard III gemessen. Damit erreicht das Gerät im Sommer eine effektive Entfeuchtung bei konstanter Solltemperatur und verhindert im Winter ein Austrocknen.
Steuerung über zwei Thermostate
Neben dem Thermostat der Inneneinheit kann zusätzlich das der Kabelfernbedienung für die Temperaturregelung genutzt werden. Die für den Nutzer optimale Temperatur wird automatisch ausgewählt.
Langlebiger Betrieb
Der Wärmetauscher des Außengerätes wird durch die Black Fin™ Beschichtung vor korrosiven Umgebungsbedingungen wie Salz und Industrieabgasen zuverlässig geschützt. Die Beschichtung hat eine TÜV-zertifizierte Haltbarkeit von 27 Jahren.
Features
- Energieeffizienz A++
- Wurfweite bis 15 m
- Kühlen bis -20 °C Außentemperatur
- Heizen bis -25 °C Außentemperatur
- Förderhöhe Kondensatpumpe 700 mm*
Technische Daten
| SET |
UV36F H |
UV42F H |
| Nennkühlleistung (min-max)1 |
kW |
9,50 (3,80 - 12,80) |
12,10 (4,80 - 14,50) |
| Nennheizleistung (min-max)1 |
kW |
10,80 (4,30 - 13,70) |
13,50 (5,40 - 16,20) |
| Heizleistung |
-5°C AT |
kW |
10,8 |
13,5 |
| Heizleistung |
-15°C AT |
kW |
8,6 |
10,8 |
| SEER / Effizienzklasse |
Kühlen |
A+++ bis D |
6,70 / A++ |
6,60 / A++ |
| SCOP / Effizienzklasse |
Heizen |
A+++ bis D |
4,30 / A+ |
4,30 / A+ |
| ETAs,c |
Kühlen |
% |
496 |
261 |
| ETAs,h |
Heizen |
% |
169 |
169 |
| Jahresenergieverbrauch (ErP) |
Kühlen / Heizen |
kWh/a |
496 / 3.093 |
1.100 / 3.093 |
| Nennleistungsaufnahme2 |
Kühlen |
kW |
2,50 |
3,60 |
| Heizen |
kW |
2,50 |
3,80 |
| Betriebsstrom |
Kühlen |
A |
4,00 |
5,70 |
| Heizen |
A |
4,10 |
5,90 |
| INNENEINHEIT |
UV36FH N20 |
UV42FH N20 |
| Luftvolumenstrom |
Kühlen |
N / M / H |
m³/h |
1.200 / 1.500 / 1.800 |
1.200 / 1.500 / 1.800 |
| Schalldruckpegel3 |
Kühlen |
N / M / H |
dB(A) |
40 / 44 / 48 |
40 / 44 / 48 |
| Schallleistungspegel4 |
Kühlen |
Max |
dB(A) |
62 |
62 |
| Entfeuchtungsrate |
l/h |
3,60 |
5,52 |
| Förderhöhe Kondensatpumpe5 |
mm |
700 |
700 |
| Abmessungen |
H x B x T |
mm |
235 x 1.600 x 690 |
235 x 1.600 x 690 |
| Gewicht |
kg |
37,4 |
37,4 |
| AUSSENEINHEIT |
UUD3 U30 |
UUD3 U30 |
| Einsatzgrenze Außentemperatur |
Kühlen |
°C |
-15 / 48 |
-15 / 48 |
| Heizen |
°C |
-20 / 18 |
-20 / 18 |
| Luftvolumenstrom |
m³/h |
6.600 |
6.600 |
| Schalldruckpegel6 |
Kühlen |
H |
dB(A) |
50 |
51 |
| Schalleistungspegel4 |
Kühlen |
Max |
dB(A) |
66 |
69 |
| Abmessungen |
H x B x T |
mm |
1.380 x 950 x 330 |
1.380 x 950 x 330 |
| Gewicht |
kg |
85,0 |
85,0 |
| MONTAGE |
UV36F H |
UV42F H |
| Rohrleitungsanschlüsse |
Flüssig |
mm (Zoll) |
9,52 (3/8) |
9,52 (3/8) |
| Gas |
mm (Zoll) |
15,88 (5/8) |
15,88 (5/8) |
| Kondensat |
mm |
32 |
32 |
| Rohrleitungslänge |
Länge AE-IE |
Max |
m |
85 |
85 |
| Länge AE-IE |
Min |
m |
5 |
5 |
| Höhe AE-IE |
Max |
m |
30 |
30 |
| Kältemittel R32 |
Werksfüllung / tCO2-Äquivalent |
kg / tCO2e |
3 / 2,025 |
3 / 2,025 |
| vorgefüllt bis |
m |
7,5 |
7,5 |
| Nachfüllmenge |
g/m |
20 |
40 |
| Spannungsversorgung |
über das Außengerät |
V / Ph / Hz |
400 / 3 / 50 |
400 / 3 / 50 |
| Elektroleitung7 |
Zuleitung |
AE |
Anz. X mm² |
5 x 2,5 |
5 x 2,5 |
| Steuerleitung |
AE-IE |
Anz. X mm² |
4 x 1,5 |
4 x 1,5 |
| Absicherung7 |
träge |
Max |
A |
20 |
20 |
1 Die Leistungsangaben basieren auf folgenden Bedingungen: Kühlbetrieb: Innentemperatur 27°C TK / 19°C FK, Außentemperatur 35°C TK / 24°C FK; Heizbetrieb: Innentemperatur 20°C TK / 15°C FK, Außentemperatur 7°C TK / 6°C FK; Verbindungsrohrlänge: 7,5m, Höhenunterschied: 0m /
2 Leistungen geprüft nach EN14511. /
3 Schalldruckpegel gemessen im Abstand von 1,5m mittig unterhalb des Gerätes. /
4 Schallleistungspegel gemessen nach DIN EN ISO 3741 /
5 Förderhöhe gemessen von Unterkante Gerät bis Oberkante Kondensatleitung. /
6 Schalldruckpegel gemessen im Abstand von 1m und in einer Höhe von 1,5m. /
7 Die Dimensionierung der Elektroleitung und der Absicherung muss den jeweiligen örtlichen und nationalen gesetzlichen Vorschriften entsprechen.
