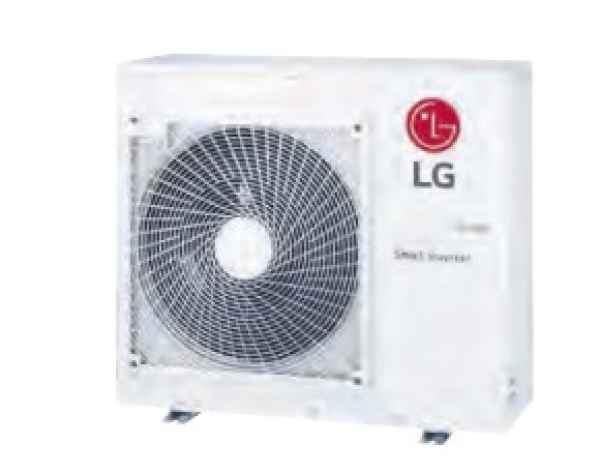

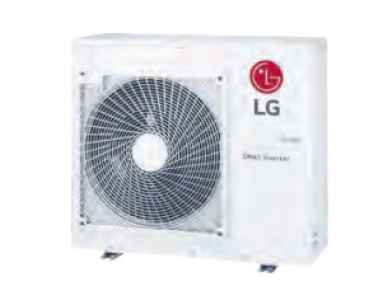

LG Electronics Multi Split Außeneinheit
MU5R40 U44 mit 11,20 kW Nennkälteleistung
Aufbau der Einheit:
Das Gehäuse, aus stabilem Stahlblech, ist selbsttragend und durch die elektrostatisch aufgebrachte Polyesterlackierung optimal gegen Korrosion geschützt. Ein Satz Schwingungsdämpfer gehört zum Standardlieferumfang.
Bei dieser Außeneinheit können 2 Inneneinheiten (mind. 2) angeschlossen werden. Die Leistung der einzelnen Inneneinheit darf maximal 3,5 kW betragen. Die maximale Nennkälteleistung (Summe der Inneneinheiten) darf 6,1 kW nicht überschreiten (Index 21). Bei Anschluss von mehr als 100% steigt die Kälteleistung nicht mehr linear an. Ein gleichzeitiges Kühlen und Heizen von verschiedenen Inneneinheiten ist nicht möglich.
Lüfter:
Das Außengerät ist mit einem BLDC-Ventilatormotor ausgestattet, welcher zusätzliche Energieeinsparungen bietet. Der neue Axialventilator hat eine wulstförmige Vorderkante und eine gerippte Hinterkante. Das sorgt für einen hohen Wirkungsgrad mit leisem Betrieb und hoher Gebläseflügelbreite. Eine hohe Luftströmungsrate und ein besserer Ventilatorenwirkunsgrad werden ebenfalls erreicht.
Der Motor ist über Thermokontakte gegen Überhitzung geschützt. Die neue Gitterform des Außengeräts verbessert den Luftstrom, sodass die Effizienz des Wärmetauschers optimiert und der Geräuschpegel reduziert wird.
Kältekreislauf und Verdichter:
Das Kältesystem besteht aus einem vollhermetischen BLDC- Rollkolbenverdichter, welcher auf Schwingungsdämpfern montiert ist und mit einem starken Neodymmagneten arbeitet. Der Kompressor hat daher einen höheren Wirkungsgrad als ein herkömmlicher AC-Inverter und wurde für SEER optimiert.
Der Verdichter ist als DC INVERTER ausgeführt und sorgt so für optimale Betriebsbedingungen und sparsamen Betrieb. Der sauggasgekühlte Verdichter ist über einen Thermoschutz gegen Überhitzung geschützt. Die Geräte verfügen über eine Vielzahl von Sensoren, die zur Steuerung und als Schutzvorrichtungen eingesetzt werden, z.B.: Heißgas-, Verflüssigungs-, Saugleitungs- und Außenluftsensor.
Der Verflüssiger ist als Hochleistungswärmetauscher aus Kupferrohr mit aufgepressten Aluminiumlamellen gefertigt und mit einer GOLD-FIN Beschichtung für optimalen Korrosionsschutz versehen. Die Kältekreise sind getrocknet, evakuiert und mit R32 gefüllt. Die Kältemittelanschlüsse befinden sich seitlich am Gerät.
Die elektronischen Einspritzventile (EEV) befinden sich in der Außeneinheit. Jede Inneneinheiten wird separat an der Außeneinheit angeschlossen.
Technische Daten
| Modell | MU5R30 U40 | MU5M40 U44 |
| Anzahl Innengeräte | Min - Max | | | 2 - 5 | 2 - 5 |
| Nennkühlleistung (Min - Max)1 | | | kW | 8,79 (1,32 - 10,60) | 11,20 (1,32 - 14,65) |
| Nennheizleistung (Min - Max)1 | | | kW | 10,10 (1,47 - 12,10) | 12,50 (1,47 - 15,97) |
| Heizleistung | -7°C AT | | kW | 8,9 | 11,3 |
| Heizleistung | -15°C AT | | kW | 6,5 | 9,0 |
| SEER / Effizienzklasse | Kühlen | | A+++ bis D | 8,20 / A++ | 7,10 / A++ |
| SCOP / Effizienzklasse | Heizen | | A+++ bis D | 4,20 / A+ | 4,00 / A+ |
| ETAs,c | Kühlen | | % | 328 | 574 |
| ETAs,h | Heizen | | % | 157 | 149 |
| Jahresenergieverbrauch (ErP) | Kühlen / Heizen | | kWh/a | 376 / 2467 | 552 / 3114 |
| Nennleistungsaufnahme2 | Kühlen | | °C | 2,0 | 3,3 |
| Heizen | | °C | 2,2 | 3,2 |
| Betriebsstrom | Kühlen | Max / Standard | A | 9,1 | 14,9 |
| Heizen | Max / Standard | A | 9,7 | 14,5 |
| Einsatzgrenze Außentemperatur | Kühlen | | °C | -10 / 48 | -10 / 48 |
| Heizen | | °C | -18 / 18 | -20 / 18 |
| Luftvolumenstrom | | | m³/h | 3600 | 4800 |
| Schalldruckpegel3 | Kühlen | | dB(A) | 50 | 53 |
| Schallleistungspegel4 | Kühlen | | dB(A) | 66 | 67 |
| Abmessungen | | H x B x T | mm | 834 x 950 x 330 | 834 x 950 x 330 |
| Gewicht | | | kg | 61,3 | 73,0 |
| Montage | MU5R30 U40 | MU5M40 U44 |
| Rohrleitungsanschlüsse | | Flüssig | mm(Zoll) | 6,35 (1/4) | 6,35 (1/4) |
| | Gas | mm (Zoll) | 9,52 (3/8) | 9,52 (3/8) |
| Rohrleitungslänge | Gesamt | Max | m | 75 | 85 |
| Länge AE - IE | Max | m | 25 | 25 |
| Länge AE - IE | Min | m | 3 | 3 |
| Höhe AE - IE | Max | m | 15 | 15 |
| Höhe IE - IE | Max | m | 7,5 | 7,5 |
| Kältemittel | Typ | | | R32 | R410A |
| Werksfüllung / tCO2-Äquivalent | kg / tCO2e | 2,6 | 1,755 | 3,4 | 7,106 |
| vorgefüllt bis | | m | 37,5 | 37,5 |
| Nachfüllmenge | | g/m | 20 | 20 |
| Spannungsversorgung | | | V / Ph / Hz | 230 / 1 / 50 | 230 / 1 / 50 |
| Elektroleitung5 | Zuleitung | AE | Anz. X mm² | 3 x 2,5 | 3 x 4,0 |
| Steuerleitung | AE - IE | Anz. X mm² | 4 x 1,5 | 4 x 1,5 |
| Absicherung5 | träge | Max | A | 25 | 40 |
1 Die Leistungsangaben basieren auf folgenden Bedingungen: Kühlbetrieb: Innentemperatur 27°C TK / 19°C FK, Außentemperatur 35°C TK / 24°C FK; Heizbetrieb: Innentemperatur 20°C TK / 15°C FK, Außentemperatur 7°C TK / 6°C FK; Verbindungsrohrlänge: 5m, Höhenunterschied: 0m /
2 Leistungen geprüft nach EN14511 /
3 Schalldruckpegel gemessen im Abstand von 1m und in einer Höhe von 1,5m /
4 Schallleistungspegel gemessen nach DIN EN ISO 3741 /
5 Die Dimensionierung der Elektroleitung und der Absicherung muss den jeweiligen örtlichen und nationalen gesetzlichen Vorschriften entsprechen. / *Dieses Produkt enthält fluorierte Treibhausgase (R32) / **Spezifikation, Design und Features können ohne vorherige Ankündigung geändert werden
Wichtiger Hinweis:Bitte beachten Sie, dass sie durch den Kauf bestätigen, dass Sie die "VERORDNUNG (EU) Nr. 517/2014 DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 16. April 2014 über fluorierte Treibhausgase und zur Aufhebung der Verordnung (EG) Nr. 842/2006" beachten und nur ein entsprechend zertifiziertes Unternehmen die Installation vornehmen darf.
