Produkteigenschaften

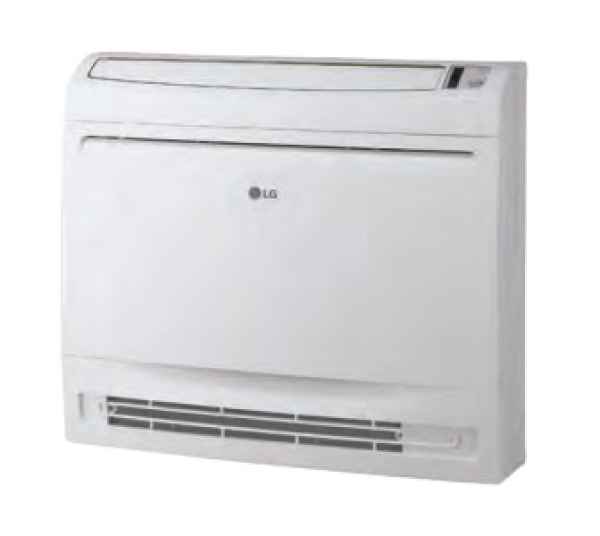

Das KONSOLENKLIMAGERÄT ist perfekt für Anwendungen, in denen neben dem Kühl- auch der Heizbetrieb regelmäßig verlangt wird. Der zusätzliche Luftauslass in Bodennähe garantiert einen effektiven und behaglichen Heizbetrieb.
Dual Sensing
Die Verdampfungstemperatur passt sich für eine optimale Luftfeuchte an. Diese wird genau wie die Raumtemperatur von der Kabelfernbedienung Standard III gemessen. Damit erreicht das Gerät im Sommer eine effektive Entfeuchtung bei konstanter Solltemperatur und verhindert im Winter ein Austrocknen.
Zusätzlicher Luftauslass
Im Heizbetrieb wird die Luft wahlweise zusätzlich oder ausschließlich über einen bodennahen Auslass in den Raum gebracht. Für einen effektiven Kühlbetrieb erfolgt der Luftaustritt über eine 5-stufig steuerbare Lamelle nur nach oben.
Luftfilter
Der leicht zu reinigende Dual Protektion Langzeitfilter beseitigt kleinste Staubteilchen aus der Luft und schützt den Wärmetauscher vor Verschmutzung. Der fortschrittliche PlasmaIonisator eliminiert unangenehme Gerüche, Pollen, Bakterien und Allergene.
Flüsterbetrieb
Für einen angenehm ruhigen Betrieb der Anlage ist der Silent Mode zuständig. Dabei wird der Geräuschpegel der Außeneinheit um 8 dB(A) gesenkt. Bei Aktivierung startet der Flüsterbetrieb automatisch zur Nachtzeit.
Langlebiger Betrieb
Der Wärmetauscher des Außengerätes wird durch die Black Fin™ Beschichtung vor korrosiven Umgebungsbedingungen wie Salz und Industrieabgasen zuverlässig geschützt. Die Beschichtung ist durch den TÜV mit einer Haltbarkeit von 27 Jahren zertifiziert.
Features
- Energieeffizienz A++*
- Kühlen bis -15 °C Außentemperatur
- Heizen bis -18 °C Außentemperatur
Technische Daten
| SET |
UQ09F S |
UQ12F S |
UQ18F S |
| Nennkühlleistung (Min - Max)1 |
|
|
kW |
2,60 (1,50 - 3,40) |
3,50 (1,50 - 4,00) |
5,00 (2,00 - 5,80) |
| Nennheizleistung (Min - Max)1 |
|
|
kW |
3,10 (1,60 - 3,90) |
4,00 (1,60 - 4,30) |
4,90 (2,00 - 5,40) |
| Heizleistung |
-5°C AT |
|
kW |
3,2 |
4,1 |
5,8 |
| Heizleistung |
-15°C AT |
|
kW |
2,3 |
3,0 |
4,6 |
| SEER / Effizienzklasse |
Kühlen |
|
A+++ bis D |
6,50 / A++ |
6,40 / A++ |
5,80 / A+ |
| ETAs,c |
Kühlen |
|
% |
4,00 / A+ |
4,00 / A+ |
3,80 / A |
| ETAs,h |
Heizen |
|
% |
140 |
191 |
302 |
| SCOP / Effizienzklasse |
Heizen |
|
A+++ bis D |
157 |
157 |
149 |
| Jahresenergieverbrauch (ErP) |
Kühlen / Heizen |
|
kWh/a |
140 / 980 |
191 / 1.050 |
302 / 1.396 |
| Nennleistungsaufnahme2 |
Kühlen |
|
kW |
0,70 |
1,00 |
1,80 |
| Heizen |
|
kW |
0,70 |
1,10 |
1,60 |
| Betriebsstrom |
Kühlen |
|
A |
2,90 |
4,70 |
8,30 |
| Heizen |
|
A |
3,30 |
4,70 |
8,00 |
| INNENEINHEIT |
UQ09F NA0 |
UQ12F NA0 |
UQ18F NA0 |
| Luftvolumenstrom |
Kühlen |
N / M / H |
m³/h |
300 / 402 / 510 |
300 / 402 / 510 |
432 / 516 / 606 |
| Schalldruckpegel3 |
Kühlen |
N / M / H |
dB(A) |
27 / 32 / 38 |
27 / 32 / 38 |
35 / 39 / 44 |
| Schallleistungspegel4 |
Kühlen |
Max |
dB(A) |
59 |
59 |
60 |
| Entfeuchtungsrate |
|
|
l/h |
0,66 |
1,27 |
2,37 |
| Abmessungen |
|
H x B x T |
mm |
600 x 700 x 210 |
600 x 700 x 210 |
600 x 700 x 210 |
| Gewicht |
|
|
kg |
16,3 |
16,3 |
16,3 |

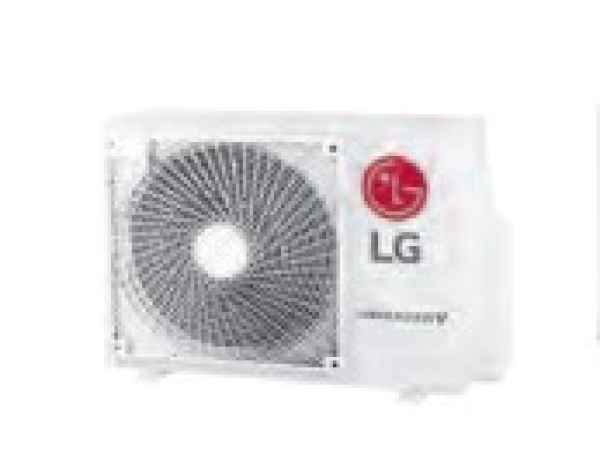

| AUSSENEINHEIT |
UUA1 UL0 |
UUA1 UL0 |
UUB1 U20 |
| Einsatzgrenze Außentemperatur |
Kühlen |
|
°C |
-15 / 48 |
-15 / 48 |
-15 / 48 |
| Heizen |
|
°C |
-20 / 18 |
-20 / 18 |
-20 / 18 |
| Luftvolumenstrom |
|
|
m³/h |
1.680 |
1.680 |
3.000 |
| Schalldruckpegel6 |
Kühlen |
H |
dB(A) |
49 |
49 |
47 |
| Schallleistungspegel4 |
Kühlen |
Max |
dB(A) |
65 |
65 |
63 |
| Abmessungen |
|
H x B x T |
mm |
545 × 770 × 288 |
545 × 770 × 288 |
650 x 870 x 330 |
| Gewicht |
|
|
kg |
33,3 |
33,3 |
44,5 |
| MONTAGE |
UQ09 S |
UQ12 S |
UQ18 S |
| Rohrleitungsanschlüsse |
|
Flüssig |
mm (Zoll) |
6,35 (1/4) |
6,35 (1/4) |
6,35 (1/4) |
| |
Gas |
mm (Zoll) |
9,52 (3/8) |
9,52 (3/8) |
12,70 (1/2) |
| |
Kondensat |
mm |
16,7 |
16,7 |
16,7 |
| Rohrleitungslänge |
Länge AE-IE |
Max |
m |
30 |
30 |
30 |
| Länge AE-IE |
Min |
m |
5 |
5 |
5 |
| Höhe AE-IE |
Max |
m |
30 |
30 |
30 |
| Kältemittel R32 |
Werksfüllung / tCO2-Äquivalent |
kg / tCO2e |
1 / 0,675 |
1 / 0,675 |
1,2 / 0,81 |
| vorgefüllt bis |
|
m |
7,5 |
7,5 |
7,5 |
| Nachfüllmenge |
|
g/m |
20 |
20 |
20 |
| Spannungsversorgung |
über das Außengerät |
|
V / Ph / Hz |
230 / 1 / 50 |
230 / 1 / 50 |
230 / 1 / 50 |
| Elektroleitung6 |
Zuleitung |
AE |
Anz. X mm² |
3 x 1,5 |
3 x 1,5 |
3 x 2,5 |
| Steuerleitung |
AE-IE |
Anz. X mm² |
4 x 1,5 |
4 x 1,5 |
4 x 1,5 |
| Absicherung6 |
träge |
Max |
A |
16 |
16 |
20 |
1 Die Leistungsangaben basieren auf folgenden Bedingungen: Kühlbetrieb: Innentemperatur 27°C TK / 19°C FK, Außentemperatur 35°C TK / 24°C FK; Heizbetrieb: Innentemperatur 20°C TK / 15°C FK, Außentemperatur 7°C TK / 6°C FK; Verbindungsrohrlänge: 7,5m, Höhenunterschied: 0m /
2 Leistungen geprüft nach EN14511. /
3 Schalldruckpegel gemessen im Abstand von 1m vom Gerät und in einer Höhe von 1m. /
4 Schallleistungspegel gemessen nach DIN EN ISO 3741 /
5 Schalldruckpegel gemessen im Abstand von 1m und in einer Höhe von 1,5m. /
6 Die Dimensionierung der Elektroleitung und der Absicherung muss den jeweiligen örtlichen und nationalen gesetzlichen Vorschriften entsprechen. / *Dieses Produkt enthält fluorierte Treibhausgase (R32) / **Spezifikation, Design und Features können ohne vorherige Ankündigung geändert werden.
