Produkteigenschaften

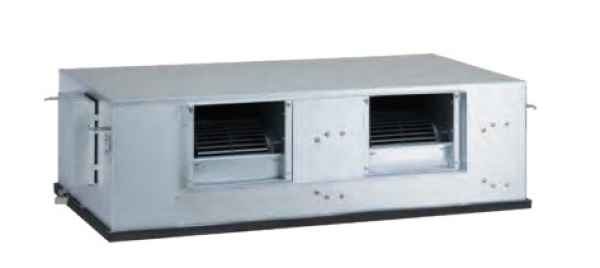

Das KANALKLIMAGERÄT lässt sich aufgrund seiner sehr kompakten Bauweise gut in kleine Zwischendeckenräume integrieren. Die Luftansaugintensität der Geräte mit niedriger Pressung ist variabel und kann von hinten oder von unten gestaltet werden.
ESP Control (Externe Statische Pressung)Mit der ESP-Funktion wird der Luftvolumenstrom über die Kabelfernbedienung gesteuert, weshalb kein zusätzliches Zubehör notwendig ist. Der BLDC-Motor passt die Lüftergeschwindigkeit automatisch an die vorhandene externe statische Pressung an.
Steuerung über zwei ThermostateNeben dem Thermostat der Inneneinheit kann zusätzlich das der Kabelfernbedienung für die Temperaturregelung genutzt werden. Die für den Nutzer optimale Temperatur wird automatisch ausgewählt.
Betrieb für mehrere Räume (optional)Bei mehreren Zonen steuert die Zusatzplatine ABZCA die Volumenstromregler über Thermostate und passt die Lüftergeschwindigkeit des Kanalklimageräts automatisch an.
Langlebiger BetriebDer Wärmetauscher des Außengerätes wird durch die Black Fin™ Beschichtung vor korrosiven Umgebungsbedingungen wie Salz und Industrieabgasen zuverlässig geschützt. Die Beschichtung hat eine TÜV-zertifizierte Haltbarkeit von 27 Jahren.
Features
- Energieeffizienz A+++*
- Schalldruckpegel ab 27 dB(A)*
- Kühlen bis -20 °C Außentemperatur
- Heizen bis -25 °C Außentemperatur
Technische Daten
| SET | UB70 | UB85 |
| Nennkühlleistung (Min - Max)1 | | | kW | 19,00 (7,60 - 20,90) | 23,00 (9,20 - 25,30) |
| Nennheizleistung (Min - Max)1 | | | kW | 22,40 (9,00 - 24,60) | 27,00 (10,80 - 29,70) |
| Heizleistung | -5°C AT | | kW | 19,3 | 23,5 |
| Heizleistung | -15°C AT | | kW | 13,2 | 16,6 |
| SEER / Effizienzklasse | Kühlen | | A+++ bis D | 5,45 / A | 4,80 / A |
| SCOP / Effizienzklasse | Heizen | | A+++ bis D | 3,92 / A | 3,51 / A |
| ETAs,c | Kühlen | | % | 193 | 189 |
| ETAs,h | Heizen | | % | 138 | 137 |
| Nennleistungsaufnahme2 | Kühlen | | kW | 6,7 | 8,2 |
| Heizen | | kW | 6,4 | 8,3 |
| Betriebsstrom | Kühlen | | A | 11,5 | 13,5 |
| Heizen | | A | 10,7 | 13,6 |
| INNENEINHEIT | UB70 N94 | UB85 N94 |
| Luftvolumenstrom | Kühlen | N / M / H | m³/h | 3.600 / 3.900 / 4.200 | 3.840 / 4.320 / 4.800 |
| Schalldruckpegel3 | Kühlen | N / M / H | dB(A) | 40 / 41 / 43 | 40 / 41 / 43 |
| Schallleistungspegel4 | Kühlen | Max | dB(A) | 61 | 61 |
| Externe Statische Pressung | Standart | | Pa | 127 | 127 |
| Regelbereich | | Pa | 59 - 235 | 59 - 235 |
| Entfeuchtungsrate | | | l/h | 1,81 | 5,14 |
| Förderhöhe Kondensatpumpe5 | | | mm | 460 x 1.562 x 688 | 460 x 1.562 x 688 |
| Abmessungen | Korpus | H x B x T | mm | 286 x 1.044 | 286 x 1.044 |
| Luftauslass | H x B | mm | 86,0 | 86,0 |
| Gewicht | | | kg | 44,3 | 44,3 |
| AUSSENEINHEIT | UB70W U34 | UB85W U74 |
| Einsatzgrenze Außentemperatur | Kühlen | | °C | -20 / 48 | -20 / 48 |
| Heizen | | °C | -18 / 18 | -18 / 18 |
| Luftvolumenstrom | | | m³/h | 6.600 | 6.960 |
| Schalldruckpegel6 | Kühlen | H | dB(A) | 55 | 59 |
| Schallleistungspegel4 | Kühlen | Max | dB(A) | 73 | 74 |
| Abmessungen | | H x B x T | mm | 1.380 x 950 x 330 | 1.625 x 1.090 x 380 |
| Gewicht | | | kg | 110,0 | 139,0 |
| MONTAGE | UB70 | UB85 |
| Rohrleitungsanschlüsse | | Flüssig | mm (Zoll) | 9,52 (1/4) | 12,7 (1/2) |
| | Gas | mm (Zoll) | 25,4 (1/1) | 22,2 (7/8) |
| | Kondensat | mm | 32 | 32 |
| Rohrleitungslänge | Länge AE-IE | Max | m | 75 | 75 |
| Länge AE-IE | Min | m | 5 | 5 |
| Höhe AE-IE | Max | m | 30 | 30 |
| Kältemittel R32 | Werksfüllung / tCO2-Äquivalent | | kg / tCO2e | 5,2 / 10,87 | 5,5 / 11,49 |
| vorgefüllt bis | | m | 25 | 15 |
| Nachfüllmenge | | g/m | 70 | 70 |
| Spannungsversorgung | über das Außengerät | | V / Ph / Hz | 400 / 3 / 50 | 400 / 3 / 50 |
| Elektroleitung7 | Zuleitung | AE | Anz. X mm² | 5 x 2,5 | 5 x 2,5 |
| Steuerleitung | AE-IE | Anz. X mm² | 4 x 1,5 | 4 x 1,5 |
| Absicherung7 | träge | Max | A | 30 | 30 |
1 Die Leistungsangaben basieren auf folgenden Bedingungen: Kühlbetrieb: Innentemperatur 27°C TK / 19°C FK, Außentemperatur 35°C TK / 24°C FK; Heizbetrieb: Innentemperatur 20°C TK / 15°C FK, Außentemperatur 7°C TK / 6°C FK; Verbindungsrohrlänge: 7,5m, Höhenunterschied: 0m /
2 Leistungen geprüft nach EN14511. /
3 Schalldruckpegel gemessen mittig zum Gerät, 1,5m unterhalb des Luftauslasses /
4 Schallleistungspegel gemessen nach DIN EN ISO 3741 /
5 Förderhöhe gemessen von Unterkante Gerät bis Oberkante Kondensatleitung. /
6 Schalldruckpegel gemessen im Abstand von 1m und in einer Höhe von 1,5m. /
7 Die Dimensionierung der Elektroleitung und der Absicherung muss den jeweiligen örtlichen und nationalen gesetzlichen Vorschriften entsprechen.
