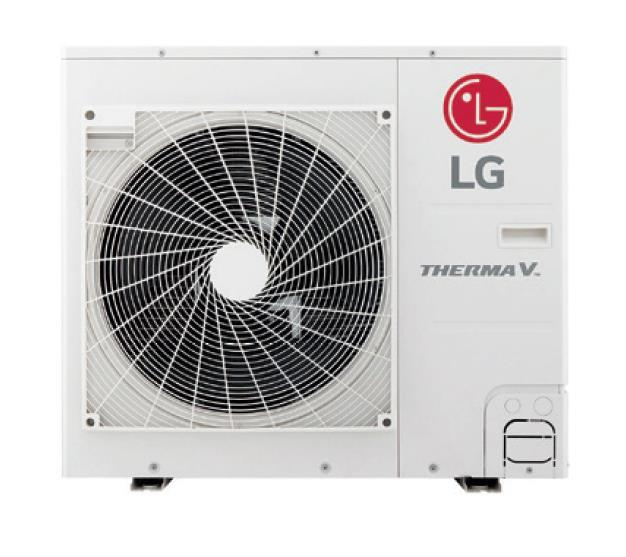

LG Electronics Split R32 HU091MR - 9,0 kW

LG Therma V Split 9,0 kW R32 Split-
Wärmepumpe HU091MR.U44
Geprüft nach: EN14511

Allgemein

Split Wärmepumpe, nach KEYMARK
zertifiziert, konzipiert für den
monovalenten und bivalenten Betrieb im
Heizsystem. Beide Komponenten werden
anschlussfertig ausgeliefert. Die
Außeneinheit ist mit dem
umweltfreundlicheren Kältemittel R32
vorgefüllt. Die Wärmepumpen-Kombination
hat eine Nennheizleistung von 9,0 kW und
ist für den Anschluss an das 230V / 1
Phasen-Netz vorgesehen. Es besteht auch
die Möglichkeit mit der Wärmepumpe zu
kühlen. Dabei sollte die optionale
Kondensatwasserwanne für das
Hydraulikmodul verwendet werden. Durch
die Einbindung eines Solarpaneels zur
Wasser-erwärmung kann der Wirkungsgrad
der Anlage weiter verbessert werden.
Hierzu ist der Anschluss eines
Warmwasserspeichers erforderlich*.

Außeneinheit
Luftgekühlte Kompressor-
Kondensatoreinheit für die Aufstellung
im Freien geeignet. Eine
Leistungsregelung wird durch einen
invertergesteuerten Verdichter erzielt.
Das Gehäuse besteht aus verzinktem
Stahlblech, welches durch die
elektrostatisch aufgebrachte
Polyesterlackierung optimal gegen
Korrosion geschützt ist. Die komplette
Steuerung der Außeneinheit befindet sich
in einer Metallbox. Durch die eingebaute
Wärmepumpenschaltung kann das Gerät zum
Kühlen oder zum Heizen genutzt werden.
Da der Lufteintritt Front- und
Rückseitig erfolgt, können mehrere
Außeneinheiten platzsparend
nebeneinander positioniert werden. Der
Luftaustritt erfolgt nach vorne.

Wärmetauscher
Der Hochleistungswärmetauscher in der
Außeneinheit besteht aus Kupferrohr mit
aufgepressten Aluminiumlamellen und ist
zum optimalen Schutz vor Korrosion und
Verschmutzungen mit der neuen ISO-UL-
zertifizierten "Ocean Black Fin"-
Legierung beschichtet.

Lüftermotor
Der direkt angetriebene Axialventilator
(BLDC Motor) ist statisch und dynamisch
ausgewuchtet. Im Teillastbetrieb bzw.
bei milden Umgebungstemperaturen wird
die Luftmenge auf ein Minimum reduziert.
Da der Luftaustritt nach vorne erfolgt,
können auch mehrere Außeneinheiten dicht
nebeneinanderstehen.

Kältekreislauf
Der Kältekreislauf wurde getrocknet,
evakuiert und anschließend mit R32 und
Öl vorgefüllt. Folgende Komponenten sind
ebenfalls enthalten: Drucksensor
(Hochdruck), 4-Wege Umkehrventil,
elektrische Ventile und elektronische E-
Ventile. Durch einen zusätzlichen
Flüssigkeitsunterkühler wird das
flüssige Kältemittel stark unterkühlt,
um damit große Distanzen zu überbrücken.
Druck- und Flüssigkeitsleitung müssen
isoliert sein.

Verdichter
Vollhermetischer Inverter Scroll-
Verdichter mit integriertem Motorschutz
und Hochdruckschalter, ausgestattet mit
einer Ölsumpfheizung, die eine
Ansammlung von flüssigem Kältemittel
verhindert. Eine Leistungsregelung wird
durch eine Inverter Steuerung erzielt.
Regelung über Mikroprozessor
Inverter - Leistungsregelung eines
Verdichters zur optimalen Anpassung an
den momentanen Heizbedarf,
Digitale Messung von Verdampfungs- und
Kondensationsdruck,
Regulierung von Verdampfungs- bzw.
Kondensationstemperatur,
Regulierung der Überhitzung bzw.
Heißgastemperatur,
Optimiertes Abtauverhalten im
Heizbetrieb (Bedarfsabtauung),
Temperaturerfassung der Umgebungs-,
Heißgas-, Saugleitungs- und
Wärmetauschertemperatur,
Programm zur automatischen
Ölrückführung im Teillastbetrieb,
Betriebsstatus / Fehler Meldung über
LED Anzeige,
Außentemperaturabhängige Zuschaltung
der Heizstäbe in 2 Stufen,
Außentemperaturabhängige Regelung der
Vor- und Rücklauftemperatur.

Die Therma V Wärmepumpenheizung mit 9,0
kW ist für den Anschluss an das 230V / 1
Phasen-Netz konzipiert.

Technische Daten

Nennheizleistung: kW 9,0
Heizleistung: -7°C kW 9,0
Heizleistung: -15°C kW 7,8
ETAs: (35°C) % 183
ETAs: (55°C) % 126
COP: (7°C/35°C) 4,65
COP: (2°C/35°C) 3,50
COP: (7°C/55°C) 3,50
Nennleistungsaufnahme
Kühlen: kW 3,5
Heizen: kW 1,9
Betriebsstrom
Kühlen: A 9,5
Heizen: A 8,6
Außeneinheit
Einsatzgrenzen Außentemperatur
Kühlen: °C 10/46
Heizen: °C -25/35
Luftvolumenstrom: m³/h 3.600
Schallleistungspegel: dB(A) 60
Abmessungen: (HxBxT) mm 834x950x330
Gewicht: kg 60,0
Rohrleitungsanschlüsse
Flüssigleitung: Zoll 3/8
Heißgasleitung: Zoll 5/8
Wasser: (Ein/Aus) Zoll 1
Kältemittel: R32
Werksfüllung: kg 1,5
Gefährdungsklasse: A2L
GWP: 675
tCO2-Äquivalent: 1.013
Elektroleitung: mm 3 x 1,5
Steuerleitung: mm 4 x 1,5
Absicherung: A 25

Hersteller LG Electronics
Modell HU091MR.U44

° Alle Angaben sind Werksangaben.
Kurzfristige Änderungen vorbehalten.
*In dieser Kombination ist eine
Kühlfunktion nicht möglich.
**Mit Verwendung der integrierten
Elektroheizstäbe
***E-Heizstäbe müssen separat mit
Spannung versorgt und abgesichert
werden.

Die Dimensionierung der Elektroleitung
muss den jeweiligen örtlichen Behörden
und internationalen gesetzlichen
Vorschriften entsprechen.

Hinweis:
Da wir unsere Produkte ständig
weiterentwickeln, können einige
technische Daten ohne Ankündigung
geändert werden.

Schalldruckpegel gemessen nach DIN EN
ISO 3745 im Abstand von 1m zum Gerät.

Artikelnummer HU091MR.U44
EAN-Nummer 8806098491681
Matchcode HU091MR
Mindestverpackungsmenge 1
