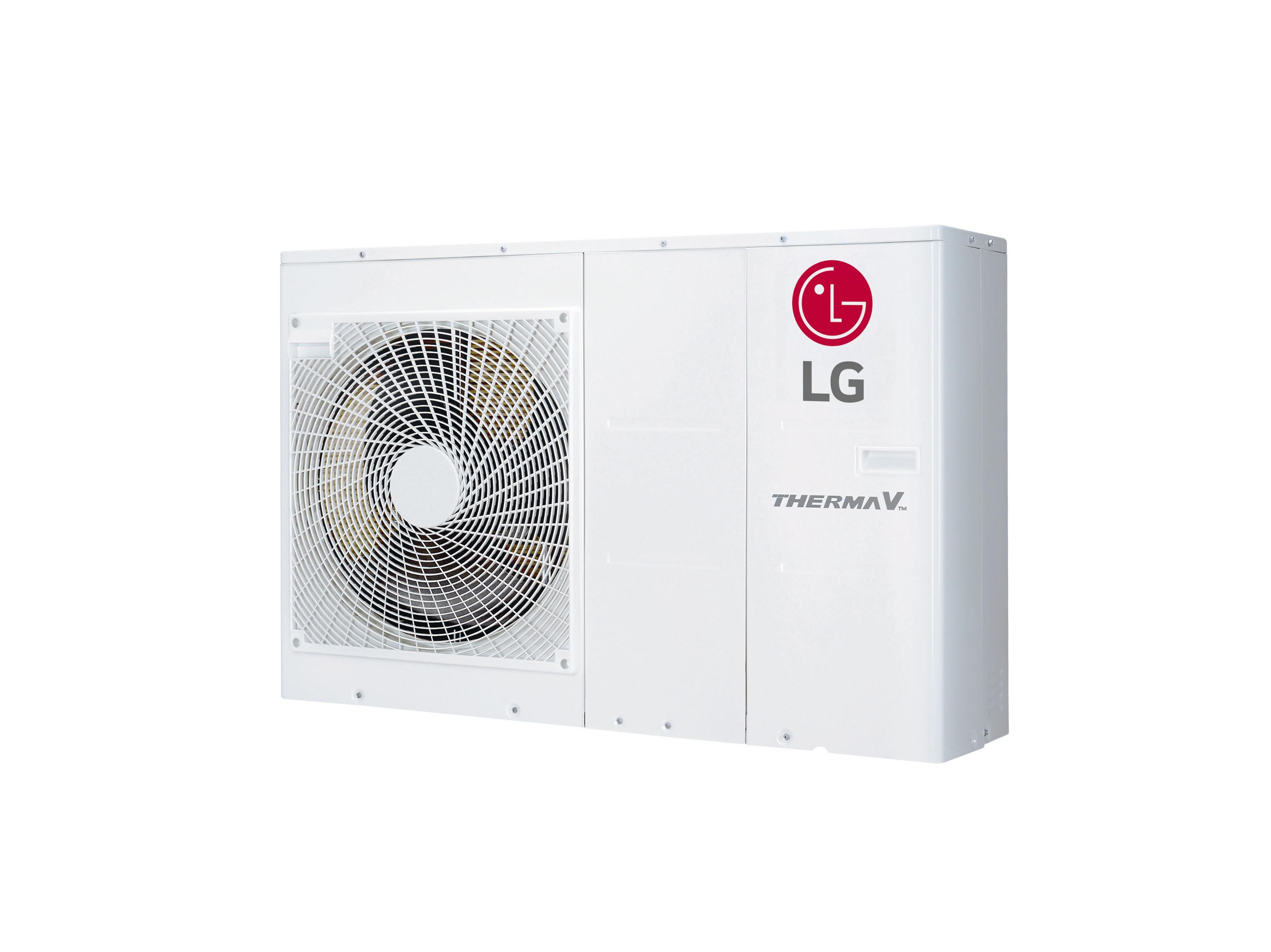

LG Electronics Monobloc HM071MR - 7,0 kW

LG Electronics Monobloc Modell HM071M Monobloc mit 7 kW Leistung

LG Therma V R32 Monobloc-Wärmepumpe
HM071MR.U44 7,0 kW Heizleistung

Geprüft nach: EN14511

Allgemein

Wärmepumpe, konzipiert für den
monovalenten und bivalenten Betrieb im
Heizsystem. Es ist keine weitere
Inneneinheit erforderlich. Vor- und
Rücklauf des Heizungssystems wird direkt
an das Außengerät angeschlossen. Es ist
auf einen frostfreien Anschluss zu
achten. Durch die Einbindung eines
Solarpaneels zur Wassererwärmung kann
der Wirkungsgrad der Anlage weiter
verbessert werden. Hierzu ist der
Anschluss eines Warmwasserspeichers
erforderlich*.

Die Therma V Wärmepumpenheizung mit 7,0
kW ist für den Anschluss an das 230V /
1Phasen-Netz konzipiert.

Die Monobloc-Wärmepumpe ist
Leistungsstabil ausgeführt. 100%
Leistung bis -15°C

Außeneinheit, Hydraulik
Die Außeneinheit beherbergt die
Steuerung, die Umwälzpumpe
(Hocheffizienzpumpe), den
Strömungsfilter, das Ausdehnungsgefäß,
sowie den Wärmetauscher. Das Gehäuse,
aus stabilem Stahlblech, ist
selbsttragend und durch die
elektrostatisch aufgebrachte
Polyesterlackierung optimal gegen
Korrosion geschützt. Der Motor der
Umwälzpumpe ist über Thermokontakte
gegen Überhitzung geschützt. Das
Bedienelement wird von einer
Schutzklappe aus Metall abgedeckt. Der
Wärmetauscher ist als
Plattenwärmetauscher ausgelegt. Zum
Schutz der Anlage sind folgende Bauteile
eingesetzt: Sicherheitsventil (öffnet
bei Überschreitung von 3 bar
Wasserdruck), Ausdehnungsgefäß (8 l),
Wassertemperatur-Begrenzungsfühler (löst
bei 90°C aus) sowie ein Strömungswächter
(Mindestdurchlauf 8 l/min). Die
Wasseranschlüsse sind als zöllige
Gewindeverschraubungen ausgeführt. Die
Anschlüsse befinden sich an der
Rückseite des Gerätes. Es ist auf eine
frostfreie Verlegung und Betrieb der
Heizungsleitungen zu achten.
Gegebenenfalls muss die Umwälzpumpe auf
externe Stromversorgung umgestellt
werden, um einen frostfreien Betrieb
auch während der Abschaltzeiten des EVU
sicherzustellen. Die beiliegende
Bedieneinheit inkl. 10 m Kabel kann als
Fernsteuerung im Gebäude angebracht
werden. Die Spannungsversorgung erfolgt
über 230V/1Ph~ Netz.


Außeneinheit, Kältekreislauf:
Luftgekühlte Kompressor-
Kondensatoreinheit für die Aufstellung
im Freien geeignet. Eine
Leistungsregelung wird durch einen
Inverter gesteuerten Verdichter erzielt.
Das Gehäuse besteht aus verzinktem
Stahlblech, welches durch die
elektrostatisch aufgebrachte
Polyesterlackierung optimal gegen
Korrosion geschützt ist. Die komplette
Steuerung der Außeneinheit befindet sich
in einer Metallbox. Durch die eingebaute
Wärmepumpenschaltung kann das Gerät zum
Kühlen oder zum Heizen genutzt werden.
Da der Lufteintritt front- und
rückseitig erfolgt, können mehrere
Außeneinheiten platzsparend
nebeneinander positioniert werden. Der
Luftaustritt erfolgt nach vorne.

Wärmetauscher:
Zweiteiliger Hochleistungswärmetauscher,
aus Kupferrohr mit aufgepressten
Aluminiumlamellen, optimiert für den
Betrieb mit dem Kältemittel R32.
Die Lamellen haben eine besondere
gewellte Oberflächenbeschaffenheit zur
Leistungsoptimierung und Reduzierung der
Abtauzeit und sind mit einer "Black-Fin"
Beschichtung versehen, welche das Gerät
optimal gegen Korrosion und
Verschmutzung schützt.

Lüftermotor:
Der direkt angetriebene Axialventilator
(BLDC Motor) ist statisch und dynamisch
ausgewuchtet. Im Teillastbetrieb bzw.
bei milden Umgebungstemperaturen wird
die Luftmenge auf ein Minimum reduziert.
Da der Luftaustritt nach vorne erfolgt,
können auch mehrere Außeneinheiten dicht
nebeneinanderstehen.

Kältekreislauf:
Der Kältekreislauf ist getrocknet,
evakuiert und mit R32 bzw. Öl
vorgefüllt. Folgende Komponenten sind
ebenfalls enthalten: Drucksensor
(Hochdruck), Akkumulator, elektrische
Ventile und elektronische E-Ventile.
Durch einen zusätzlichen
Flüssigkeitsunterkühler wird das
flüssige Kältemittel stark unterkühlt.
Ein gleichzeitiges Kühlen und Heizen von
verschiedenen Inneneinheiten ist nicht
möglich.

Verdichter:
Die Außeneinheit ist mit dem
vollhermetischen robusten R1 Inverter
Scroll-Verdichter mit integriertem
Motorschutz und Hochdruckschalter
ausgestattet. Zur Schallreduzierung ist
der R1-Kompressor mit einem speziellen
Schallschutz eingehaust. Mithilfe der
Flash Gas- Einspritzung im
Verdichtungsvorgang ist ein effizienter
Betrieb des Verdichters auch noch bei
niedrigen Außentemperaturen möglich. Des
Weiteren wird durch die effiziente
Zentrifugalölabscheidung die Ölwurfrate
geringgehalten. Eine zusätzliche
Ölsumpfheizung verhindert eine
Ansammlung von flüssigem Kältemittel.
Die durchgehende Welle mit
doppelseitiger Lagerung sorgt für einen
stabilen Verdichterlauf mit geringen
Betriebsgeräuschen. Ein breites
Drehzahlband im Frequenzbereich von 10 -
150 Hz im Zusammenspiel mit einem
dynamischen Regelverhalten sorgt für
eine perfekte Anpassung an den
momentanen Bedarf der Anlage.

Regelung über Mikroprozessor:
Inverter - Leistungsregelung eines
Verdichters zur optimalen Anpassung an
den momentanen Heizbedarf,
Digitale Messung des
Kondensationsdrucks,
Regulierung von Verdampfungs- bzw.
Kondensationstemperatur,
Regulierung der Überhitzung bzw.
Heißgastemperatur,
Optimiertes Abtauverhalten im
Heizbetrieb (Bedarfsabtauung),
Temperaturerfassung der Umgebungs-,
Heißgas-, Saugleitungs- und
Wärmetauschertemperatur,
Programm zur automatischen
Ölrückführung im Teillastbetrieb,
Betriebsstatus / Fehler Meldung über
LED Anzeige,
Außentemperaturabhängige Regelung der
Vor- und Rücklauftemperatur.

Fernbedienung:
Serienmäßig wird das Gerät mit einer
Standard III Kabelfernbedienung
ausgeliefert. Der Anschluss anderer
Fernbedienungen ist nicht möglich und
nicht notwendig.

Elektroheizstab (Backup Heater):
Elektroheizstab Typ HA031M.E1 ist lose
beiliegend im Lieferumfang enthalten.

Technische Daten

Nennheizleistung: kW 7,0
Heizleistung: -7°C kW 7,0
Heizleistung: -15°C kW 7,0
ETAs: (35°C) % 176
ETAs: (55°C) % 125
COP: (7°C/35°C) 4,70
COP: (2°C/35°C) 3,55
COP: (7°C/55°C) 2,70
Nennleistungsaufnahme
Kühlen: kW 2,19
Heizen: kW 1,56
Betriebsstrom
Kühlen: A 6,9
Heizen: A 6,6
Außeneinheit
Einsatzgrenzen Außentemperatur
Kühlen: °C 5/48
Heizen: °C -25/35
Luftvolumenstrom: m³/h 3.600
Schallleistungspegel: dB(A) 57
Abmessungen: (HxBxT) mm 834x1.239x330
Gewicht: kg 89,0
Einsatzgrenzen Wasseraustritt
Kühlen: °C 5/27
Heizen: °C 15/65
DHW Wasser: °C 15/80
Pumpe
Regelbereich: (min/max) % 10 / 100
Leistungsaufnahme: W 60
Förderhöhe: (max.) m 7,3
Rohrleitungsanschlüsse
Wasser: (Ein/Aus) Zoll 1
Kältemittel: R32
Werksfüllung: kg 1,4
Gefährdungsklasse: A2L
GWP: 675
tCO2-Äquivalent: 945
Elektroleitung: mm 3 x 1,5
Absicherung: A 20

Hersteller LG Electronics
Modell HM071MR.U44


° Alle Angaben sind Werksangaben.
Kurzfristige Änderungen vorbehalten.
*In dieser Kombination ist eine
Kühlfunktion nicht möglich.
**Mit Verwendung der integrierten
Elektroheizstäbe
***E-Heizstäbe müssen separat mit
Spannung versorgt und abgesichert
werden.

Die Dimensionierung der Elektroleitung
muss den jeweiligen örtlichen Behörden
und internationalen gesetzlichen
Vorschriften entsprechen.

Hinweis:
Da wir unsere Produkte ständig
weiterentwickeln, können einige
technische Daten ohne Ankündigung
geändert werden.

Schalldruckpegel gemessen nach DIN EN
ISO 3745 im Abstand von 1m zum Gerät.

Artikelnummer HM071MR.U44
EAN-Nummer 8806084399588
Matchcode HM071M
Mindestverpackungsmenge 1
