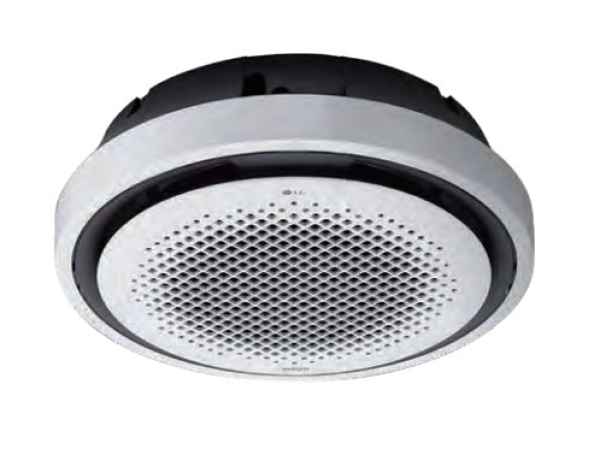

LG rundes Unterdeckengerät UT36F NY0 + UUD3 U30 - 11,0 kW

Produkteigenschaften

Das RUNDE UNTERDECKENGERÄT steht für luxeriöses Design von allen Seiten. Die neuartige und einzigartige Bauform ermöglicht eine optisch anspruchsvolle und komfortable Klimatisierung von größeren Räumen ohne zusätzliche Verkleidung oder Zwischendecken. Die sechsstufig steuerbare Lamelle im Kristalldesign ermöglicht eine optimale 360° Luftverteilung.

Dual Sensing
Die Verdampfungstemperatur passt sich für eine optimale Luftfeuchte an. Diese wird genau wie die Raumtemperatur von der Kabelfernbedienung Standard III gemessen. Damit erreicht das Gerät im Sommer eine effektive Entfeuchtung bei konstanter Solltemperatur und verhindert im Winter ein Austrocknen.

Crystal Vane
Die innovative Luftlamelle ist 360° umlaufend, wodurch die Luft perfekt im Raum verteilt wird. Der Luftausblas ist komplett über den gesamten Umfang des Gerätes, sogenannte Blind Spots sind somit ausgeschlossen. Dank der einzigartigen Gestaltung der Lamelle werden Wurfweiten über fünf Meter auch ohne Unterstützung durch den Coandaeffekt erreicht. Das Gerät ist somit perfekt für die Klimatisierung größerer Räume ohne Zwischendecken.

Design
Das Runde Unterdeckengerät ist perfekt für eine Sichtmontage gestaltet. Sämtliche Anschlüsse und Befestigungsösen befinden sich unter integrierten Abdeckungen und sind somit nach der Montage nicht sichtbar. Die Kältemittel-, Elektro- und Kondensatleitungen werden an einer gemeinsamen Stelle aus dem Gerät geführt. Damit ist eine optisch ansprechende Montage des Designgerätes ohne zusätzliche Verkleidung gewährleistet.


Features

• 360° Ausblas
• Wurfweite über 5 m umlaufend
• Förderhöhe Kondensatpumpe 700 mm
• 330 mm Gerätehöhe

Technische Daten

SET				UT36F R	UT48F R
Nennkühlleistung (min-max)1			kW	11,00 (3,80 - 12,54)	13,40 (5,40 - 15,68)
Nennheizleistung (min-max)1			kW	12,20 (4,30 - 13,39)	15,50 (6,20 - 17,52)
Heizleistung	-5°C AT		kW	10,8	15,5
Heizleistung	-15°C AT		kW	8,6	11,6
SEER / Effizienzklasse	Kühlen		A+++ bis D	6,80 / A++	6,50 / A++
SCOP / Effizienzklasse	Heizen		A+++ bis D	4,30 / A+	4,30 / A+
ETAs,c	Kühlen		%	566	257
ETAs,h	Heizen		%	169	169
Jahresenergieverbrauch (ErP)	Kühlen / Heizen		kWh/a	566 / 2.931	1.237 / 2.931
Nennleistungsaufnahme2	Kühlen		kW	3,1	4,4
	Heizen		kW	3,1	4,6
Betriebsstrom	Kühlen		A	5,2	7,0
	Heizen		A	5,3	7,3
INNENEINHEIT				UT36F NY0	UT48F NY0
Luftvolumenstrom	Kühlen	N / M / H	m³/h	1.140 / 1.260 / 1.500	1.260 / 1.500 / 1.740
Schalldruckpegel3	Kühlen	N / M / H	dB(A)	38 / 40 / 44	40 / 44 / 47
Schallleistungspegel4	Kühlen	Max	dB(A)	59	60
Entfeuchtungsrate			l/h	4,27	5,65
Förderhöhe Kondensatpumpe5			mm	700	700
Abmessungen	Höhe x Ø		mm	330 x 1.050	330 x 1.050
Gewicht			kg	30,0	30,0
AUSSENEINHEIT				UUD3 U30	UUD3 U30
Einsatzgrenze Außentemperatur	Kühlen		°C	-15 / 48	-15 / 48
	Heizen		°C	-20 / 18	-20 / 18
Luftvolumenstrom			m³/h	6.600	6.600
Schalldruckpegel6	Kühlen	H	dB(A)	50	52
Schalleistungspegel4	Kühlen	Max	dB(A)	66	69
Abmessungen	H x B x T		mm	1.380 x 950 x 330	1.380 x 950 x 330
Gewicht			kg	85,0	85,0
MONTAGE				UT36F R	UT48F R
Rohrleitungsanschlüsse	Flüssig		mm (Zoll)	9,52 (3/8)	9,52 (3/8)
	Gas		mm (Zoll)	15,88 (5/8)	15,88 (5/8)
	Kondensat		mm	32	32
Rohrleitungslänge	Länge AE-IE	Max	m	85	85
	Länge AE-IE	Min	m	5	5
	Höhe AE-IE	Max	m	30	30
Kältemittel R32	Werksfüllung / tCO2-Äquivalent		kg / tCO2e	3,0 / 2,025	3,0 / 2,025
	vorgefüllt bis		m	7,5	7,5
	Nachfüllmenge		g/m	40	40
Spannungsversorgung	über das Außengerät		V / Ph / Hz	400 / 3 / 50	400 / 3 / 50
Elektroleitung7	Zuleitung	AE	Anz. X mm²	5 x 2,5	5 x 2,5
	Steuerleitung	AE-IE	Anz. X mm²	4 x 1,5	4 x 1,5
Absicherung7	träge	Max	A	20	20

¹ Die Leistungsangaben basieren auf folgenden Bedingungen: Kühlbetrieb: Innentemperatur 27°C TK / 19°C FK, Außentemperatur 35°C TK / 24°C FK; Heizbetrieb: Innentemperatur 20°C TK / 15°C FK, Außentemperatur 7°C TK / 6°C FK; Verbindungsrohrlänge: 7,5m, Höhenunterschied: 0m / ² Leistungen geprüft nach EN14511. / ³ Schalldruckpegel gemessen im Abstand von 1,5m mittig unterhalb des Gerätes. / ⁴ Schallleistungspegel gemessen nach DIN EN ISO 3741 / ⁵ Förderhöhe gemessen von Unterkante Gerät bis Oberkante Kondensatleitung. / ⁶ Schalldruckpegel gemessen im Abstand von 1m und in einer Höhe von 1,5m. / ⁷ Die Dimensionierung der Elektroleitung und der Absicherung muss den jeweiligen örtlichen und nationalen gesetzlichen Vorschriften entsprechen.
