LG Compact Combination Unterdeckengerät UV30F N10 + UUB1 U20 - 7,5 kW

Produkteigenschaften

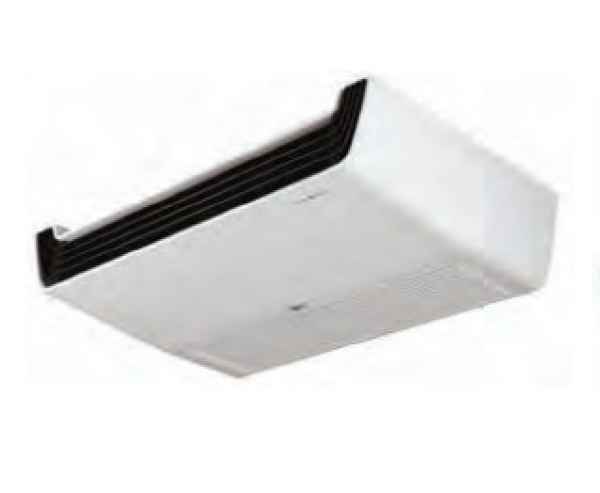

Das UNTERDECKENKLIMAGERÄT mit V-förmiger Ansicht und schwarzen Luftleitlamellen ist mit dem if-Design Award ausgezeichnet. Dank des modernen, eleganten Aussehens und der kraftvollen Leistung ist es für eine Vielzahl von kommerziellen Anwendungen prädestiniert.

Dual Sensing
Die Verdampfungstemperatur passt sich für eine optimale Luftfeuchte an. Diese wird genau wie die Raumtemperatur von der Kabelfernbedienung Standard III gemessen. Damit erreicht das Gerät im Sommer eine effektive Entfeuchtung bei konstanter Solltemperatur und verhindert im Winter ein Austrocknen.

Steuerung über zwei Thermostate
Neben dem Thermostat der Inneneinheit kann zusätzlich das der Kabelfernbedienung für die Temperaturregelung genutzt werden. Die für den Nutzer optimale Temperatur wird automatisch ausgewählt.

Langlebiger Betrieb
Der Wärmetauscher des Außengerätes wird durch die Black Fin™ Beschichtung vor korrosiven Umgebungsbedingungen wie Salz und Industrieabgasen zuverlässig geschützt. Die Beschichtung hat eine TÜV-zertifizierte Haltbarkeit von 27 Jahren.


Features

• Energieeffizienz A++
• Wurfweite bis 15 m
• Kühlen bis -20 °C Außentemperatur
• Heizen bis -25 °C Außentemperatur
• Förderhöhe Kondensatpumpe 700 mm*

Technische Daten

SET				UV18F C	UV24F C	UV30F C	UV36F C
Nennkühlleistung (min-max)1			kW	5,00 (1,80 - 5,50)	6,80 (2,70 - 7,50)	7,50 (3,00 - 8,30)	9,50 (3,80 - 10,50)
Nennheizleistung (min-max)1			kW	5,30 (2,20 - 5,80)	7,30 (2,90 - 8,40)	8,00 (3,20 - 8,80)	10,30 (4,10 - 11,50)
Heizleistung	-5°C AT		kW	4,3	7,5	7,9	10,8
Heizleistung	-15°C AT		kW	2,5	5,4	5,6	7,7
SEER / Effizienzklasse	Kühlen		A+++ bis D	6,60 / A++	6,60 / A++	6,60 / A++	6,10 / A++
SCOP / Effizienzklasse	Heizen		A+++ bis D	4,60 / A++	4,20 / A+	4,30 / A+	4,20 / A+
ETAs,c	Kühlen		%	265	361	398	545
ETAs,h	Heizen		%	181	165	169	165
Jahresenergieverbrauch (ErP)	Kühlen / Heizen		kWh/a	265 / 883	361 / 1.433	398 / 1.433	545 / 1.833
Nennleistungsaufnahme2	Kühlen		kW	1,60	2,10	2,40	3,30
	Heizen		kW	1,40	2,20	2,50	2,80
Betriebsstrom	Kühlen		A	7,20	9,00	10,60	14,60
	Heizen		A	6,40	9,70	10,80	12,30
INNENEINHEIT				UV18F N10	UV24F N10	UV30F N10	UV36F N20
Luftvolumenstrom	Kühlen	N / M / H	m³/h	660 / 720 / 780	840 / 900 / 960	960 / 1.050 / 1.140	1.200 / 1.440 /1.680
Schalldruckpegel3	Kühlen	N / M / H	dB(A)	39 / 40 / 42	43 / 45 / 46	43 / 44 / 46	40 / 43 / 46
Schallleistungspegel4	Kühlen	Max	dB(A)	55	61	62	62
Entfeuchtungsrate			l/h	1,67	2,42	2,84	3,60
Abmessungen	H x B x T		mm	235 x 1.200 x 690	235 x 1.200 x 690	235 x 1.200 x 690	235 x 1.600 x 690
Gewicht			kg	27,3	28,0	28,0	36,7

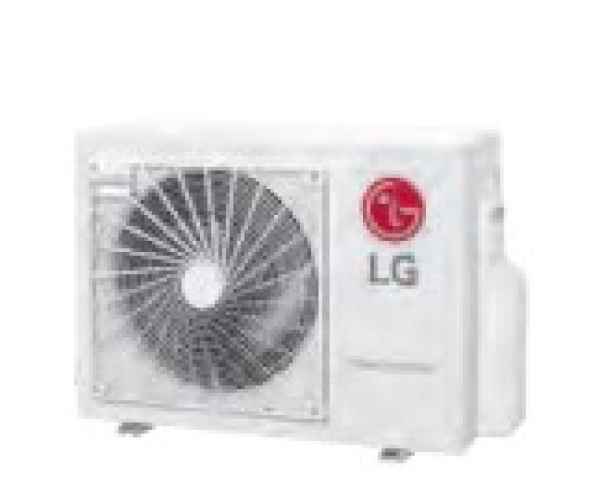

AUSSENEINHEIT				UUA1 UL0	UUB1 U20	UUB1 U20	UUC1 U40
Einsatzgrenze Außentemperatur	Kühlen		°C	-10 / 48	-10 / 48	-10 / 48	-20 / 50
	Heizen		°C	-10 / 18	-10 / 18	-10 / 18	-15 / 18
Luftvolumenstrom			m³/h	1.680	3.000	3.000	3.480
Schalldruckpegel6	Kühlen	H	dB(A)	49	48	50	54
Schalleistungspegel4	Kühlen	Max	dB(A)	65	65	67	70
Abmessungen	H x B x T		mm	545 × 770 × 288	650 x 870 x 330	650 x 870 x 330	834 x 950 x 330
Gewicht			kg	33,3	44,5	44,5	57,7
MONTAGE				UV18F C	UV24F C	UV30F C	UV36F C
Rohrleitungsanschlüsse	Flüssig		mm (Zoll)	6,35 (1/4)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)
	Gas		mm (Zoll)	12,70 (1/2)	15,88 (5/8)	15,88 (5/8)	15,88 (5/8)
	Kondensat		mm	25	25	25	25
Rohrleitungslänge	Länge AE-IE	Max	m	30	35	35	50
	Länge AE-IE	Min	m	5	5	5	5
	Höhe AE-IE	Max	m	30	30	30	30
Kältemittel R32	Werksfüllung / tCO2-Äquivalent		kg / tCO2e	1 / 0,675	1,2 / 0,81	1,2 / 0,81	1,9 / 1,283
	vorgefüllt bis		m	7,5	7,5	7,5	7,5
	Nachfüllmenge		g/m	20	40	40	40
Spannungsversorgung	über das Außengerät		V / Ph / Hz	230 / 1 / 50	230 / 1 / 50	230 / 1 / 50	230 / 1 / 50
Elektroleitung7	Zuleitung	AE	Anz. X mm²	3 x 1,5	3 x 2,5	3 x 2,5	3 x 2,5
	Steuerleitung	AE-IE	Anz. X mm²	4 x 1,5	4 x 1,5	4 x 1,5	4 x 1,5
Absicherung7	träge	Max	A	16	20	20	25

¹ Die Leistungsangaben basieren auf folgenden Bedingungen: Kühlbetrieb: Innentemperatur 27°C TK / 19°C FK, Außentemperatur 35°C TK / 24°C FK; Heizbetrieb: Innentemperatur 20°C TK / 15°C FK, Außentemperatur 7°C TK / 6°C FK; Verbindungsrohrlänge: 7,5m, Höhenunterschied: 0m / ² Leistungen geprüft nach EN14511. / ³ Schalldruckpegel gemessen im Abstand von 1,5m mittig unterhalb des Gerätes. / ⁴ Schallleistungspegel gemessen nach DIN EN ISO 3741 / ⁵ Förderhöhe gemessen von Unterkante Gerät bis Oberkante Kondensatleitung. / ⁶ Schalldruckpegel gemessen im Abstand von 1m und in einer Höhe von 1,5m. / ⁷ Die Dimensionierung der Elektroleitung und der Absicherung muss den jeweiligen örtlichen und nationalen gesetzlichen Vorschriften entsprechen.
