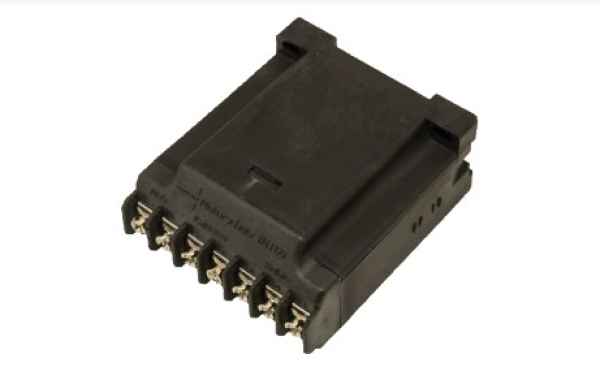

Kriwan Motorschutzgerät intern INT 69 230V 22A461
Hersteller: Kriwan
Beschreibung
An dem Messkreis-Eingang des INT69 können bis zu neun PTC Sensoren nach DIN 44081, DIN 44082 auch mit unterschiedlichen Nennansprechtemperaturen, angeschlossen werden. Es ist somit möglich, mit nur einem Auslösegerät INT69 mehrere Messstellen zu überwachen. Erreicht die Temperatur in einem der zu überwachenden Teile oder Sektionen die Nennansprechtemperatur des jeweiligen PTC Sensors, wird dieser hochohmig und das Auslösegerät schaltet ab. Das Gerät schaltet nach Rückkühlung selbstständig wieder ein. Der Relais-Schaltausgang ist als potenzialfreier Umschaltkontakt ausgeführt. Dieser Schaltkreis arbeitet nach dem Ruhestromprinzip, d.h., auch bei Sensor- oder Kabelbruch fällt das Relais in Ruhelage und schaltet ab. Galvanische Trennung besteht zwischen Sensor-, Relais- und Versorgungsstromkreisen.
Eigenschaften
- Art: 1-9 PTC Sensoren nach DIN 44081, DIN 44082 in Serie
- R25, ges: <1,8kΩ
- Rauslösen: 4,5kΩ ±20%
- Rrückstellen: 2,75kΩ ±20%
- Max. Länge Anschlussleitung: 30m
- Mechanische Lebensdauer: Ca. 1 Mio. Schaltspiele
- Anschlussart: Schraubklemmen
- Gehäusematerial: PA glasfaserverstärkt
An dem Messkreis-Eingang des INT69 können bis zu neun PTC Sensoren nach DIN 44081, DIN 44082 auch mit unterschiedlichen Nennansprechtemperaturen, angeschlossen werden. Es ist somit möglich, mit nur einem Auslösegerät INT69 mehrere Messstellen zu überwachen.Erreicht die Temperatur in einem der zu überwachenden Teile oder Sektionen die Nennansprechtemperatur des jeweiligen PTC Sensors, wird dieser hochohmig und das Auslösegerät schaltet ab.Das Gerät schaltet nach Rückkühlung selbstständig wieder ein.Der Relais-Schaltausgang ist als potenzialfreier Umschaltkontakt ausgeführt. Dieser Schaltkreis arbeitet nach dem Ruhestromprinzip, d.h., auch bei Sensor- oder Kabelbruch fällt das Relais in Ruhelage und schaltet ab.Galvanische Trennung besteht zwischen Sensor-, Relais- und Versorgungsstromkreisen.
