Produkteigenschaften

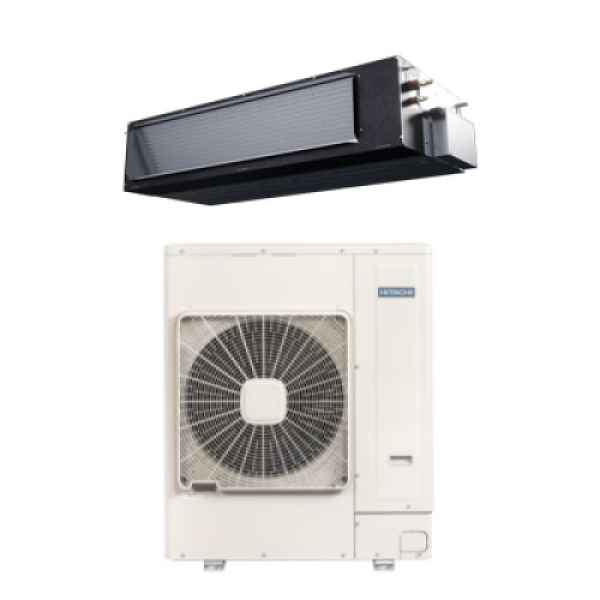

Zuverlässige Klimalösung, perfekt für Privathaushalte und Gewerbe.
Einfache Installation sowie WartungDie kanalgeräte dieser Serie zeichnen sich durch eine einfache und schnelle Zugänglichkeit zu allen internen Komponenten aus:
- Leicht zugängliche Platine
- Zugang zum Filter sowohl von links als auch von der rechten Geräteseite.
Externe statische PressungDie RPIH-Geräte wurden entwickelt, um eine sehr hohe externe statische Pressung zu überwinden. Der neue 250 W mit innovativer Eigenkühlung und ein neues Wärmetauscherkonzept treiben das Gerät zu Höchstleistungen an.
200 Pa externe statische Pressung ist das Ergibnis aus der Entwicklung des neuen RPIH-Modells.
Ein-/ AusgangssignaleStandartmäßig stehen am Innengerät nützlich Ein- und Ausgangssignale zur Verfügung. Hiermit können z.B. ein Fensterkontakt oder Not-Stop realisiert werden.
Integrierte KondensatpumpeDie Innengeräte verfügen über eine eingebaute Kondensatpumpe. Sie wird automatisch aktiviert, wenn der angesammelte Wasserstand ein bestimmtes Niveau erreicht hat und in der Lage ist,
das Kondensat gemessen von der Unterkante des Geräts 850 mm hochzupumpen.
Technische Daten
| Kühlbetrieb | | 4PS | 5PS | 6PS |
| Kältenennleistung (Regelbereich) | kW | 10,0 (4,5-11,2) | 12,5 (5,7-14,0) | 14,0 (6,0-16,0) |
| Nennleistungsaufnahme | kW | 2,56 | 3,38 | 4,38 |
| EER | | 3,73 | 3,37 | - |
| Energieeffizinzklasse | | A++ | A++ | - |
| SEER (Mittlere Klimazone) | | 7,18 | 6,84 | 7,06 | 6,79 | - |
| Pdesign,c (35°C) | kW | 10,0 | 11,9 | - |
| Jährlicher Enrgieverbrauch | kWh/Jahr | 507 | 531 | 590 | 613 | - |
| Einsatzgrenzen (Außeneinheit) | °C | -15 ~ +46 | -15 ~ +46 | -15 ~ +46 |
| Heizbetrieb | | |
| Heiznennleistung (Regelbereich) | kW | 11,2 (5,0-14,0) | 14,0 (5,0-16,0) | 16,0 (5,0-18,0) |
| Nennleistungsaufnahme | kW | 2,65 | 3,52 | 3,64 |
| COP | | 3,73 | 3,52 | - |
| Energieeffizienzklasse | | A+ | A+ | - |
| SCOP (Mittlere Klimazone) | | 4,38 | 4,36 | - |
| Pdesign,h (-10°C) | kW | 8,7 | 11,93 | 14,2 |
| Jährlicher Energieverbrauch | kWh/Jahr | 2746 | 2747 | 3828 | 3829 | - |
| Einsatzgrenzen | °C | -20 ~ +15 | -20 ~ +15 | -20 ~ +15 |

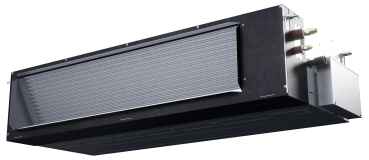

| Inneneinheit | | RPIH-4.0FSRE | RPIH-5.0FSRE | RPIH-6.0FSRE |
| Schalldruckpegel Kühlen: Low ~ High (1) | dB(A) | 35/38/39 | 36/38/40 | 36/38/40 |
| Schallleistungspegel Kühlen | dB(A) | 62 | 64 | 64 |
| Luftmenge Kühlen: Low ~ High | m³/h | 1560-1860-2160 | 1800-2100-2400 |
| Externe Pressung: Nominal (min. ~ max.) | Pa | 50 (0-150) |
| Entfeuchtungsleistung | l/h | 5,4 | 6,5 | 6,7 |
| Abmessungen (H x B x T) | mm | 340x1474x600 |
| Gewicht | kg | 43 |
| Förerhöhe Kondensatpumpe | mm | 850 von der Unterkante Gerät |
| Kondensatanschluss | mm | Ø32 |

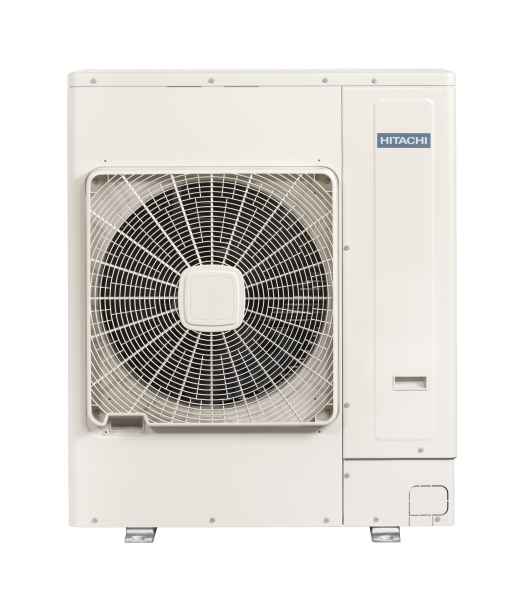

| Außeneinheit | | RAS-4HVRC2E | RAS-4HRC2E | RAS-5HVRC2E | RAS-5HRC2E | RAS-6HVRC2E | RAS-6HRC2E |
| Spannungsversorgung | V/Ph/Hz | 230/1/50 | 400/3/50 | 230/1/50 | 400/3/50 | 230/1/50 | 400/3/50 |
| Schalldruckpegel Kühlen (1) | dB(A) | 54 | 54 | 56 |
| Schalldruckpegel Heizen (1) | dB(A) | 54 | 54 | 56 |
| Schallleistungspegel Kühlen | dB(A) | 70 | 70 | 72 |
| Luftmenge kühlen | m³/h | 4800 | 4800 | 4800 |
| Abmessungen (H x B x T) | mm | 1140x950x370 | 1140x950x370 | 1140x950x370 |
| Gewicht | kg | 84 | 84 | 84 |
| Kältedaten | | |
| Rohrleitungsanschluss (Flüssigkeits- | Saugleitung) | Zoll(mm) | 3/8'' (9,53) | 5/8'' (15,88) | 3/8'' (9,53) | 5/8'' (15,88) | 3/8'' (9,53) | 5/8'' (15,88) |
| Kältemittelfüllmenge R32 / CO2-Äquivalent | kg/t | 3,0/2,025 | 3,0/2,025 | 3,0/2,025 |
| Vorgefüllt bis | m | 20 | 20 | 20 |
| Leitungslänge (min ~ max) | m | 5 ~ 75 | 5 ~ 75 | 5 ~ 75 |
| Zusätzliche Kältemittelfüllmenge | g/m | 45 | 45 | 45 |
| Maximale Höhendifferenz (AE höher / AE tiefer) | m | 30/20 | 30/20 | 30/20 |
| Elektrische Daten | | |
| Spannungsversorgung | V/Ph/Hz | 230/1/50 | 400/3/50 | 230/1/50 | 400/3/50 | 230/1/50 | 400/3/50 |
| Nennbetriebsstrom | A | 12,4 | 4,4 | 16,3 | 5,7 | 21,1 | 7,4 |
| Max. Stromaufnahme | A | 22,5 | 15 | 22,5 | 15 | 22,5 | 15 |
| Zuleitungsquerschnitt (2) | mm² | 3 x 6,0 | 5 x 4,0 | 3 x 6,0 | 5 x 4,0 | 3 x 6,0 | 5 x 4,0 |
| Steuerleitung zwischen IE und AE (abgeschirmt) | mm² | 2 x 0,75 | 2 x 0,75 | 2 x 0,75 |
| Empfohlene Absicherung (träge) (2) | A | 1 x 25 | 3 x 20 | 1 x 25 | 3 x 20 | 1 x 25 | 3 x 20 |
(1) Schalldruckmessungen wurden in einem Abstand von 1 Meter im Freifeld des Geräts durchgeführt (siehe technisches Manual).
(2) Angaben zu Elektrozuleitungen und Absicherunge müssen nach VDE-Richtlinien (VDE0100) und Vorschriften der örtlichen EVU's bestimmt werden.
