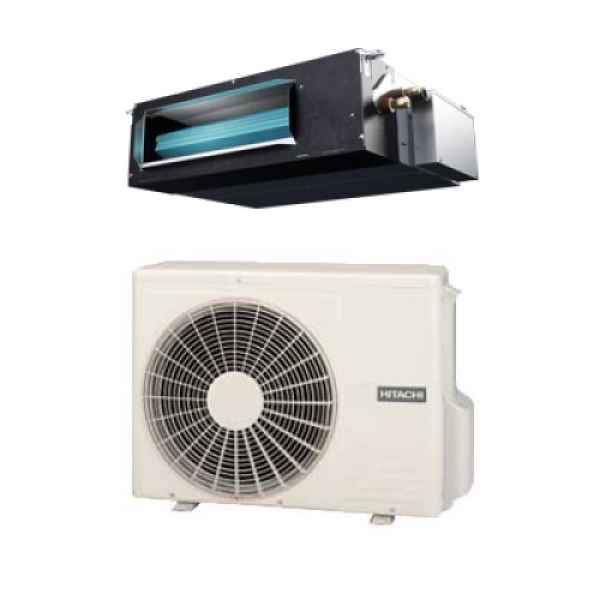

HITACHI SystemFree Utopia IVX Singlesplit Kanalgerät RPI-2.0FSRE + RAS-2.0HVNP1 Set - 5,0 kW

Produkteigenschaften

Flexible Klimalösung für ein breites Anwendungsfeld.

Beweungssensor
Der SOR-MSK-Sensor kann zur besseren Energieausnutzung, an der Inneneinheit angebracht werden, wodurch der Komfort erhöht und die Leistungsaufnahme reduziert wird.

Kompatibel mit Airzone
Die Inneneinheit kann an motorbetriebene Anschlusskästen angeschlossen werden, die eine Luftverteilung in bis zu 6 Zonene ermöglichen. Die Anwendung erlaubt auch für den Einsatz von Airzone Zentralsteuerungen.

Ein-/ Ausgangssignale
Standartmäßig stehen am Innengerät nützlich Ein- und Ausgangssignale zur Verfügung. Diese Möglichkeit sowie die Rückmeldung über den Betriebszustand sind nur zwei wesentliche Funktionen, die hier neben diverser anderer Funktionen genannt werden.

Integrierte Kondensatpumpe
Die Innengeräte verfügen über eine eingebaute Kondensatpumpe. Sie wird automatisch aktiviert, wenn der angesammelte Wasserstand ein bestimmtes Niveau erreicht hat und in der Lage ist,
das Kondensat gemessen von der Unterkante des Geräts 850 mm hochzupumpen.

Flexilibität bei der Installation
Die Flexilibität der Kanalgeräte wurde durch die Möglichkeit erhöht, die Luftansaugung leicht den Gegebenheiten anzupassen. Mit einem Umbausatz bei der Montage kann die Luftführung von horizontal auf vertikal umgebaut werden.

Einfache Installation sowie Wartung
Die kanalgeräte dieser Serie zeichnen sich durch eine einfache und schnelle Zugänglichkeit zu allen internen Komponenten aus:
- Leicht zugängliche Platine
- Zugang zum Filter sowohl von links als auch von der rechten Geräteseite.
- Die Anschlüsse für Kältemittel und  Kondensatpumpe sind seitlich am Gerät angebracht.


Technische Daten

Kühlbetrieb		2 PS	2.5 PS	3 PS	4 PS		5 PS		6 PS
Kältenennleistung (Regelbereich)	kW	5,0 (2,2-5,6)	5,6 (2,2-6,3)	7,1 (3,2-8,0)	10,0 (4,5-11,2)		12,5 (5,7-14,0)		14,0 (6,0-16,0)
Nennleistungsaufnahme	kW	1,17	1,22	2,81	2,55		3,54		4,12
EER		3,54	3,49	2,81	3,23		3,18		3,08
Energieeffizinzklasse		A+	A	B	A		A		B
SEER (Mittlere Klimazone)		5,6	5,51	4,97	5,38	5,27	-
Pdesign,c (35°C)	kW	5,0	5,6	7,1	10,0		-
Jährlicher Enrgieverbrauch	kWh/Jahr	313	355	500	651	664	-
Einsatzgrenzen (Außeneinheit)	°C	-15 ~ +46	-15 ~ +46	-15 ~ +46	-15 ~ +46		-15 ~ +46		-15 ~ +46
Heizbetrieb
Heiznennleistung (Regelbereich)	kW	5,6 (2,2-7,1)	6,3 (2,2-8,0)	8,0 (3,5-10,6)	11,2 (5,0-14,0)		14,0 (5,0-16,0)		16,0 (5,0-18,0)
Nennleistungsaufnahme	kW	1,13	1,30	1,88	2,3		3,43		4,32
COP		3,73	3,81	3,54	4,03		3,54		3,37
Energieeffizienzklasse		A+	A+	A	A+		B		C
SCOP (Mittlere Klimazone)		4,01	4,33	3,8	4,01		-
Pdesign,h (-10°C)	kW	5,0	5,2	5,6	8,7		-
Jährlicher Energieverbrauch	kWh/Jahr	1746	1683	2061	3040		-
Einsatzgrenzen	°C	-20 ~ +15	-20 ~ +15	-20 ~ +15	-20 ~ +15		-20 ~ +15		-20 ~ +15

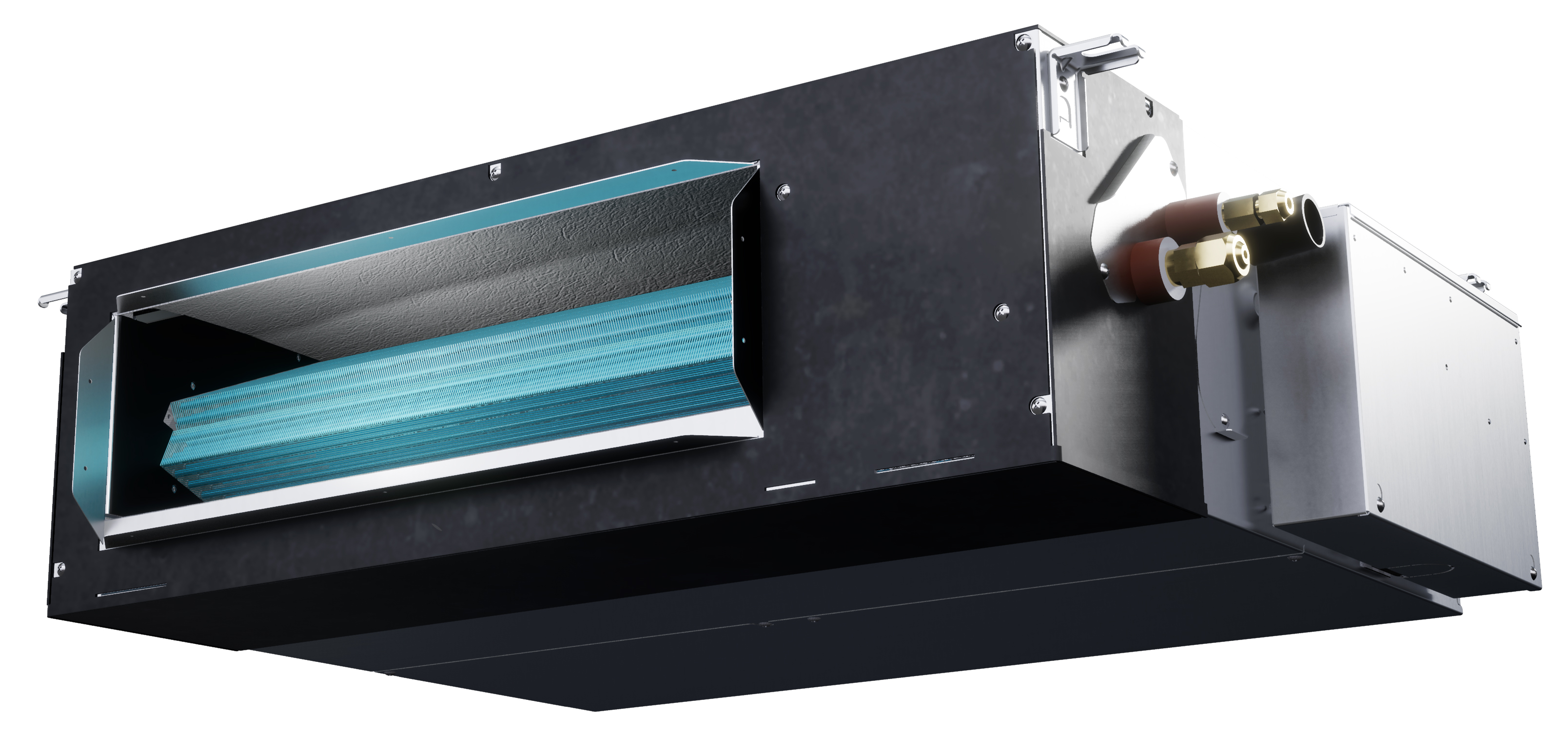

Inneneinheit		RPI-2.0FSRE	RPI-2.5FSRE	RPI-3.0FSRE	RPI-4.0FSRE		RPI-5.0FSRE		RPI-6.0FSRE
Schalldruckpegel Kühlen: Low ~ High (1)	dB(A)	29/30/32	30/32/34	31/33/35	35/38/39		36/38/40		36/38/40
Schallleistungspegel Kühlen	dB(A)	58	57	53	62		64		64
Luftmenge Kühlen: Low ~ High	m³/h	660-840-1020	1020-1200-1380	1080-1320-1560	1440-1740-2160		1860-2130-2400		1860-2220-2580
Externe Pressung: Nominal (min. ~ max.)	Pa	25 (0-150)	37 (0-150)				50 (0-150)
Entfeuchtungsleistung	l/h	2,5	3,0	3,6	5,4		6,5		6,7
Abmessungen (H x B x T)	mm	240x750x600	240x1084x600	240x1474x600
Gewicht	kg	25	30	30	36
Förerhöhe Kondensatpumpe	mm	850 von der Unterkante Gerät
Kondensatanschluss	mm	Ø32

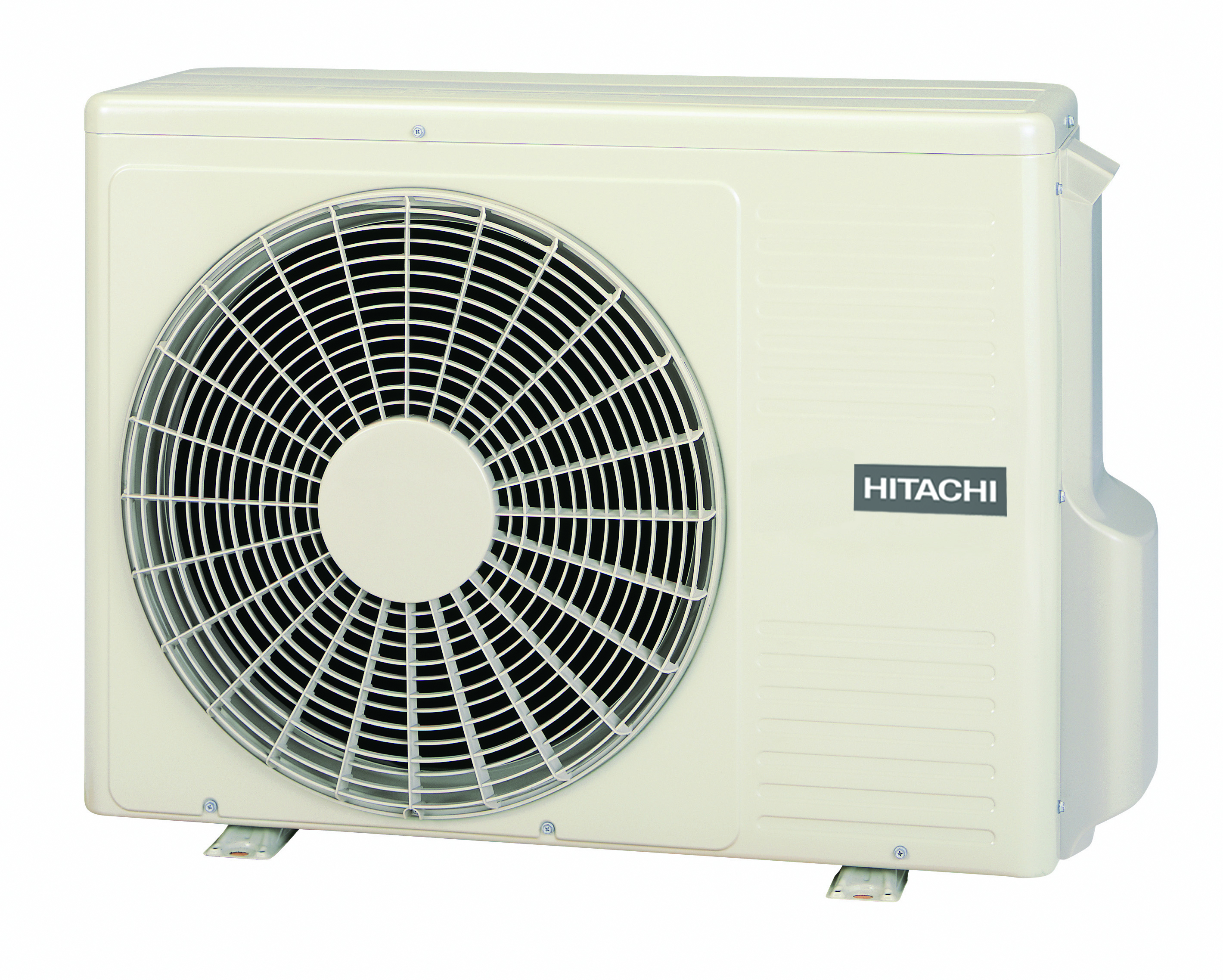

Außeneinheit		RAS-2.0HVNP1	RAS-2.5HVNP1	RAS-3HVNC1	RAS-4HVNC1E	RAS-4HNC1E	RAS-5HVNC1E	RAS-5HNC1E	RAS-6HVNC1E	RAS-6HNC1E
Spannungsversorgung	V/Ph/Hz	230/1/50	230/1/50	230/1/50	230/1/50	400/3/50	230/1/50	400/3/50	230/1/50	400/3/50
Schalldruckpegel Kühlen (1)	dB(A)	44	45	48	52		52		55
Schalldruckpegel Heizen (1)	dB(A)	46	47	50	54		54		57
Schallleistungspegel Kühlen	dB(A)	62	63	66	68		69		71
Luftmenge kühlen	m³/h	2436	2436	2682	3720	4500	4080	4500	4800
Abmessungen (H x B x T)	mm	600x792x300	600x792x300	600x792x300	1140x950x370		1140x950x370		1140x950x370
Gewicht	kg	43	43	44	79		89	91	89	91
Farbton (CIE Farbsystem)		L=79.39, a=0.00, b=4,69
Kältedaten
Rohrleitungsanschluss (Flüssigkeits- | Saugleitung)	Zoll(mm)	1/4'' (6,35) | 1/2'' (12,7)		3/8'' (9,53) | 5/8'' (15,88)			3/8'' (9,53) | 5/8'' (15,88)
Kältemittelfüllmenge R32 / CO2-Äquivalent	kg/t	1,6/3,341	1,6/3,341	1,9/3,967	3,2/6,682		3,2/6,682		3,2/6,682
Vorgefüllt bis	m	30	30	20	30		30		30
Leitungslänge (min ~ max)	m	5 ~ 50	5 ~ 50	5 ~ 50	5 ~ 70		5 ~ 75		5 ~ 75
Zusätzliche Kältemittelfüllmenge	g/m	30	30	40	40		60		60
Maximale Höhendifferenz (AE höher / AE tiefer)	m	30/20	30/20	30/20	30/20		30/20		30/20
Elektrische Daten
Spannungsversorgung	V/Ph/Hz	230/1/50	230/1/50	230/1/50	230/1/50	400/3/50	230/1/50	400/3/50	230/1/50	400/3/50
Nennbetriebsstrom	A	5,1	5,4	9,4	11,2	4,1	15,5	5,7	18,1	6,6
Max. Stromaufnahme	A	13,8	15,8	17,8	28,5	15,5	28,5	15,5	28,5	15,5
Zuleitungsquerschnitt (2)	mm²	3 x 2,5	3 x 4,0	3 x 4,0	3 x 6,0	5 x 4,0	3 x 6,0	5 x 4,0	3 x 6,0	5 x 4,0
Steuerleitung zwischen IE und AE (abgeschirmt)	mm²	2 x 0,75	2 x 0,75	2 x 0,75	2 x 0,75		2 x 0,75		2 x 0,75
Empfohlene Absicherung (träge) (2)	A	1 x 16	1 x 20	1 x 20	1 x 32	3 x 20	1 x 32	3 x 20	1 x 32	3 x 20

⁽¹⁾ Schalldruckmessungen wurden in einem Abstand von 1 Meter im Freifeld des Geräts durchgeführt (siehe technisches Manual).
⁽²⁾ Angaben zu Elektrozuleitungen und Absicherunge müssen nach VDE-Richtlinien (VDE0100) und Vorschriften der örtlichen EVU's bestimmt werden.
