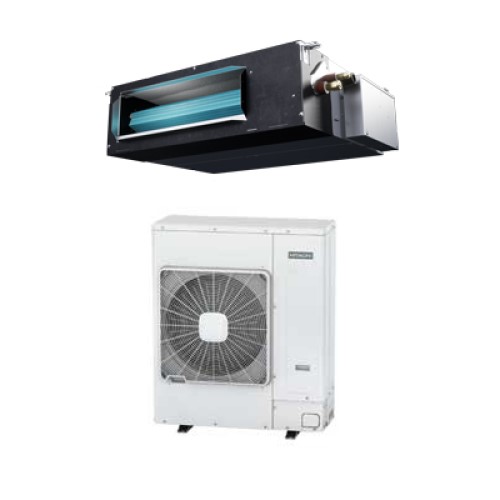

Produkteigenschaften
Flexible Klimalösung für ein breites Anwendungsfeld.
BeweungssensorDer SOR-MSK-Sensor kann zur besseren Energieausnutzung, an der Inneneinheit angebracht werden, wodurch der Komfort erhöht und die Leistungsaufnahme reduziert wird.
Kompatibel mit Airzone
Die Inneneinheit kann an motorbetriebene Anschlusskästen angeschlossen werden, die eine Luftverteilung in bis zu 6 Zonene ermöglichen. Die Anwendung erlaubt auch für den Einsatz von Airzone Zentralsteuerungen.
Ein-/ AusgangssignaleStandartmäßig stehen am Innengerät nützlich Ein- und Ausgangssignale zur Verfügung. Diese Möglichkeit sowie die Rückmeldung über den Betriebszustand sind nur zwei wesentliche Funktionen, die hier neben diverser anderer Funktionen genannt werden.
Integrierte KondensatpumpeDie Innengeräte verfügen über eine eingebaute Kondensatpumpe. Sie wird automatisch aktiviert, wenn der angesammelte Wasserstand ein bestimmtes Niveau erreicht hat und in der Lage ist,
das Kondensat gemessen von der Unterkante des Geräts 850 mm hochzupumpen.
Flexilibität bei der InstallationDie Flexilibität der Kanalgeräte wurde durch die Möglichkeit erhöht, die Luftansaugung leicht den Gegebenheiten anzupassen. Mit einem Umbausatz bei der Montage kann die Luftführung von horizontal auf vertikal umgebaut werden.
Einfache Installation sowie WartungDie kanalgeräte dieser Serie zeichnen sich durch eine einfache und schnelle Zugänglichkeit zu allen internen Komponenten aus:
- Leicht zugängliche Platine
- Zugang zum Filter sowohl von links als auch von der rechten Geräteseite.
- Die Anschlüsse für Kältemittel und Kondensatpumpe sind seitlich am Gerät angebracht.
Technische Daten
| Kühlbetrieb | | 2 PS | 2.5 PS | 3 PS | 4 PS | 5 PS | 6 PS |
| Kältenennleistung (Regelbereich) | kW | 5,0 (2,2-5,6) | 5,6 (2,2-6,3) | 7,1 (3,2-8,0) | 10,0 (4,5-11,2) | 12,5 (5,7-14,0) | 14,0 (6,0-16,0) |
| Nennleistungsaufnahme | kW | 1,17 | 1,22 | 2,81 | 2,55 | 3,54 | 4,12 |
| EER | | 3,54 | 3,49 | 2,81 | 3,23 | 3,18 | 3,08 |
| Energieeffizinzklasse | | A+ | A | B | A | A | B |
| SEER (Mittlere Klimazone) | | 5,6 | 5,51 | 4,97 | 5,38 | 5,27 | - |
| Pdesign,c (35°C) | kW | 5,0 | 5,6 | 7,1 | 10,0 | - |
| Jährlicher Enrgieverbrauch | kWh/Jahr | 313 | 355 | 500 | 651 | 664 | - |
| Einsatzgrenzen (Außeneinheit) | °C | -15 ~ +46 | -15 ~ +46 | -15 ~ +46 | -15 ~ +46 | -15 ~ +46 | -15 ~ +46 |
| Heizbetrieb | | |
| Heiznennleistung (Regelbereich) | kW | 5,6 (2,2-7,1) | 6,3 (2,2-8,0) | 8,0 (3,5-10,6) | 11,2 (5,0-14,0) | 14,0 (5,0-16,0) | 16,0 (5,0-18,0) |
| Nennleistungsaufnahme | kW | 1,13 | 1,30 | 1,88 | 2,3 | 3,43 | 4,32 |
| COP | | 3,73 | 3,81 | 3,54 | 4,03 | 3,54 | 3,37 |
| Energieeffizienzklasse | | A+ | A+ | A | A+ | B | C |
| SCOP (Mittlere Klimazone) | | 4,01 | 4,33 | 3,8 | 4,01 | - |
| Pdesign,h (-10°C) | kW | 5,0 | 5,2 | 5,6 | 8,7 | - |
| Jährlicher Energieverbrauch | kWh/Jahr | 1746 | 1683 | 2061 | 3040 | - |
| Einsatzgrenzen | °C | -20 ~ +15 | -20 ~ +15 | -20 ~ +15 | -20 ~ +15 | -20 ~ +15 | -20 ~ +15 |

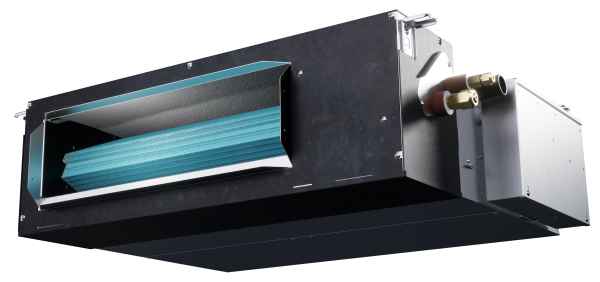

| Inneneinheit | | RPI-2.0FSRE | RPI-2.5FSRE | RPI-3.0FSRE | RPI-4.0FSRE | RPI-5.0FSRE | RPI-6.0FSRE |
| Schalldruckpegel Kühlen: Low ~ High (1) | dB(A) | 29/30/32 | 30/32/34 | 31/33/35 | 35/38/39 | 36/38/40 | 36/38/40 |
| Schallleistungspegel Kühlen | dB(A) | 58 | 57 | 53 | 62 | 64 | 64 |
| Luftmenge Kühlen: Low ~ High | m³/h | 660-840-1020 | 1020-1200-1380 | 1080-1320-1560 | 1440-1740-2160 | 1860-2130-2400 | 1860-2220-2580 |
| Externe Pressung: Nominal (min. ~ max.) | Pa | 25 (0-150) | 37 (0-150) | 50 (0-150) |
| Entfeuchtungsleistung | l/h | 2,5 | 3,0 | 3,6 | 5,4 | 6,5 | 6,7 |
| Abmessungen (H x B x T) | mm | 240x750x600 | 240x1084x600 | 240x1474x600 |
| Gewicht | kg | 25 | 30 | 30 | 36 |
| Förerhöhe Kondensatpumpe | mm | 850 von der Unterkante Gerät |
| Kondensatanschluss | mm | Ø32 |

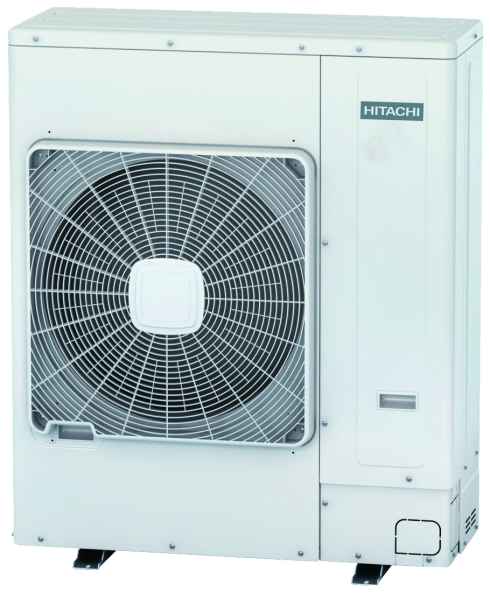

| Außeneinheit | | RAS-2.0HVNP1 | RAS-2.5HVNP1 | RAS-3HVNC1 | RAS-4HVNC1E | RAS-4HNC1E | RAS-5HVNC1E | RAS-5HNC1E | RAS-6HVNC1E | RAS-6HNC1E |
| Spannungsversorgung | V/Ph/Hz | 230/1/50 | 230/1/50 | 230/1/50 | 230/1/50 | 400/3/50 | 230/1/50 | 400/3/50 | 230/1/50 | 400/3/50 |
| Schalldruckpegel Kühlen (1) | dB(A) | 44 | 45 | 48 | 52 | 52 | 55 |
| Schalldruckpegel Heizen (1) | dB(A) | 46 | 47 | 50 | 54 | 54 | 57 |
| Schallleistungspegel Kühlen | dB(A) | 62 | 63 | 66 | 68 | 69 | 71 |
| Luftmenge kühlen | m³/h | 2436 | 2436 | 2682 | 3720 | 4500 | 4080 | 4500 | 4800 |
| Abmessungen (H x B x T) | mm | 600x792x300 | 600x792x300 | 600x792x300 | 1140x950x370 | 1140x950x370 | 1140x950x370 |
| Gewicht | kg | 43 | 43 | 44 | 79 | 89 | 91 | 89 | 91 |
| Farbton (CIE Farbsystem) | | L=79.39, a=0.00, b=4,69 |
| Kältedaten | | |
| Rohrleitungsanschluss (Flüssigkeits- | Saugleitung) | Zoll(mm) | 1/4'' (6,35) | 1/2'' (12,7) | 3/8'' (9,53) | 5/8'' (15,88) | 3/8'' (9,53) | 5/8'' (15,88) |
| Kältemittelfüllmenge R32 / CO2-Äquivalent | kg/t | 1,6/3,341 | 1,6/3,341 | 1,9/3,967 | 3,2/6,682 | 3,2/6,682 | 3,2/6,682 |
| Vorgefüllt bis | m | 30 | 30 | 20 | 30 | 30 | 30 |
| Leitungslänge (min ~ max) | m | 5 ~ 50 | 5 ~ 50 | 5 ~ 50 | 5 ~ 70 | 5 ~ 75 | 5 ~ 75 |
| Zusätzliche Kältemittelfüllmenge | g/m | 30 | 30 | 40 | 40 | 60 | 60 |
| Maximale Höhendifferenz (AE höher / AE tiefer) | m | 30/20 | 30/20 | 30/20 | 30/20 | 30/20 | 30/20 |
| Elektrische Daten | | |
| Spannungsversorgung | V/Ph/Hz | 230/1/50 | 230/1/50 | 230/1/50 | 230/1/50 | 400/3/50 | 230/1/50 | 400/3/50 | 230/1/50 | 400/3/50 |
| Nennbetriebsstrom | A | 5,1 | 5,4 | 9,4 | 11,2 | 4,1 | 15,5 | 5,7 | 18,1 | 6,6 |
| Max. Stromaufnahme | A | 13,8 | 15,8 | 17,8 | 28,5 | 15,5 | 28,5 | 15,5 | 28,5 | 15,5 |
| Zuleitungsquerschnitt (2) | mm² | 3 x 2,5 | 3 x 4,0 | 3 x 4,0 | 3 x 6,0 | 5 x 4,0 | 3 x 6,0 | 5 x 4,0 | 3 x 6,0 | 5 x 4,0 |
| Steuerleitung zwischen IE und AE (abgeschirmt) | mm² | 2 x 0,75 | 2 x 0,75 | 2 x 0,75 | 2 x 0,75 | 2 x 0,75 | 2 x 0,75 |
| Empfohlene Absicherung (träge) (2) | A | 1 x 16 | 1 x 20 | 1 x 20 | 1 x 32 | 3 x 20 | 1 x 32 | 3 x 20 | 1 x 32 | 3 x 20 |
(1) Schalldruckmessungen wurden in einem Abstand von 1 Meter im Freifeld des Geräts durchgeführt (siehe technisches Manual).
(2) Angaben zu Elektrozuleitungen und Absicherunge müssen nach VDE-Richtlinien (VDE0100) und Vorschriften der örtlichen EVU's bestimmt werden.
