Produkteigenschaften

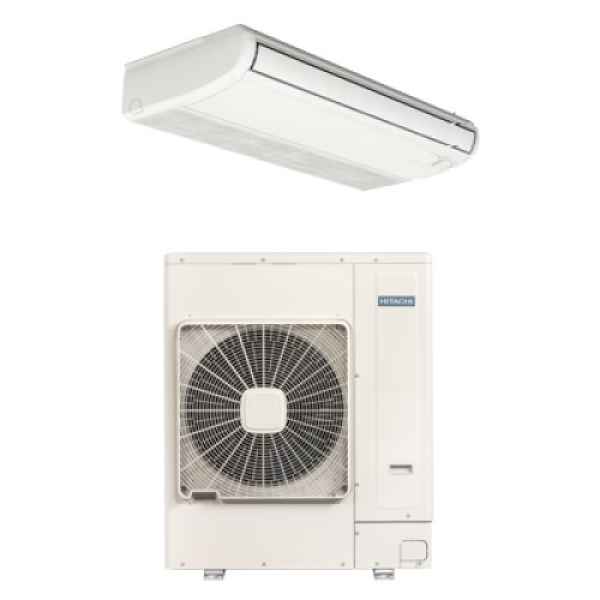

Ein Leistungsstarkes System für alle kommerziellen Anwendungen.
Zuverlässig auch bei extremen TemperaturenMit Prime können Sie bei bis zu -20 °C Außentemperatur heizen und bis zu 46 °C kühlen.
Gleichmäßige TemperaturDank des aerodynamisch geformten Luftleitblechs und der angepassten Lüftersteuerung bleibt Ihre Raumtemperatur stabil und Kaltluftströme werden reduziert.
Geeignet für Räume mit hohen DeckenBei diesem Gerät kann eine sehr hohe Luftleistung gewählt werden, um eine optimale Luftverteilung zu gewährleisten.
ECO-BewegungssensorZur Optimierung des Energieverbrauchs kann ein ECO-Bewegungssensor eingebaut werden. Er registriert, ob ein Raum belegt ist und passt den Betrieb entsprechend an.
Das spart unnötige Betriebskosten.
Große FlexilibitätBei den 4 bis 6 PS-Modellen kann eine maximale Rohrleitungslänge von 75m und ein Höhenunterschied von 30m überwunden werden.
Beeindruckend LeiseDie Geräte dieser Serie zählen mit Abstand zu den leisesten Unterdeckengeräten im Markt. In der Lüfterstufe "Low" erzeugt das Leistungsstärkste Modell mit 14 kW Kältenennleistung gerade mal einen Schalldruckpegel von 36 dB(A).
Technische Daten
| Kühlbetrieb | | 3PS | 4PS | 5PS | 6PS |
| Kältenennleistung (Regelbereich) | kW | 7,1 (3,2-8,0) | 10,0 (4,5-11,2) | 12,5 (5,7-14,0) | 14,0 (6,0-16,0) |
| Nennleistungsaufnahme | kW | 1,67 | 2,56 | 3,38 | 4,38 |
| EER | | 3,91 | 3,47 | 3,06 | - |
| Energieffizienzklasse | | A++ | A+ | A+ | - |
| SEER (Mittlere Klimazone) | | 7,02 | 5,93 | 5,7 | 6,09 | 5,89 | - |
| Pdesign,c (35°C) | kW | 7,1 | 10,0 | 11,9 | - |
| Jährlicher Energieverbrauch | kWh/Jahr | 354 | 612 | 636 | 684 | 708 | - |
| Einsatzgrenzen (Außeneinheit) | °C | -15 ~ +46 | -15 ~ +46 | -15 ~ +46 | -15 ~ +46 |
| Heizbetrieb | | |
| Heiznennleistung (Heizbetrieb) | kW | 8,0 (3,5-10,6) | 11,2 (5,0-14,0) | 14,0 (5,0-16,0) | 16,0 (5,0-18,0) |
| Nennleistungsaufnahme | kW | 1,79 | 2,65 | 3,52 | 3,64 |
| COP | | 3,52 | 3,47 | 3,21 | 3,64 |
| Energieeffizienzklasse | | A+ | A+ | A+ | - |
| SCOP (Mittlere Klimazone) | | 4,09 | 4,13 | 4,12 | 4,09 | 4,09 | - |
| Pdesign,h (-10°C) | kW | 6,0 | 8,7 | 11,93 | - |
| Jährlicher Energieverbrauch | kWh/Jahr | 2054 | 2917 | 2918 | 4069 | 4070 | - |
| Einsatzgrenzen | °C | -20 ~ +15 | -20 ~ +15 | -20 ~ +15 | -20 ~ +15 |

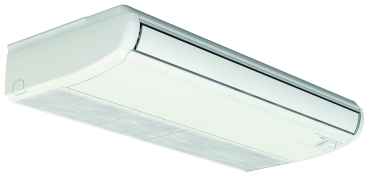

| Inneneinheit | | RPC-3.0FSR | RPC-4.0FSR | RPC-5.0FSR | RPC-6.0FSR |
| Schalldruckpegel Kühlen: Low ~ Extra High (1) | dB(A) | 29-33-37-40 | 32-37-42-44 | 35-41-45-48 | 36-42-47-49 |
| Schallleistungspegel Kühlen: Low ~ Extra High | dB(A) | 44-48-52-56 | 47-52-57-60 | 50-56-60-64 | 51-57-62-65 |
| Luftmenge Kühlen: Low ~ Extra High | m³/h | 750-930-1110-1260 | 1020-1320-1590-1800 | 1200-1530-1860-2100 | 1260-1620-1950-2220 |
| Entfeuchtungsleitung | l/h | 3,9 | 5,5 | 6,5 | 6,8 |
| Abmessungen (H x B x T) | mm | 235x1270x690 | 235x1580x690 |
| Gewicht | kg | 35 | 41 |
| Kondensatanschluss | mm | Ø32 |
| Farbton (Munsell Farbsystem) | | neutral Weiß (4.56Y8.85/0.38) |

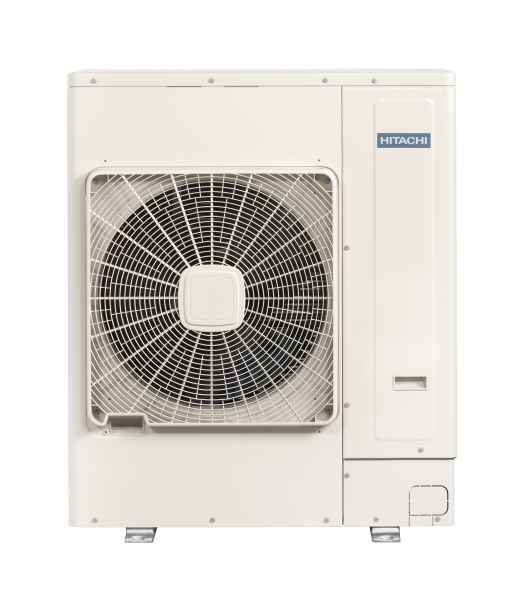

| Außeneinheit | | RAS-3HVRC2 | RAS-4HVRC2E | RAS-4HRC2E | RAS-5HVRC2E | RAS-5HRC2E | RAS-6HVRC2E | RAS-6HRC2E |
| Spannungsversorgung | V/Ph/Hz | 230/1/50 | 230/1/50 | 400/3/50 | 230/1/50 | 400/3/50 | 230/1/50 | 400/3/50 |
| Schalldruckpegel Kühlen (1) | dB(A) | 54 | 54 | 54 | 56 |
| Schalldruckpegel Heizen | dB(A) | 52 | 54 | 54 | 56 |
| Schallleistungspegel Kühlen | dB(A) | 69 | 70 | 70 | 72 |
| Luftmenge Kühlen | m³/h | 2982 | 4800 | 4800 | 4800 |
| Abmessungen (H x B x T) | mm | 629x799x300 | 1140x950x370 | 1140x950x370 | 1140x950x370 |
| Gewicht | kg | 48 | 84 | 84 | 84 |
| Farbton (Munsell Farbsystem) | | Natürliches Grau (1.0Y8.5/0.5) |
| Kältedaten | | |
| Rohrleitungsanschluss (Flüssigkeits- | Saugleitung) | Zoll(mm) | 3/8'' (9,53) | 5/8'' (15,88) | 3/8'' (9,53) | 5/8'' (15,88) |
| Kältemittelfüllmenge R32 / CO2-Äquivalent | kg/t | 1,7/1,283 | 3,0 / 2,025 | 3,0 / 2,025 | 3,0 / 2,025 |
| Vorgefüllt bis | m | 20 | 20 | 20 | 20 |
| Leitungslänge (min ~ max) | m | 5 ~ 50 | 5 ~ 75 | 5 ~ 75 | 5 ~ 75 |
| Zusätzliche Kältemittelfüllmenge | g/m | 45 | 45 | 45 | 45 |
| Maximale Höhendiferenz (AE höher / AE tiefer) | m | 30/20 | 30/20 | 30/20 | 30/20 |
| Elektrische Daten | | |
| Spannungsversorgung | V/Ph/Hz | 230/1/50 | 230/1/50 | 400/3/50 | 230/1/50 | 400/3/50 | 230/1/50 | 400/3/50 |
| Nennbetriebsstrom | A | 20 | 20 | 20 | 20 |
| Max. Stromaufnahme | A | 15,8 | 22,5 | 15 | 22,5 | 15 | 22,5 | 15 |
| Zuleitungsquerschnitt (2) | mm² | 3 x 4,0 | 3 x 6,0 | 5 x 4,0 | 3 x 6,0 | 5 x 4,0 | 3 x 6,0 | 5 x 4,0 |
| Steuerleitung zwischen IE und AE (abgeschirmt) | mm² | 2 x 0,75 | 2 x 0,75 | 2 x 0,75 | 2 x 0,75 |
| Empfohlene Absicherung (träge) (2) | A | 1 x 20 | 1 x 25 | 3 x 20 | 1 x 25 | 3 x 20 | 1 x 25 | 3 x 20 |
(1) Schalldruckmessungen wurden in einem Abstand von 1 Meter im Freifeld des Geräts durchgeführt (siehe technisches Manual).
(2) Angaben zu elektrozuleitungen und Absicherungen müssen nach VDE-Richtlinien (VDE0100) und Vorschriften der örtlichen EVU's bestimmt werden.
