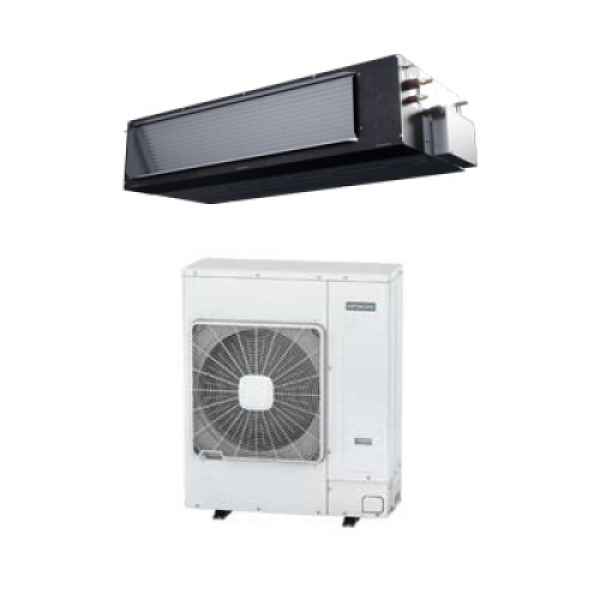

Produkteigenschaften
Zuverläsige Klimalösung, perfekt für Privathaushalte und Gewerbe.
Einfache Installation sowie Wartung

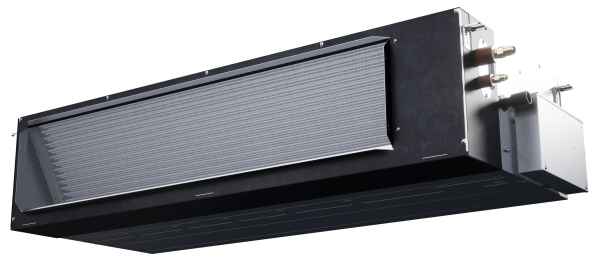

Die kanalgeräte dieser Serie zeichnen sich durch eine einfache und schnelle Zugänglichkeit zu allen internen Komponenten aus:
- Leicht zugängliche Platine
- Zugang zum Filter sowohl von links als auch von der rechten Geräteseite.
- Die Anschlüsse für Kältemittel und Kondensatpumpe sind seitlich am Gerät angebracht.
Externe statische Pressung
Die RPIH-Geräte wurden entwickelt, um eine sehr hohe statische Pressung zu überwinden. Der neue 250 W Lüftermotor mit innovativer Eigenkühlung und ein neues Wärmetauscherkonzept treiben das Gerät zu Höchstleistungen an.
200 Pa externe statische Pressung ist das Ergebnis aus der Entwicklung des neuen RPIH-Modells.
Ein-/ Ausgangssignale
Standartmäßig stehen am Innengerät nützlich Ein- und Ausgangssignale zur Verfügung. Hiernit können z.B. Fensterkontakt oder Not-Stop realisiert werden.
Integrierte Kondensatpumpe
Die Innengeräte verfügen über eine eingebaute Kondensatpumpe. Sie wird automatisch aktiviert, wenn der angesammelte Wasserstand ein bestimmtes Niveau erreicht hat und in der Lage ist,
das Kondensat gemessen von der Unterkante des Geräts 850 mm hochzupumpen.
Technische Daten
| Kühlbetrieb |
|
4 PS |
5 PS |
6 PS |
8 PS |
10 PS |
| Kältenennleistung (Regelbereich) |
kW |
10,0 (4,5-11,2) |
12,5 (5,7-14,0) |
14,0 (6,0-16,0) |
20,0 (8,0-22,4) |
25,0 (10,0-28,0) |
| Nennleistungsaufnahme |
kW |
2,55 |
3,54 |
4,12 |
5,69 |
8,02 |
| EER |
|
3,23 |
3,18 |
3,08 |
3,36 |
3,02 |
| Energieeffizienzklasse |
|
A |
A |
B |
- |
| SEER (Mittlere Klimazone) |
|
5,38 |
5,27 |
- |
- |
6,8 |
6,6 |
| Pdesign, c (35°C) |
kW |
10,0 |
- |
- |
20,0 |
25,0 |
| Jährlicher Energieverbrauch |
kWh/Jahr |
651 |
664 |
- |
- |
- |
| Einsatzgrenzen (Außeneinheit) |
°C |
-15 ~ +46 |
-15 ~ +46 |
-15 ~ +46 |
-15 ~ +46 |
-15 ~ +46 |
| Heizbetrieb |
|
|
| Heiznennleistung (Regelbereich) |
kW |
11,2 (5,0-14,0) |
14,0 (5,0-16,0) |
16,0 (5,0-18,0) |
22,4 (6,3-28,0) |
28,0 (8,0-35,0) |
| Nennleistungsaufnahme |
kW |
2,3 |
3,43 |
4,32 |
5,62 |
7,45 |
| COP |
|
4,03 |
3,54 |
3,37 |
3,81 |
3,63 |
| Energieeffizienzklasse |
|
A+ |
A+ |
C |
- |
| SCOP (Mittlere Klimazone) |
|
4,01 |
- |
- |
4,18 |
3,8 |
| Pdesign, h (-10°C) |
kW |
8,7 |
- |
- |
16,2 |
18,48 |
| Jährlicher Energieverbrauch |
kWh/Jahr |
3040 |
- |
- |
- |
| Einsatzgrenzen |
°C |
-20 ~ +15 |
-20 ~ +15 |
-20 ~ +15 |
-20 ~ +15 |
-20 ~ +15 |
| Inneneinheit |
|
RPIH-4.0FSRE |
RPIH-5.0FSRE |
RPIH-6.0FSRE |
RPI-8.0FSN3E |
RPI-10.0FSN3E |
| Schalldruckpegel Kühlen: Low ~ High (1) |
dB(A) |
35/38/39 |
36/38/40 |
36/38/40 |
51/54/54 |
52/55/55 |
| Schallleistungspegel Kühlen |
dB(A) |
62 |
64 |
64 |
77 |
78 |
| Luftmenge Kühlen: Low ~ High |
m³/h |
1560-1860-2160 |
1800-2100-2400 |
3600-3960-3960 |
4110-4500-4500 |
| Externe Pressung: Nominal (min. ~ max.) |
Pa |
50 (0-200) |
180 (0-220) |
| Entfeuchtungsleistung |
l/h |
5,4 |
6,5 |
6,7 |
10,0 |
10,4 |
| Abmessungen (H x B x T) |
mm |
340x1474x600 |
423x1592x600 |
| Gewicht |
kg |
43 |
85 |
87 |
| Förderhöhe Kondensatpumpe |
mm |
850 von der Unterkante Gerät |
keine Kondensatpumpe enthalten |
| Kondensatanschluss |
mm |
Ø32 |
Ø25 |

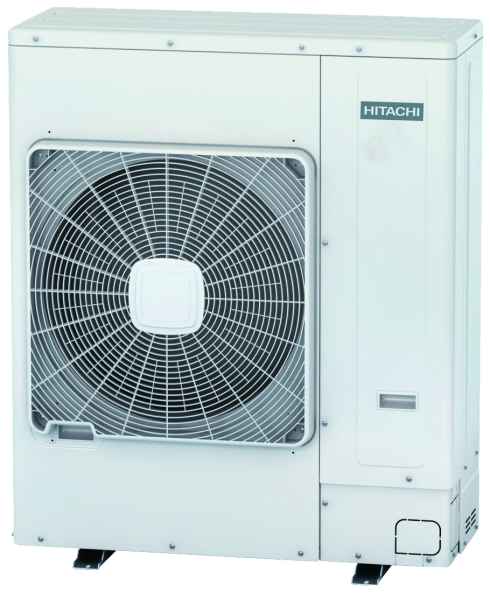

| Außeneinheit |
|
RAS-4HVNC1E |
RAS-4HNC1E |
RAS-5HVNC1E |
RAS-5HNC1E |
RAS-6HVNC1E |
RAS-6HNC1E |
RAS-8HNCE |
RAS-10HNCE |
| Spannungsversorgung |
V/Ph/Hz |
230/1/50 |
400/3/50 |
230/1/50 |
400/3/50 |
230/1/50 |
400/3/50 |
400/3/50 |
400/3/50 |
| Schalldruckpegel Kühlen (1) |
dB(A) |
52 |
52 |
55 |
57 |
58 |
| Schalldruckpegel Heizen (1) |
dB(A) |
54 |
54 |
57 |
59 |
60 |
| Schallleistungspegel Kühlen |
dB(A) |
68 |
69 |
71 |
76 |
76 |
| Luftmenge Kühlen |
m³/h |
3720 |
4500 |
4080 |
4500 |
4800 |
7620 |
8040 |
| Abmessungen (H x B x T) |
mm |
1140x950x370 |
1140x950x370 |
1140x950x370 |
1380x950x370 |
| Gewicht |
kg |
79 |
89 |
91 |
136 |
138 |
| Kältedaten |
|
|
| Rohrleitungsanschluss (Flüssigkeits- | Saugleitung) |
Zoll(mm) |
3/8'' (9,53) | 5/8'' (15,88) |
3/8'' (9,53) | 5/8'' (15,88) |
3/8'' (9,53) | 5/8'' (15,88) |
3/8'' (9,53) | 1'' (25,4) |
1/2'' (12,7) | 1'' (25,4) |
| Kältemittelfüllmenge R32 / CO2-Äquivalent |
kg/t |
3,2/6,682 |
3,2/6,682 |
3,2/6,682 |
5,7/11,902 |
6,2/12,946 |
| Vorgefüllt bis |
m |
30 |
30 |
30 |
30 |
30 |
| Leitungslänge (min ~ max) |
m |
5 ~ 70 |
5 ~ 75 |
5 ~ 75 |
5 ~ 100 |
5 ~ 100 |
| Zusätzliche Kältemittelfüllmenge |
g/m |
40 |
60 |
60 |
muss berechnet werden |
| Maximale Höhendifferenz (AE höher / AE tiefer) |
m |
30/20 |
30/20 |
30/20 |
30/20 |
30/20 |
| Elektrische Daten |
|
|
| Spannungsversorgung |
V/Ph/Hz |
230/1/50 |
400/3/50 |
230/1/50 |
400/3/50 |
230/1/50 |
400/3/50 |
400/3/50 |
400/3/50 |
| Nennbetriebsstrom |
A |
11,2 |
4,1 |
15,5 |
5,7 |
18,1 |
6,6 |
9,1 |
12,9 |
| Max. Stromaufnahme |
A |
28,5 |
15,5 |
28,5 |
15,5 |
28,5 |
15,5 |
24,0 |
24,0 |
| Zuleitungsquerschnitt |
mm² |
3 x 6,0 |
5 x 4,0 |
3 x 6,0 |
5 x 4,0 |
3 x 6,0 |
5 x 4,0 |
5 x 6,0 |
5 x 6,0 |
| Steuerleitung zwischen IE und AE (abgeschirmt) |
mm² |
2 x 0,75 |
2 x 0,75 |
2 x 0,75 |
2 x 0,75 |
2 x 0,75 |
| Empfohlene Absicherung (träge) |
A |
1 x 32 |
3 x 20 |
1 x 32 |
3 x 20 |
1 x 32 |
3 x 20 |
3 x 30 |
3 x 30 |
(1) Schalldruckmessungen wurden in einem Abstand von 1 Meter im Freifeld des Geräts durchgeführt (siehe technisches Manual).
(2) Angaben zu Elektrozuleitungen und Absicherunge müssen nach VDE-Richtlinien (VDE0100) und Vorschriften der örtlichen EVU's bestimmt werden.
