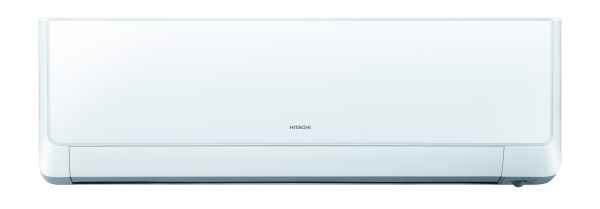

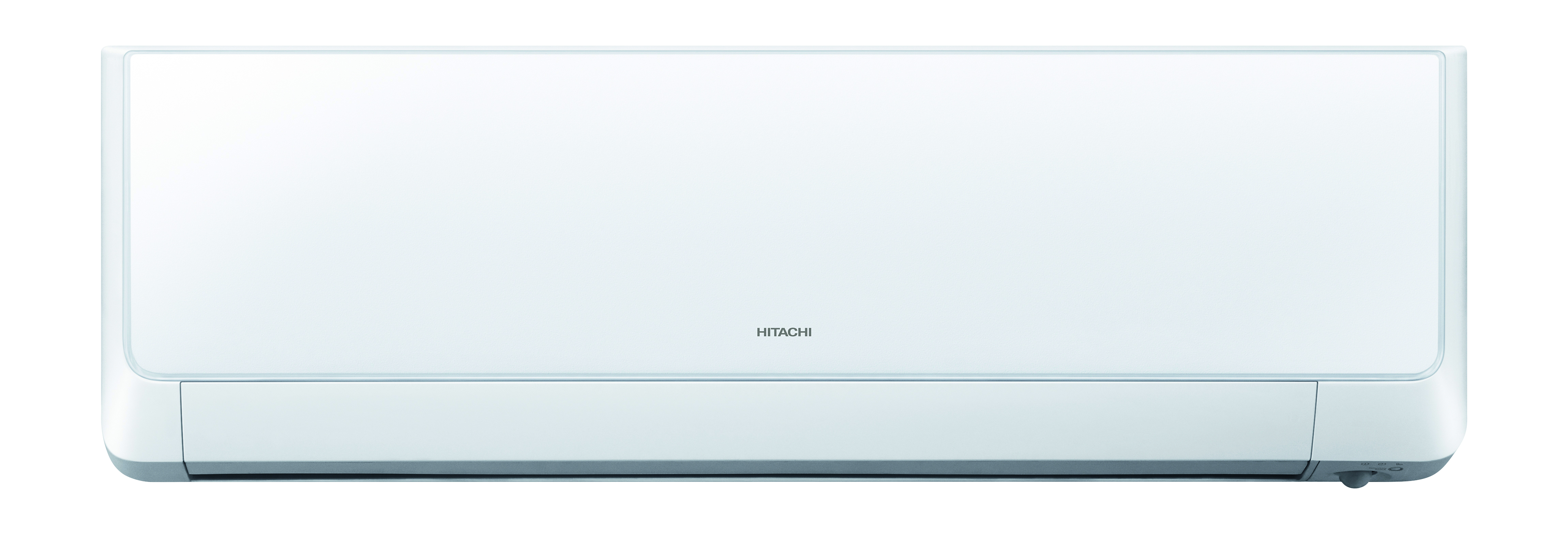

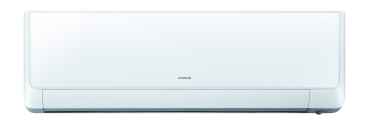

Hitachi Shirokuma Innengerät RAK-35RXE
Gerät für die Wandmontage in Deckennähe geeignet. Das weiße Kunststoffgehäuse (Farbe: ähnlich RAL 9016) besticht in Ihrer Bauform durch das moderne und kompakte Design. Das Design wird durch eine geeiste Frontblende zusätzlich optisch aufgewertet.
Die beigefügte Wandhalterung besteht aus verzinktem Stahlblech. Die Langlöcher und auch Beschriftung erleichtern die Montage der Halterung. Alle Innenflächen des Gerätes sind wärme- und schalldämmend ausgekleidet. Die Raumluft wird durch den eingebauten waschbaren Filtereinsatz (Edelstahlgewebe) gereinigt. Durch den Einsatz eines feinen Edelstahlgeflechts, wird die Langlebigkeit und Filterwirkung erhöht. Ergänzend dazu, ist ein Aktivkohle-Filter nachgeschaltet, der zusätzlich die Luftqualität erhöht. Die Rückseite des Luftauslasses ist mit Edelstahl ausgekleidet, um eine antibakterielle Wirkung zu erzielen.
Ein eingebauter Bewegungs-Sensor verändert automatisch im Eco Mode den intern genutzten Sollwert um bis zu 2K und spart so zusätzlich Betriebskosten falls niemand im Raum ist. Die Eco-Auto-Off Funktion stellt auch ein automatisches Abschalten nach einem wählbaren Zeitraums sicher.
Horizontaler Luftaustritt mit motorisch verstellbarer Luftleitlamelle. Der 4-Way-Swing ermöglicht eine zu allen Seiten gerichtete Luftführung. Die leise laufende Radiallüfterwalze ist statisch und dynamisch ausgewuchtet. Der DC-Lüftermotor mit eingebautem Überstromschutz sorgt ebenfalls für einen leisen Betrieb und kann durch die 4 Stufen den Bedürfnissen der jeweiligen Anwendung angepasst werden. Der hocheffiziente Wärmetauscher in Lambda-Bauform besteht aus einem CU-AL Rippenrohrwärmetauscher mit Flüssigkeitsverteiler. Für einen schnellen Anschluss der bauseitigen Kältemittelleitungen sind die Geräteanschlüsse mit Bördel ausgeführt. Das Kältesystem ist getrocknet, evakuiert und für den Transport mit Schutzgas gefüllt. Die Kondensatwanne ist gegen Schwitzwasser gedämmt. Um allen baulichen Gegebenheiten gerecht zu werden, kann die Kondensatleitung sowohl nach links, rechts oder hinten angeschlossen werden. Dies gilt auch für die Kältemittelleitungen.
An der Gerätefront sind zwei Kontroll-LEDs integriert. Die Betriebsleuchte signalisiert den Betrieb des Gerätes. Blinkt diese, deutet das auf eine Vorheizphase bzw. den Entfrostungsbetrieb hin. Wenn der Timer aktiv ist, leuchtet eine weitere LED. Sollte das Ein-/Ausschalten der Anlage per Infrarotfernbedienung nicht möglich sein, kann der im Gerätedeckel integrierte Schalter betätigt werden.
Zur zusätzlichen Reinigung des Innengeräte-Wärmetauschers kann manuell, oder in Abhängigkeit der Laufzeit, eine Reinigung namens Frost Wash Funktion eingeleitet werden. Hierzu wird der Wärmetauscher kurzzeitig auf -15°C runtergekühlt und die sich bildende Bereifung wieder abgetaut. Durch das entgehende Tauwasser, werden die auf den Lamellen befindlichen Partikel abgewaschen und über die Tauwasserschale gesammelt und abgeführt. Der eingebaute Bewegungsmelder stellt sicher, dass dieser Prozess nur dann eingeleitet wird, wenn sich keine Person im Raum befindet.
Sollte eine Anbindung an ein SOMFY Netzwerk (home-automation-system) oder die Bedienung per APP gewünscht sein, bietet das Gerät genügend Platz um den externen Adapter im oder am Gerät platzieren zu können. Neben der Hi-Kumo App (basierend auf WiFi), welche für den Endverbraucher spezifiziert ist, kann ebenfalls ein Softwareupgrade auf eine Fernwartung ermöglicht werden (Hi-Kumo Pro).
Ausstattung- IR Fernbedienung mit großer LCD Anzeige (60x220x20mm)
- Waschbarer Luftfilter und Aktivkohlefilter
- Automatische Einschaltung nach Spannungsausfall
- Automatische Umschaltung (Kühlen & Heizen)
- Wochentimer / Sleep Timer
- Betriebsarten: Kühlen / Heizen / Entfeuchten / Automatik / Lüfter
- 4 Way-Swing-Louver
- Notbetrieb-Schalter
- Bewegungssensor
Funktionen der Fernbedienung- Anzeige des Sollwertes sowie der Modusanzeige, Echtzeituhr
- Fehlercodeanzeige
- Energieverbrauchanzeige (vergangener, laufender Monat in Kwh)
- Raumtemperaturanzeige
- Eco Mode
- Frost Wash
- Powerfull Mode
- Leave home Funktion (Sollwert von 10-16°C in einem bestimmten Zeitfenster oder permanent)
- Silent Mode
- One Touch Clean (automatische Trocknung des Wärmetauschers)
- Eco Sleep Timer
- Weeklytimer mit Sommer- Winterumschaltung (2 mal 6 Muster/Tag für 7 Tage die Woche)
- Blockierung des Heiz-, Kühlbetriebes
OPTIONAL- Einfache Kabelfernbedienung mit 12h Timer: SPX-RCDB
- Volltext-Kabelfernbedienung: SPX-WKT3
- H-Link Adapter, für den Anschluß an den H-Link Bus: PSC-6RAD
- Fensterkontakt SPX-WDC3
- Adapter für home automation system (Somfy & Hi-Kumo)

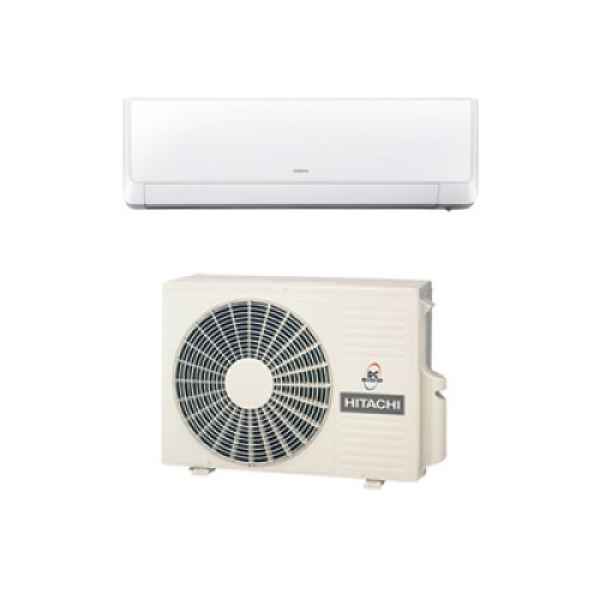

Dieses Innengerät ist sowohl mit den Single-Außengerät RAC-35WXE, als auch den Multi-Split Außengeräten RAM-xxNPxE kompatibel.
Technische Daten
Nennkälteleistung : 3,50 kW
Regelbereich (Kühlen) : 0.9-4.0 kW
Nennheizleistung : 4,00 kW
Regelbereich (Heizen) : 0.9-4.8 kW
Energieeffizienzklasse (Kühlen) : A+++
Energieeffizienzklasse (Heizen) : A+++
Wirkungsgrad SEER/Kühlen : 8.70 W/W
Wirkungsgrad SCOP/Heizen : 5.20 W/W
Luftvolumenstrom : 310-720 m
3/h
Schalldruckpegel (Kühlen) : 22/29/37/45 dB(A)
Schalldruckpegel (Heizen) : 22/30/37/45 dB(A)
Schallleistungspegel : 60 dB(A)
Spannung : 230/1/50 V/Hz/Ph
Steuerleitung : 4x1,5 mm
2Abmessungen H/B/T : 295x900x210 mm
Gewicht : 11,00 kg
Flüssigkeits- / Saugleitung : 6.35 / 9.53 mm
Max. mögliche Leitungslänge zwischen AE & IE : 20,00 m
Max. mögliche Höhendifferenz AE über IE : 10,00 m
Max. mögliche Höhendifferenz IE über AE : 10,00 m
Dokumentation Bedienungsanleitung und Installationsanleitung beiliegend, das Gerät ist nach DIN ISO9001 hergestellt.

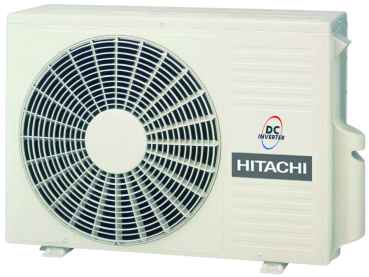

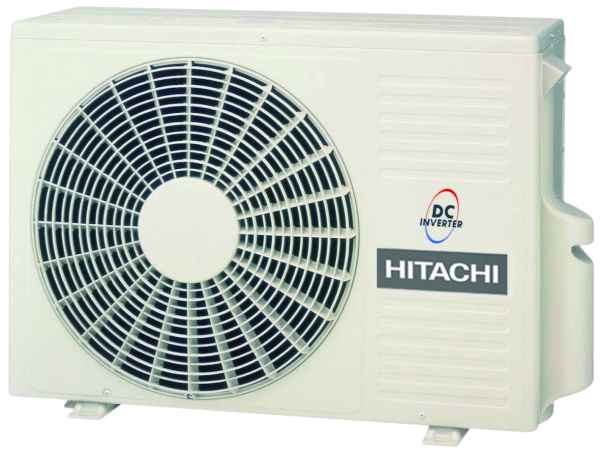

Fabr. : HITACHITyp : RAK-35RXE Hitachi Shirokuma Außengerät RAC-35WXE Das Gesamtkonzept des Außengerätes, ist auf einen Betrieb selbst bei niedrigen Außentemperatur konzeptioniert. Durch die Constant Power Regelung, wird die Heizleistung bis zu einer Außentemperatur von -15°C konstant gehalten. Das Gerätegehäuse besteht aus galvanisiertem und lackiertem Stahlblech (Farbe: Seidengrau, etwas heller als RAL 7044). Der Verdichter ist als DC-Inverter ausgeführt und sorgt so, für optimalen und sparsamen Betrieb. Die Leistung wird dem Kühl-, bzw. Heizbedarf angepasst. Der leise laufende Axialventilator ist statisch und dynamisch ausgewuchtet und wird elektronisch geregelt bzw. überwacht. Luftgekühlter Verflüssiger aus Kupferrohren mit speziell konstruierten Al-Kühllamellen für optimalen Wärmeaustausch. Umfangreiche elektronische Schutzvorrichtungen sorgen für einen sicheren Betrieb. Kältekreis aus Kupferrohren mit Absperrventilen, Flüssigkeitsabscheider, elektronischem E-Ventil, sowie Bördelanschlüsse für die Kältemittelleitungen (bauseits). Dieses Gerät ist vorgefüllt mit R32, fluorierte Treibhausgase mit einem Treibhauspotenzial (GWP) von 675.
Technische Daten
Nennkälteleistung : 3,50 kW
Regelbereich (Kühlen) : 0.9-4.0 kW
Nennheizleistung : 4,00 kW
Regelbereich (Heizen) : 0.9-4.8 kW
Energieeffizienzklasse (Kühlen) : A+++
Energieeffizienzklasse (Heizen) : A+++
Wirkungsgrad SEER/Kühlen : 8.70 W/W
Wirkungsgrad SCOP/Heizen : 5.20 W/W
Luftvolumenstrom : 1920 m
3/h
Schalldruckpegel (Kühlen) : 48 dB(A)
Schalldruckpegel (Heizen) : 50 dB(A)
Schallleistungspegel : 62 dB(A)
Spannung : 230/1/50 V/Hz/Ph
Nennleistungsaufnahme Kühlbetrieb : 0,91 kW
Nennleistungsaufnahme Heizbetrieb : 0,96 kW
Empfohlene Absicherung, träge : 16,00 A
Steuerleitung : 4x1,5 mm
2Abmessungen H/B/T : 600x792x299 mm
Gewicht : 37,50 kg
Flüssigkeits- / Saugleitung : 6.35 / 9.53 mm
Werkseitige Füllmenge : R32 / 0.98 kg
Max. mögliche Leitungslänge zwischen AE & IE : 20,00 m
Max. mögliche Höhendifferenz AE über IE : 10,00 m
Max. mögliche Höhendifferenz IE über AE : 10,00 m
Einsatzbereich (Kühlen) : -15 bis +43 °C
Einsatzbereich (Heizen) : -20 bis +21 °C
Dokumentation Bedienungsanleitung und Installationsanleitung beiliegend, das Gerät ist nach DIN ISO9001 hergestellt.
Fabr. : HITACHITyp : RAC-35WXE Wichtiger Hinweis:Bitte beachten Sie, dass sie durch den Kauf bestätigen, dass Sie die "VERORDNUNG (EU) Nr. 517/2014 DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 16. April 2014 über fluorierte Treibhausgase und zur Aufhebung der Verordnung (EG) Nr. 842/2006" beachten und nur ein entsprechend zertifiziertes Unternehmen die Installation vornehmen darf.
