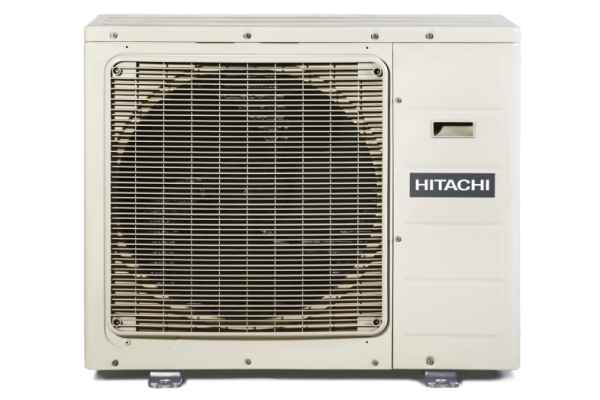

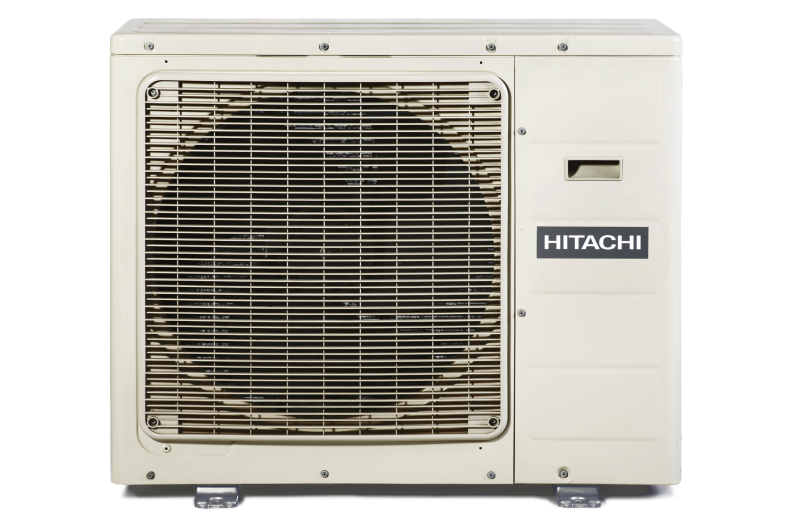

HITACHI Multizone-Außengerät RAM-53NYP3E

Hitachi Multizone-Außengerät

Die Gesamtkenzepzionierung des Geräts entspricht der neuesten Ecodesign-Richtlinie (ErP) wis sich in der Effizienz des Geräts niederschlägt.
Gehäuse aus galvanisiertem und lackiertem Stahlblech (Farbe: Seidengrau, etwas heller als RAL 7044). Der Verdichter ist als DC-Inverter ausgeführt und sorgt so, für optimalen und sparsamen Betrieb. Die Leistung wird dem Kühl-, bzw. Heizbedarf angepasst. Der leise laufende Axialventilator ist statisch und dynamisch ausgewuchtet und wird elektronisch geregelt bzw. überwacht. Luftgekühlter Verflüssiger aus Kupferrohren mit speziell konstruierten AI-Kühllamellen für optimalen Wärmeaustausch. Umfangreiche elektronische Schutzvorrichtungen sorgen für einen sicheren Betrieb. Kältekreis aus Kupferrohren mit Absperrventilen (je Inneneinheit), Flüssigkeitsabscheider, elektronischem E-Ventil (je Inneneinheit), sowie Bördelanschlüsse für die Kältemittelleitungen (bauseits). Dieses Gerät ist vorgefüllt mit R32, fluorierte Treibhausgase mit einem Treibhauspotenzial (GWP) von 675.
Die Inneneinheiten werden immer separat an der Außeneinheit angeschlossen.

Bedingungen:
- Die Rohrleitungen werden von jeder Inneneinheit zur Außeneinheit geführt.
- Modell- und Leistungsvarianten sind frei wählbar.
- Ein gleichzeitiges Kühlen und Heizen ist nicht möglich.

Anschließbare Inneneinheiten:
- Wandgeräte Dodai RAK-xxREF oder RAK-xxQEF
OPTIONAL
H-Link Adapter SPX-RAMHLK zur Einbindung des Multi-Außenteiles in den H-Link Bus Regelung


Technische Daten

Nennkälteleistung	5,30 kW
Regelbereich	1.5-6.6 kW
Nennheizleistung	6,80 kW
Regelbereich (Heizen)	1.5-7.2 kW
Anzahl anschliessbarer Inneneinheiten	2
Energieeffizienzklasse (Kühlen)	A++
Energieeffizienzklasse (Heizen)	A++
Wirkungsgrad EER (Kühlen)	4,10 W/W
Wirkungsgrad COP (Heizen)	4,20 W/W
Wirkungsgrad SEER/Kühlen	7.60 W/W
Wirkungsgrad SCOP/Heizen	4.60 W/W
Luftvolumenstrom	2160 m³/h
Schalldruckpegel (Kühlen)	51 dB(A)
Schalldruckpegel (Heizen)	51 dB(A)
Schallleistungspegel	56/61 dB(A)
Spannung	230/1/50 V/Hz/Ph
Steuerleitung	4x1,5 mm²
Abmessungen H/B/T	800x850x298
Gewicht	59,00 kg
Flüssigkeits-/ Saugleitung	3x6.35 / 3x9.53 mm
Werkseitige Füllmenge	R32 / 2.05 kg
CO2-Äquivalent	1.384 t
Max. mögliche Gesamtleitungslänge	50,00 m
Max. mögliche Höhendifferenz AE über IE	20,00 m
Max. mögliche Höhendifferenz IE über AE	20,00 m
Einsatzbereich (Kühlen)	-10 bis +46 °C
Einsatzbereich (Heizen)	-15 bis +24 °C

Fabr.: HITACHI
Typ: RAM-53NYP3E

Technische Änderungen und Irrtümer vorbehalten
