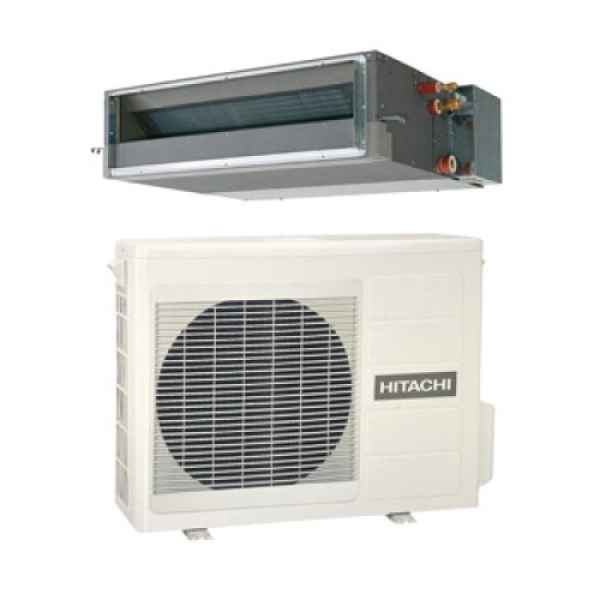

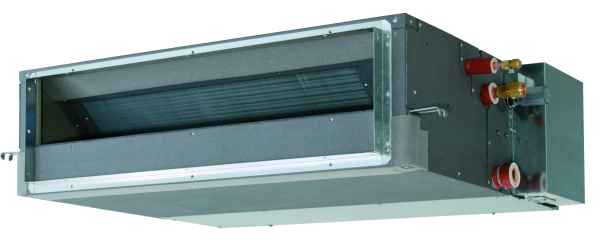

Hitachi Kanalgerät RAD-60RPE
Gerät für den Anschluss von Luftkanälen geeignet mit entsprechender externer Pressung. Gehäuse aus verzinktem Stahlblech, wärme- und schalldämmend ausgekleidet.
Die leise laufenden Radiallüfter sind statisch und dynamisch ausgewuchtet. Vierstufiger DC-Lüftermotor für ruhigen Betrieb mit Überstromschutz. Hochleistungsverdampfer als Rippenrohrwärmetauscher in CU-AL Ausführung. Flüssigkeitsverteiler sowie Bördelanschlüsse für die Kältemittelleitungen. Kältesystem getrocknet, evakuiert und mit Schutzgas gefüllt. Die serienmäßige Kondensatpumpe hat eine Förderhöhe von 0,5 m von der Unterkante des Gerätes. Der Luftansaug ist mit einem waschbaren Luftfilter versehenen, der bei Bedarf auch nach unten ausgeführt werden kann.
Sollte eine Anbindung an ein SOMFY Netzwerk (home-automation-system) oder die Bedienung per APP gewünscht sein, bietet das Gerät genügend Platz um den externen Adapter im oder am Gerät platzieren zu können. Neben der Hi-Kumo App (basierend auf WiFi), welche für den Endverbraucher spezifiziert ist, kann ebenfalls ein Softwareupgrade auf eine Fernwartung ermöglicht werden (Hi-Kumo Pro).
Hinweis: Dem Innengerät wird keine Fernbedienung beigelegt. Als Option wird sowohl eine kabelgebundene als auch IR Fernbedienung angeboten.
Ausstattung- Waschbarer Filter
- Automatische Einschaltung nach Spannungsausfall
- Betriebsarten: Kühlen / Heizen / Entfeuchten / Automatik / Lüfter
- Kondensatpumpe (Förderhöhe 0,5m ab Geräteunterkante)
OPTIONAL- Einfache Kabelfernbedienung mit 12h Timer: SPX-RCDA
- Volltext-Kabelfernbedienung: SPX-WKT3
- Infrarot-Kabelfernbedienung: SPX-RCKA1
- H-Link Adapter, für den Anschluß an das SystemFree: PSC-6RAD
- Fensterkontakt SPX-WDC3
- Adapter für home automation system (Somfy, Hi-Kumo)
- Kompatibilität mit Klappensatzsteuerung von Airzone
Diese Innengeräteserie ist kompatibel mit dem Single-Außengerät RAC-60NPE sowie dem Multi-Außengerät RAM-xxNPxE.
Technische Daten
Nennkälteleistung : 6,00 kW
Regelbereich (Kühlen) : 1.2-6.5 kW
Nennheizleistung : 7,00 kW
Regelbereich (Heizen) : 1.2-8.0 kW

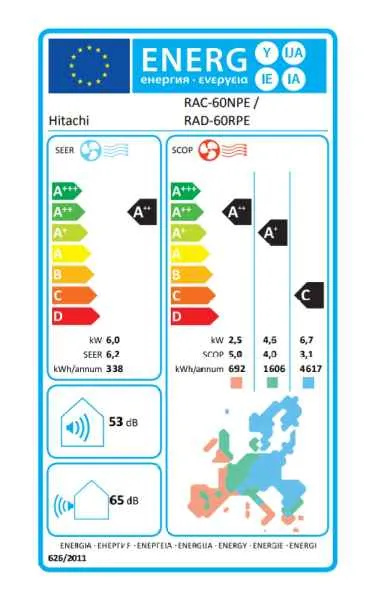

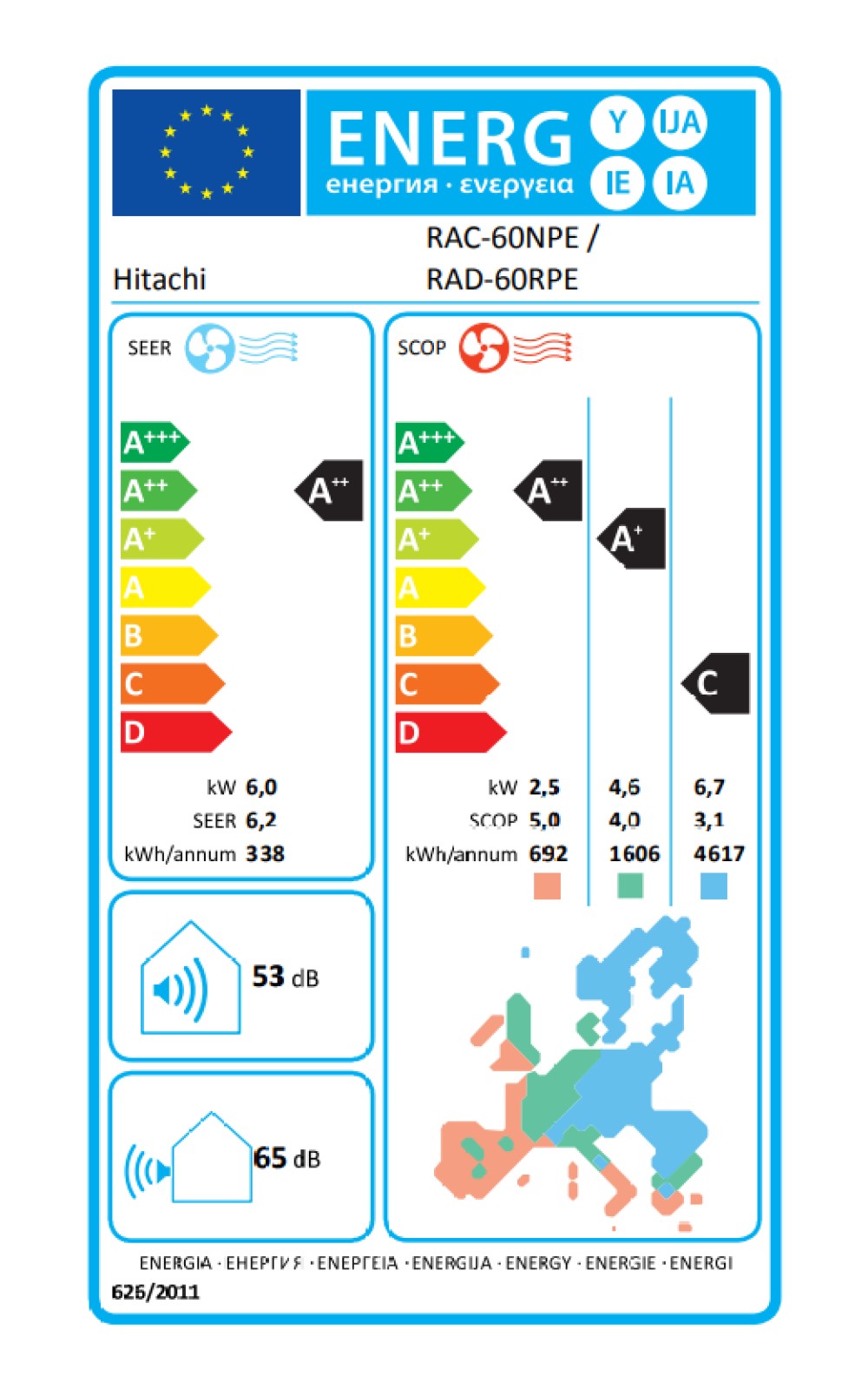

Energieeffizienzklasse (Kühlen) : A++
Energieeffizienzklasse (Heizen) : A+
Wirkungsgrad SEER/Kühlen : 6.50 W/W
Wirkungsgrad SCOP/Heizen : 4.20 W/W
Luftvolumenstrom : 350-1140 m
3/h
Ext. statische Pressung : 50/100/150 Pa
Schalldruckpegel (Kühlen) : 29/32/35/39 dB(A)
Schalldruckpegel (Heizen) : 29/32/35/40 dB(A)
Schallleistungspegel : 53 dB(A)
Spannung : 230/1/50 V/Hz/Ph
Steuerleitung : 4x1,5 mm
2Abmessungen H/B/T : 270x900x720 mm
Gewicht : 35,00 kg
Flüssigkeits- / Saugleitung : 6.35 / 12.7 mm
Max. mögliche Leitungslänge zwischen AE & IE : 30,00 m
Max. mögliche Höhendifferenz AE über IE : 20,00 m
Max. mögliche Höhendifferenz IE über AE : 20,00 m
Einsatzbereich (Kühlen) : -15 bis +43 °C
Einsatzbereich (Heizen) : -15 bis +21 °C
Dokumentation Bedienungsanleitung und Installationsanleitung beiliegend, das Gerät ist nach DIN ISO9001 hergestellt.

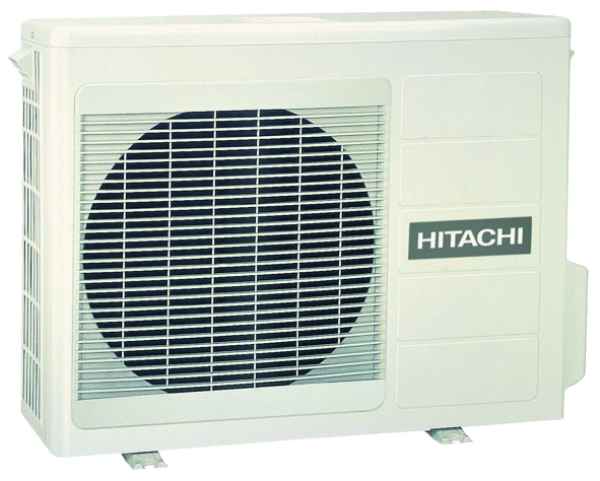

Fabr. : HITACHITyp : RAD-60RPEHitachi Monozone-Außengerät RAC-60NPE Gehäuse aus galvanisiertem und lackiertem Stahlblech (Farbe: Seidengrau, etwas heller als RAL 7044). Der Verdichter ist als DC-Inverter ausgeführt und sorgt so, für optimalen und sparsamen Betrieb. Die Leistung wird dem Kühl-, bzw. Heizbedarf angepasst. Der leise laufende Axialventilator ist statisch und dynamisch ausgewuchtet und wird elektronisch geregelt bzw. überwacht. Luftgekühlter Verflüssiger aus Kupferrohren mit speziell konstruierten Al-Kühllamellen für optimalen Wärmeaustausch. Umfangreiche elektronische Schutzvorrichtungen sorgen für einen sicheren Betrieb. Kältekreis aus Kupferrohren mit Absperrventilen, Flüssigkeitsabscheider, elektronischem E-Ventil, sowie Bördelanschlüsse für die Kältemittelleitungen (bauseits). Dieses Gerät ist vorgefüllt mit R32, fluorierte Treibhausgase mit einem Treibhauspotenzial (GWP) von 675.
Dieses Außengerät ist mit folgenden Innengeräteserien kompatibel:
- RAD-60RPE (Kanal)
- RAI-60RPE (Kassette)
Technische Daten
Nennkälteleistung : 6,00 kW
Regelbereich (Kühlen) : 1.20-6.50 kW
Nennheizleistung : 7,00 kW
Regelbereich (Heizen) : 1.20-8.00 kW
Anzahl anschliessbarer Inneneinheiten : 1
Energieeffizienzklasse (Kühlen) : A++
Energieeffizienzklasse (Heizen) : A+
Wirkungsgrad SEER/Kühlen : 6.50 W/W
Wirkungsgrad SCOP/Heizen : 4.20 W/W
Luftvolumenstrom : 2160 m
3/h
Schalldruckpegel (Kühlen) : 50 dB(A)
Schalldruckpegel (Heizen) : 53 dB(A)
Schallleistungspegel : 65 dB(A)
Spannung : 230/1/50 V/Hz/Ph
Nennleistungsaufnahme Kühlbetrieb : 1,71 kW
Nennleistungsaufnahme Heizbetrieb : 1,84 kW
Nennstromaufnahme Kühlbetrieb : 7,90 A
Nennstromaufnahme Heizbetrieb : 8,50 A
Empfohlene Absicherung, träge : 20 A
Steuerleitung : 4x1,5 mm
2Abmessungen H/B/T : 750x850x298 mm
Gewicht : 50,00 kg
Flüssigkeits- / Saugleitung : 6.35 / 12.7 mm
Werkseitige Füllmenge : R32 / 1.50 kg
Max. mögliche Leitungslänge zwischen AE & IE : 30,00 m
Max. mögliche Höhendifferenz AE über IE : 20,00 m
Einsatzbereich (Kühlen) : -15 bis +46 °C
Einsatzbereich (Heizen) : -15 bis +24 °C
Dokumentation Bedienungsanleitung und Installationsanleitung beiliegend, das Gerät ist nach DIN ISO9001 hergestellt.
Fabr. : HITACHITyp : RAC-60NPE Wichtiger Hinweis:Bitte beachten Sie, dass sie durch den Kauf bestätigen, dass Sie die "VERORDNUNG (EU) Nr. 517/2014 DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 16. April 2014 über fluorierte Treibhausgase und zur Aufhebung der Verordnung (EG) Nr. 842/2006" beachten und nur ein entsprechend zertifiziertes Unternehmen die Installation vornehmen darf.
