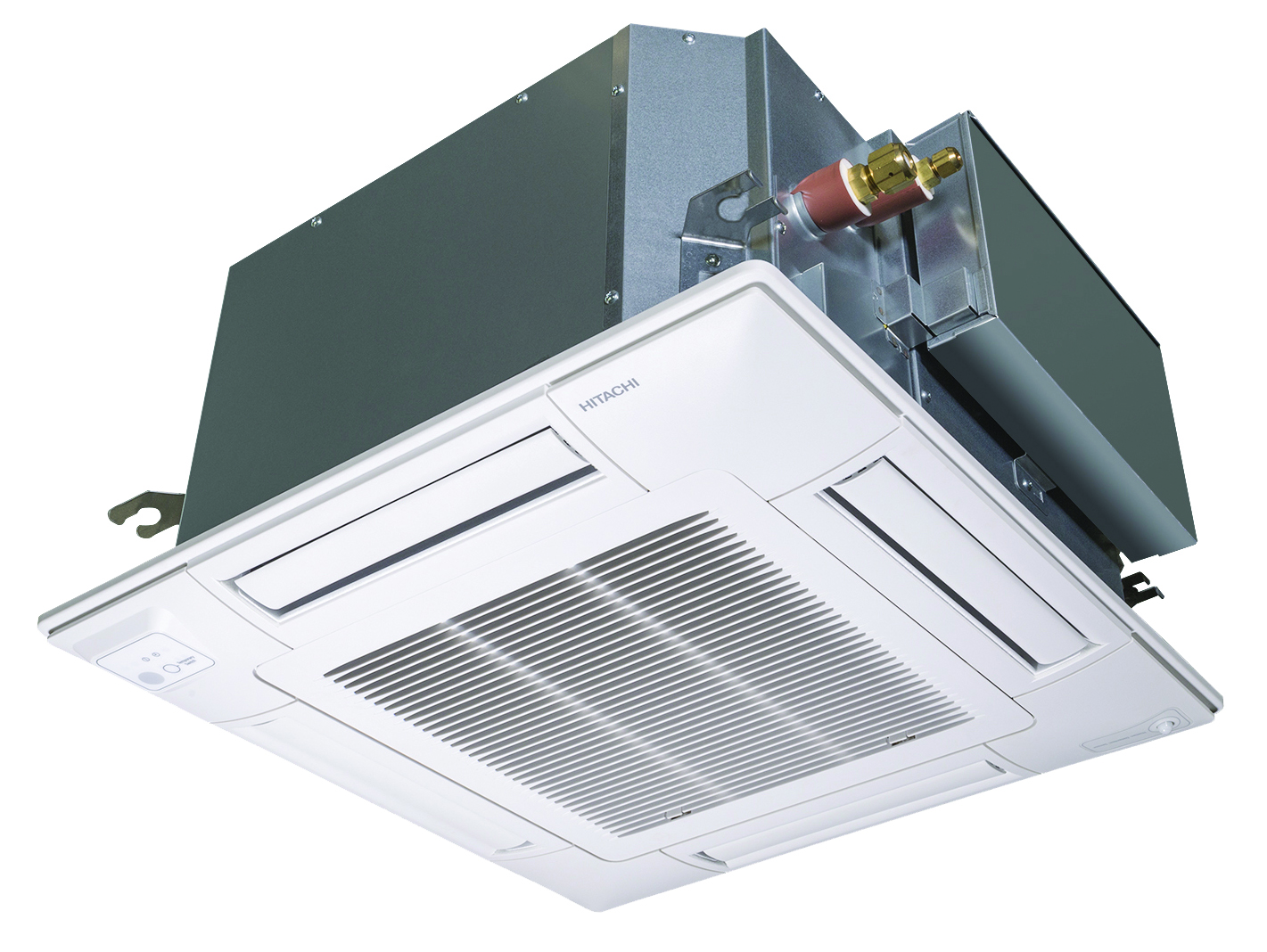

Hitachi 4-Wege-Kassettengerät RAI-35RPE
Deckengerät zum Einbau in einer abgehängten Decke (Rastermaß) mit einer Einbauhöhe von 285mm. Das kompakte Design der Blende schließt mit dem Rastermaß ab, sodass angrenzende Einbauteile unberührt bleiben. Alle Flächen sind vor Schwitzwasser isoliert. Betriebsrelevante Einbauteile können von unten erreicht werden, nur die E-Box benötigt einen seitlichen Zugang über eine bauseitige Wartungsöffnung.
KondensatpumpeEingebaute Kondensatpumpe (DC) mit einer Förderhöhe von 850mm ab Geräteunterkante inclusive Regelung.
VentilatorExtrem leise laufender Radiallüfter, schwingungsgedämpft, statisch und dynamisch ausgewuchtet. DC-Lüftermotor mit vier wählbaren Lüfterstufen, für einen ruhigen und sicheren Betrieb.
WärmetauscherHochleistungswärmetauscher in CU-AL Ausführung. Flüssigkeitsverteiler, Kältemittelfilter sowie Bördelanschlüsse für die Kältemittelleitungen. Kältesystem getrocknet, evakuiert und mit Schutzgas gefüllt.
LuftführungLuftansaug unten über die optionale Blende mit integrierten großflächigen Ansauggittern. Änderung der Lamellenrichtung über die optionale Fernbedienung möglich. Der in der Blende integrierte Langzeitfilter kann durch einfaches Öffnen des Gitters gewartet werden (incl. Fallsicherung). Deckenblende mit Motionsensor.
Sollte eine Anbindung an ein SOMFY Netzwerk (home-automation-system) oder die Bedienung per APP gewünscht sein, bietet das Gerät genügend Platz um den externen Adapter im oder am Gerät platzieren zu können. Neben der Hi-Kumo App (basierend auf WiFi), welche für den Endverbraucher spezifiziert ist, kann ebenfalls ein Softwareupgrade auf eine Fernwartung ermöglicht werden (Hi-Kumo Pro).
OPTIONAL- Einfache Kabelfernbedienung mit 12h Timer: SPX-RCDB
- Volltext-Kabelfernbedienung: SPX-WKT3
- Infrarot-Kabelfernbedienung: RAR-6N2
- H-Link Adapter, für den Anschluß an H-Link Netzwerk: PSC-6RAD
- Fensterkontakt SPX-WDC3
- Adapter für home automation system(Somfy/Hi-Kumo)

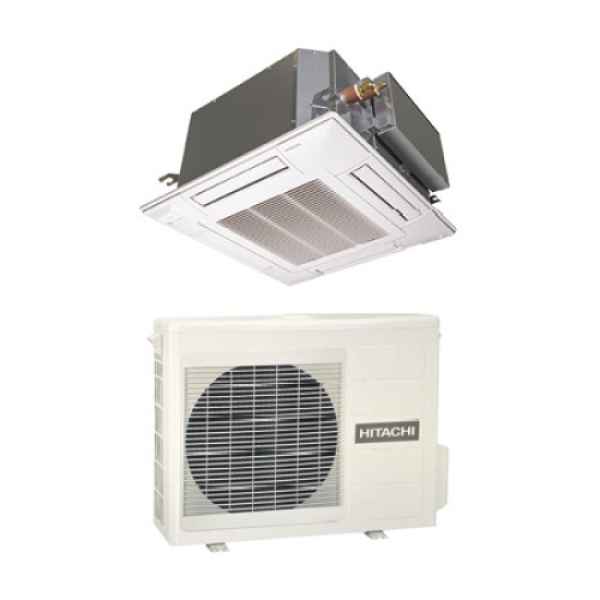

Die Innengeräteserie ist mit den Single-Außengeräten RAC-35NPE und dem Multi-Außenteilen RAM-xxNPxE kompatibel.
Technische Daten
Nennkälteleistung : 3,50 kW
Regelbereich (Kühlen) : 0.9-4.0 kW
Nennheizleistung : 4,80 kW
Regelbereich (Heizen) : 0.9-6.6 kW
Energieeffizienzklasse (Kühlen) : A++
Energieeffizienzklasse (Heizen) : A+
Wirkungsgrad SEER/Kühlen : 6.50 W/W
Wirkungsgrad SCOP/Heizen : 4.30 W/W
Luftvolumenstrom : 360-720 m
3/h
Schalldruckpegel (Kühlen) : 27/33/37/40 dB(A)
Schalldruckpegel (Heizen) : 28/34/38/41 dB(A)
Schallleistungspegel : 56 dB(A)
Spannung : 230/1/50 V/Hz/Ph
Steuerleitung : 4x1,5 mm
2Abmessungen H/B/T : 285x580x580 mm
Gewicht : 17,00 kg
Abmessungen Paneel H/B/T : 30x620x620 mm
Flüssigkeits- / Saugleitung : 6.35 / 9.53 mm
Max. mögliche Leitungslänge zwischen AE & IE : 20,00 m
Max. mögliche Höhendifferenz AE über IE : 10,00 m
Max. mögliche Höhendifferenz IE über AE : 10,00 m
Einsatzbereich (Kühlen) : -15 bis +43 °C
Einsatzbereich (Heizen) : -15 bis +21 °C
Dokumentation Bedienungsanleitung und Installationsanleitung beiliegend, das Gerät ist nach DIN ISO9001 hergestellt.

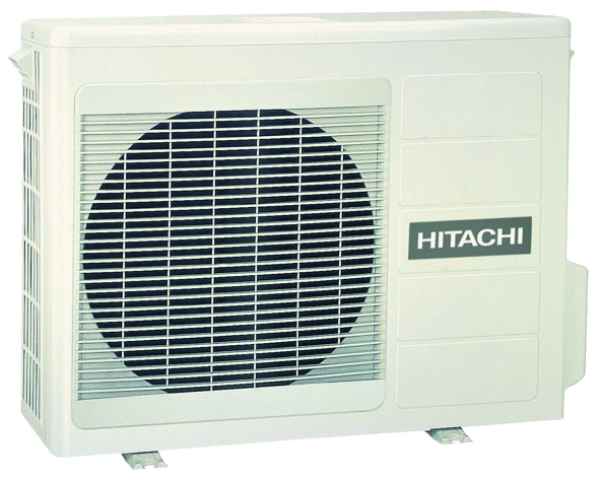

Fabr. : HITACHITyp : RAI-35RPE Hitachi Monozone-Außengerät RAC-35NPE Gehäuse aus galvanisiertem und lackiertem Stahlblech (Farbe: Seidengrau, etwas heller als RAL 7044). Der Verdichter ist als DC-Inverter ausgeführt und sorgt so, für optimalen und sparsamen Betrieb. Die Leistung wird dem Kühl-, bzw. Heizbedarf angepasst. Der leise laufende Axialventilator ist statisch und dynamisch ausgewuchtet und wird elektronisch geregelt bzw. überwacht. Luftgekühlter Verflüssiger aus Kupferrohren mit speziell konstruierten Al-Kühllamellen für optimalen Wärmeaustausch. Umfangreiche elektronische Schutzvorrichtungen sorgen für einen sicheren Betrieb. Kältekreis aus Kupferrohren mit Absperrventilen, Flüssigkeitsabscheider, elektronischem E-Ventil, sowie Bördelanschlüsse für die Kältemittelleitungen (bauseits). Dieses Gerät ist vorgefüllt mit R32, fluorierte Treibhausgase mit einem Treibhauspotenzial (GWP) von 675.
Dieses Außengerät ist mit folgenden Innengeräteserien kompatibel:
- RAD-35RPE (Kanal)
- RAI-35RPE (Kassette)
Technische Daten
Nennkälteleistung : 3,50 kW
Regelbereich (Kühlen) : 0.9-4.0 kW
Nennheizleistung : 4,80 kW
Regelbereich (Heizen) : 0.9-6.6 kW
Energieeffizienzklasse (Kühlen) : A++
Energieeffizienzklasse (Heizen) : A+
Wirkungsgrad SEER/Kühlen : 6.50 W/W
Wirkungsgrad SCOP/Heizen : 4.30 W/W
Luftvolumenstrom : 1920 m
3/h
Schalldruckpegel (Kühlen) : 48 dB(A)
Schalldruckpegel (Heizen) : 49 dB(A)
Schallleistungspegel : 61 dB(A)
Spannung : 230/1/50 V/Hz/Ph
Nennleistungsaufnahme Kühlbetrieb : 0,88 kW
Nennleistungsaufnahme Heizbetrieb : 1,23 kW
Nennstromaufnahme Kühlbetrieb : 3,70 A
Nennstromaufnahme Heizbetrieb : 5,10 A
Empfohlene Absicherung, träge : 16,00 A
Steuerleitung : 4x1,5 mm
2Abmessungen H/B/T : 548x750x288 mm
Gewicht : 32,50 kg
Flüssigkeits- / Saugleitung : 6.35 / 9.53 mm
Werkseitige Füllmenge : R32 / 0.86 kg
Max. mögliche Leitungslänge zwischen AE & IE : 20,00 m
Max. mögliche Höhendifferenz AE über IE : 10,00 m
Max. mögliche Höhendifferenz IE über AE : 10,00 m
Einsatzbereich (Kühlen) : -15 bis +43 °C
Einsatzbereich (Heizen) : -15 bis +21 °C
Dokumentation Bedienungsanleitung und Installationsanleitung beiliegend, das Gerät ist nach DIN ISO9001 hergestellt.
Fabr. : HITACHITyp : RAC-35NPE Wichtiger Hinweis:Bitte beachten Sie, dass sie durch den Kauf bestätigen, dass Sie die "VERORDNUNG (EU) Nr. 517/2014 DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 16. April 2014 über fluorierte Treibhausgase und zur Aufhebung der Verordnung (EG) Nr. 842/2006" beachten und nur ein entsprechend zertifiziertes Unternehmen die Installation vornehmen darf.
