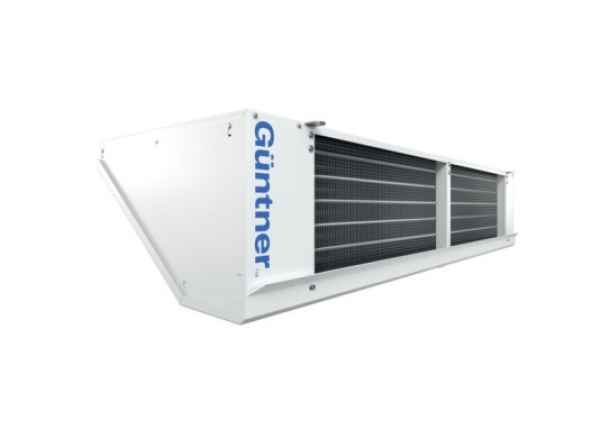

Güntner Luftkühler SLIM m.Heizung AC GASC RX 031.1/3WM/DFA7E.TNNN
Inuit Kälte & Klimatechnik GmbH – Ihr Partner für Klimaanlagen, Kältetechnik & Einbau + MontageQualitätsstandard ISO 9001TÜV HACCP-zertifiziert: für den Einsatz in der Nahrungsmittelverarbeitung geeignetAusblasrichtung: horizontal (saugend)Hygienezertifikat HACCPFür Räume in der Lebensmittelverarbeitung besonders geeignetAlle verwendeten werkstoffe für Lebensmittel zugelassenLeicht zu reinigen--> Neue sprechende Nomenklatur ab 2021 <--WärmeaustauscherblockRohrreihen in Luftrichtung (siehe Nomenklatur): (C, D, F, H, J)Rohrreihen in der Höhe (siehe Nomenklatur): (D, E, F, H, J, N)Lamellen aus (siehe Nomenklatur): Aluminium, CoilDefender oder EpoxyLamellenabstand (siehe Nomenklatur): 4,0 oder 7,0 mmKernrohre Kupfer innenberippt (R) Ø 12 mmEnd- und Mittelbleche aus korrosionsbeständiger Aluminiumlegierung AlMg3Rohrsystem gereinigt, getrocknet, mit getrockneter Luft mit ca. 1 bar Überdruck gefülltOptimierte Kältemittelverteiler für gleichmäßige StrangbeaufschlagungSammelrohr KupferSchraderventil am AustrittLötanschlussstutzen KupferAbtauungUmluftabtauung (siehe Nomenklatur): (Air) oder elektrische Abtauung (Electric)GehäuseSelbsttragende Konstruktion mit stabilen AufhängelaschenGehäuse aus AlMgTropfwanne aus AlMgPulverbeschichtung RAL 9003 signalweißGlatte Oberflächen für gute ReinigungTropfwanneSeparates Tropfblech, abklappbarThermisch entkoppelte Wanne (keine Kondenswasserbildung)Tauwasserablauf mit ¾" und 1¼"VentilatorenVentilatoren für hohe EnergieeffizienzSerienmäßig mit 2 Drehzahlen (ab Ventilatordurchmesser 500 mm)Motorschutz durch ThermokontakteAnzahl der Ventilatoren (siehe Nomenklatur): (1, 2, 3, 4)Ventilator Technologie (siehe Nomenklatur): 1 = 1~, 230 V, 50/60 Hz, EC, 2 = 3~, 400 V, 50/60 Hz, EC, W = 1~, 230 V, 50 Hz, AC, S = 3~, 400 V, 50 Hz, ACVentilator Geschwindigkeit (siehe Nomenklatur): (N, M, L, S, E)Antriebsmotor, Ventilatorflügel und Trag-Schutzgitterkonstruktion bilden eine lufttechnisch optimale EinheitGeräuscharme und wartungsfreie AntriebsmotorenWicklungen Wärmeklasse F nach DIN EN 60 034-1Elektrische Ventilatoranschlüsse (siehe Nomenklatur): T-Klemmkasten, Reparaturschalter oder UnverdrahtetBerührungsschutzgitter nach EN294Alle Axialventilatoren sind servicefreundlich montiertDie Thermokontakte sind in die Motorwicklung integriert.luftseitige Zubehör (optional möglich) (siehe Nomenklatur)Air Streamer, H-Luftschlauchanschluss, Shut Up
AllgemeinAblaufstutzenG¾ ZollAnwendungLuftkühlungBauartDeckenverdampfer kubischEnergieeffizienzDLamellenabstand7 mmTypGASC RX 031.1/3WM/DFA7E.TNNNElektrische AbtauungVersorgungsspannung/Leistungsaufnahme gesamt230V-1~-2,45 kWElektrische DatenStromaufnahmeVentilator1,14 AVersorgungsspannungVentilator230/1/50 V/Ph/HzFlächenOberfläche19,0 m²GewichtGewicht netto38,3 kgLeistungsdatenNennleistung4,7 kWt0=-8°C, DT1=8K, R134a (TP) 4,8 kWt0=-8°C, DT1=8K, R404A (TP) 3,8 kWt0=-25°C, DT1=7K, R404A (TP) 4,8 kWt0=-8°C, DT1=8K, R448A (MP) 3,5 kWt0=-25°C, DT1=7K, R448A (MP)Nennleistung, t0=-8°C, DT1=8K, R404A4,8 kWNennleistung, t0=-8°C, DT1=8K, R448A/R449A4,80 kWRohranschlüsseAustritt22 mmEintritt16* mmSchalldatenSchalldruckpegel38 dB(A)in 3 mSchallleistung59,8 dB(A)VentilatordatenDrehzahlniedrig900 min-1Durchmesser315 mmLeistung0,26 kWLuftdurchsatz3390 m³/hLüfteranzahl3 Stk.Wurfweite13 mVolumenRohrinhalt3,9 l
