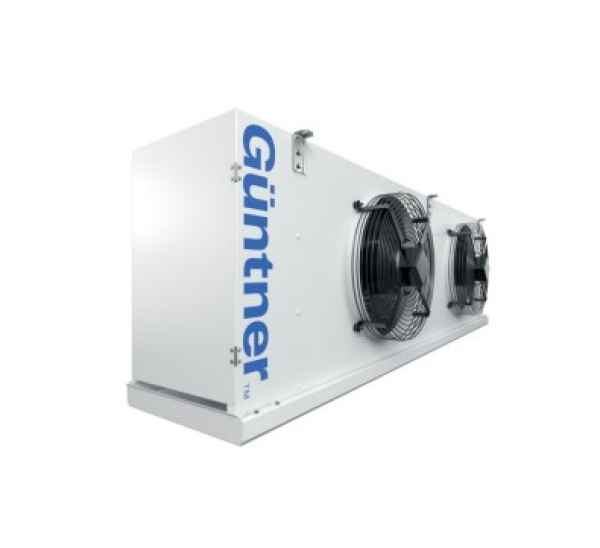

Güntner Luftkühler CUBIC o.Heizung EC GACC RX 031.1/21N/FHA4A.UNNN
Luftkühlung / Deckenverdampfer kubisch
Güntner Luftkühler CUBIC o.Heizung EC GACC RX 031.1/11N/ DHE7A.UNNN
Hersteller: Güntner
Beschreibung
Qualitätsstandard ISO 9001
TÜV HACCP-zertifiziert: für den Einsatz in der Nahrungsmittelverarbeitung geeignet
Ausblasrichtung: horizontal (saugend)
Hygienezertifikat HACCP
Für Räume in der Lebensmittelverarbeitung besonders geeignet
Alle verwendeten werkstoffe für Lebensmittel zugelassen
Leicht zu reinigen
Wärmeaustauscherblock- Rohrreihen in Luftrichtung (siehe Nomenklatur): (C, D, F, H, J)
- Rohrreihen in der Höhe (siehe Nomenklatur): (D, E, F, H, J, N)
- Lamellen aus (siehe Nomenklatur): Aluminium, CoilDefender oder Epoxy
- Lamellenabstand (siehe Nomenklatur): 4,0 oder 7,0 mm
- Kernrohre Kupfer innenberippt (R) Ø 12 mm
- End- und Mittelbleche aus korrosionsbeständiger Aluminiumlegierung AlMg3
- Rohrsystem gereinigt, getrocknet, mit getrockneter Luft mit ca. 1 bar Überdruck gefüllt
- Optimierte Kältemittelverteiler für gleichmäßige Strangbeaufschlagung
- Sammelrohr Kupfer
- Schraderventil am Austritt
- Lötanschlussstutzen Kupfer
Abtauung- Umluftabtauung (siehe Nomenklatur): (Air) oder elektrische Abtauung (Electric)
Gehäuse- Selbsttragende Konstruktion mit stabilen Aufhängelaschen
- Gehäuse aus AlMg
- Tropfwanne aus AlMg
- Pulverbeschichtung RAL 9003 signalweiß
- Glatte Oberflächen für gute Reinigung
Tropfwanne- Separates Tropfblech, abklappbar
- Thermisch entkoppelte Wanne (keine Kondenswasserbildung)
- Tauwasserablauf mit ¾" und 1¼"
Ventilatoren- Ventilatoren für hohe Energieeffizienz
- Serienmäßig mit 2 Drehzahlen (ab Ventilatordurchmesser 500 mm)
- Motorschutz durch Thermokontakte
- Anzahl der Ventilatoren (siehe Nomenklatur): (1, 2, 3, 4)
- Ventilator Technologie (siehe Nomenklatur): 1 = 1~, 230 V, 50/60 Hz, EC, 2 = 3~, 400 V, 50/60 Hz, EC, W = 1~, 230 V, 50 Hz, AC, S = 3~, 400 V, 50 Hz, AC
- Ventilator Geschwindigkeit (siehe Nomenklatur): (N, M, L, S, E)
- Antriebsmotor, Ventilatorflügel und Trag-Schutzgitterkonstruktion bilden eine lufttechnisch optimale Einheit
- Geräuscharme und wartungsfreie Antriebsmotoren
- Wicklungen Wärmeklasse F nach DIN EN 60 034-1
- Elektrische Ventilatoranschlüsse (siehe Nomenklatur): T-Klemmkasten, Reparaturschalter oder Unverdrahtet
- Berührungsschutzgitter nach EN294
- Alle Axialventilatoren sind servicefreundlich montiert
- Die Thermokontakte sind in die Motorwicklung integriert.
Qualitätsstandard ISO 9001TÜV HACCP-zertifiziert: für den Einsatz in der Nahrungsmittelverarbeitung geeignetAusblasrichtung: horizontal
AllgemeinAblaufstutzenG¾ ZollAnwendungLuftkühlungBauartDeckenverdampfer kubischEnergieeffizienzCLamellenabstand4 mmTypGACC RX 031.1/21N/FHA4A.UNNNElektrische DatenStromaufnahmeVentilator0,70 AVersorgungsspannungVentilator230/1/50 V/Ph/HzFlächenOberfläche26,6 m²GewichtGewicht netto27,6 kgLeistungsdatenNennleistung5,7 kWt0=-8°C, DT1=8K, R134a (TP) 5,9 kWt0=-8°C, DT1=8K, R404A (TP) 4,6 kWt0=-25°C, DT1=7K, R404A (TP) 5,6 kWt0=-8°C, DT1=8K, R448A (MP) 4,1 kWt0=-25°C, DT1=7K, R448A (MP)Nennleistung, t0=-8°C, DT1=8K, R404A5,9 kWNennleistung, t0=-8°C, DT1=8K, R448A/R449A5,60 kWRohranschlüsseAustritt22 mmEintritt16* mmSchalldatenSchalldruckpegel44 dB(A)in 3 mSchallleistung65,0 dB(A)VentilatordatenDurchmesser315 mmLeistung0,17 kWLuftdurchsatz2880 m³/hLüfteranzahl2 Stk.Ventilatordrehzahl1350 min-1Wurfweite8 mVolumenRohrinhalt5,8 l
