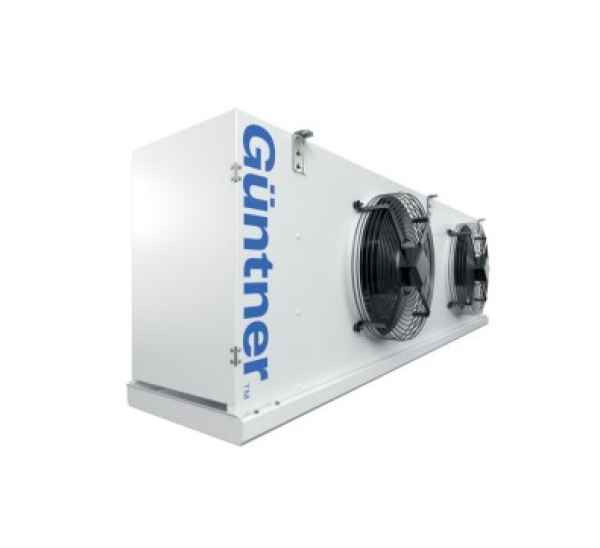

Güntner Luftkühler CUBIC m.Heizung EC GACC RX 050.1/11N/FNA7E.TNNN
Güntner Luftkühler CUBIC o.Heizung EC GACC RX 050.1/11N/JNA7A.TNNNQualitätsstandard ISO 9001TÜV HACCP-zertifiziert: für den Einsatz in der Nahrungsmittelverarbeitung geeignetAusblasrichtung: horizontal (saugend)Hygienezertifikat HACCPFür Räume in der Lebensmittelverarbeitung besonders geeignetAlle verwendeten werkstoffe für Lebensmittel zugelassenLeicht zu reinigen--> Neue sprechende Nomenklatur ab 2021 <--WärmeaustauscherblockRohrreihen in Luftrichtung (siehe Nomenklatur): (C, D, F, H, J)Rohrreihen in der Höhe (siehe Nomenklatur): (D, E, F, H, J, N)Lamellen aus (siehe Nomenklatur): Aluminium, CoilDefender oder EpoxyLamellenabstand (siehe Nomenklatur): 4,0 oder 7,0 mmKernrohre Kupfer innenberippt (R) Ø 12 mmEnd- und Mittelbleche aus korrosionsbeständiger Aluminiumlegierung AlMg3Rohrsystem gereinigt, getrocknet, mit getrockneter Luft mit ca. 1 bar Überdruck gefülltOptimierte Kältemittelverteiler für gleichmäßige StrangbeaufschlagungSammelrohr KupferSchraderventil am AustrittLötanschlussstutzen KupferAbtauungUmluftabtauung (siehe Nomenklatur): (Air) oder elektrische Abtauung (Electric)GehäuseSelbsttragende Konstruktion mit stabilen AufhängelaschenGehäuse aus AlMgTropfwanne aus AlMgPulverbeschichtung RAL 9003 signalweißGlatte Oberflächen für gute ReinigungTropfwanneSeparates Tropfblech, abklappbarThermisch entkoppelte Wanne (keine Kondenswasserbildung)Tauwasserablauf mit ¾" und 1¼"VentilatorenVentilatoren für hohe EnergieeffizienzSerienmäßig mit 2 Drehzahlen (ab Ventilatordurchmesser 500 mm)Motorschutz durch ThermokontakteAnzahl der Ventilatoren (siehe Nomenklatur): (1, 2, 3, 4)Ventilator Technologie (siehe Nomenklatur): 1 = 1~, 230 V, 50/60 Hz, EC, 2 = 3~, 400 V, 50/60 Hz, EC, W = 1~, 230 V, 50 Hz, AC, S = 3~, 400 V, 50 Hz, ACVentilator Geschwindigkeit (siehe Nomenklatur): (N, M, L, S, E)Antriebsmotor, Ventilatorflügel und Trag-Schutzgitterkonstruktion bilden eine lufttechnisch optimale EinheitGeräuscharme und wartungsfreie AntriebsmotorenWicklungen Wärmeklasse F nach DIN EN 60 034-1Elektrische Ventilatoranschlüsse (siehe Nomenklatur): T-Klemmkasten, Reparaturschalter oder UnverdrahtetBerührungsschutzgitter nach EN294Alle Axialventilatoren sind servicefreundlich montiertDie Thermokontakte sind in die Motorwicklung integriert.luftseitige Zubehör (optional möglich) (siehe Nomenklatur)Air Streamer, H-Luftschlauchanschluss, Shut Up
AllgemeinAnwendungLuftkühlungBauartDeckenverdampfer kubischEnergieeffizienzC (2014)Lamellenabstand7 mmTypGACC RX 050.1/11N/FNA7E.TNNNMax. Betriebsd.: 32,00 barAnschlüsseTauwasserabflussG1¼ ZollElektrische AbtauungGesamt5,0 kWElektrische DatenStromaufnahmeVentilator2,2 AVersorgungsspannung400/3/50 V/Ph/HzFlächenOberfläche30,23 m²GewichtGewicht netto59,5 kgLeistungsdatenNennleistung14,30 kWt0=0°C, DT1=10K, R134a (TP) (NB1) 14,50 kWt0=0°C, DT1=10K, R404A (TP) (NB1) 17,60 kWt0=0°C, DT1=10K, R449A (TP) (NB1) 9,50 kWt0=-8°C, DT1=8K, R134a (TP) (NB2) 9,70 kWt0=-8°C, DT1=8K, R404A (TP) (NB2) 12,00 kWt0=-8°C, DT1=8K, R449A (TP) (NB2) 7,50 kWt0=-25°C, DT1=7K, R404A (TP) (NB3) 9,50 kWt0=-25°C, DT1=7K, R449A (TP) (NB3)Nennleistung, t0=-8°C, DT1=8K, R404A9,70 kWNennleistung, t0=-8°C, DT1=8K, R448A/R449A12,00 kWRohranschlüsseAustrittDurchmesser (Löt)35.0 * 1.50 mmEintrittDurchmesser (Löt)22.0 * 1.00 mmSchalldatenSchalldruckpegel54,2 dB(A)in 3 mSchallleistung76,0 dB(A)VentilatordatenLuftdurchsatz6789 m³/hStk. x Durchmesser1 x 500 mmVentilator (EC): (VT03158U.1)Ventilatordrehzahl1260 min-1Wurfweite20,0 mVolumenRohrinhalt10,8 dm³
