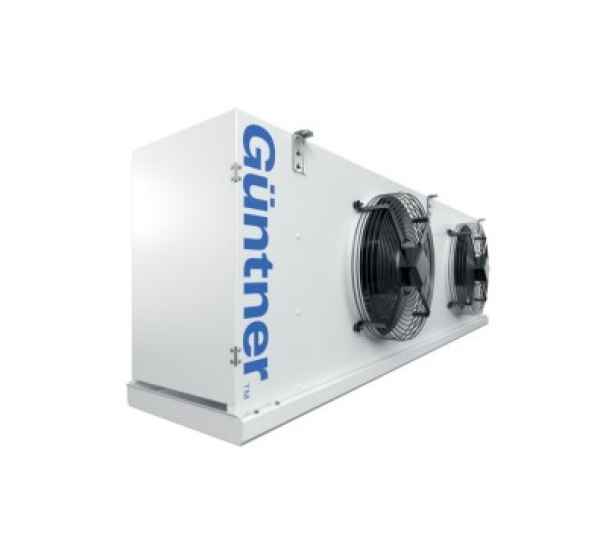

Güntner Luftkühler CUBIC m.Heizung AC GACC RX 020.1/2WN/CFA7E.TNNN
Güntner Luftkühler CUBIC m.Heizung AC GACC RX 020.1/2WN/CFA7E.TNNN
(GTIN/EAN: 4068131349302)
Güntner Luftkühler CUBIC m.Heizung AC GACC RX 020.1/2WN/CFA7E.TNNN
Luftkühlung / Deckenverdampfer kubisch
Güntner Luftkühler CUBIC m.Heizung AC GACC RX 020.1/21N/ FFA7E.TNNN
Hersteller: GüntnerBeschreibung
Qualitätsstandard ISO 9001TÜV HACCP-zertifiziert: für den Einsatz in der Nahrungsmittelverarbeitung geeignet
Ausblasrichtung: horizontal (saugend)
Hygienezertifikat HACCP
Für Räume in der Lebensmittelverarbeitung besonders geeignet
Alle verwendeten werkstoffe für Lebensmittel zugelassen
Leicht zu reinigen
Wärmeaustauscherblock
- Rohrreihen in Luftrichtung (siehe Nomenklatur): (C, D, F, H, J)
- Rohrreihen in der Höhe (siehe Nomenklatur): (D, E, F, H, J, N)
- Lamellen aus (siehe Nomenklatur): Aluminium, CoilDefender oder Epoxy
- Lamellenabstand (siehe Nomenklatur): 4,0 oder 7,0 mm
- Kernrohre Kupfer innenberippt (R) Ø 12 mm
- End- und Mittelbleche aus korrosionsbeständiger Aluminiumlegierung AlMg3
- Rohrsystem gereinigt, getrocknet, mit getrockneter Luft mit ca. 1 bar Überdruck gefüllt
- Optimierte Kältemittelverteiler für gleichmäßige Strangbeaufschlagung
- Sammelrohr Kupfer
- Schraderventil am Austritt
- Lötanschlussstutzen Kupfer
- Umluftabtauung (siehe Nomenklatur): (Air) oder elektrische Abtauung (Electric)
- Selbsttragende Konstruktion mit stabilen Aufhängelaschen
- Gehäuse aus AlMg
- Tropfwanne aus AlMg
- Pulverbeschichtung RAL 9003 signalweiß
- Glatte Oberflächen für gute Reinigung
- Separates Tropfblech, abklappbar
- Thermisch entkoppelte Wanne (keine Kondenswasserbildung)
- Tauwasserablauf mit ¾" und 1¼"
- Ventilatoren für hohe Energieeffizienz
- Serienmäßig mit 2 Drehzahlen (ab Ventilatordurchmesser 500 mm)
- Motorschutz durch Thermokontakte
- Anzahl der Ventilatoren (siehe Nomenklatur): (1, 2, 3, 4)
- Ventilator Technologie (siehe Nomenklatur): 1 = 1~, 230 V, 50/60 Hz, EC, 2 = 3~, 400 V, 50/60 Hz, EC, W = 1~, 230 V, 50 Hz, AC, S = 3~, 400 V, 50 Hz, AC
- Ventilator Geschwindigkeit (siehe Nomenklatur): (N, M, L, S, E)
- Antriebsmotor, Ventilatorflügel und Trag-Schutzgitterkonstruktion bilden eine lufttechnisch optimale Einheit
- Geräuscharme und wartungsfreie Antriebsmotoren
- Wicklungen Wärmeklasse F nach DIN EN 60 034-1
- Elektrische Ventilatoranschlüsse (siehe Nomenklatur): T-Klemmkasten, Reparaturschalter oder Unverdrahtet
- Berührungsschutzgitter nach EN294
- Alle Axialventilatoren sind servicefreundlich montiert
- Die Thermokontakte sind in die Motorwicklung integriert.
AllgemeinAnwendungLuftkühlungBauartDeckenverdampfer kubischEnergieeffizienzE (2014)Lamellenabstand7 mmTypGACC RX 020.1/2WN/CFA7E.TNNNMax. Betriebsd.: 32,00 barAnschlüsseTauwasserabflussG1¼ ZollElektrische AbtauungGesamt1,7 kW230V/1Ph/50HzElektrische DatenStromaufnahmeVentilator0,32 Aje VentilatorVersorgungsspannung230/1/50 V/Ph/HzFlächenOberfläche4,89 m²GewichtGewicht netto19,6 kgLeistungsdatenNennleistung2,10 kWt0=0°C, DT1=10K, R404A (TP) (NB1) 1,42 kWt0=-8°C, DT1=8K, R134a (TP) (NB2) 1,44 kWt0=-8°C, DT1=8K, R404A (TP) (NB2) 1,50 kWt0=-8°C, DT1=8K, R449A (MP) (NB2) 1,15 kWt0=-25°C, DT1=7K, R404A (TP) (NB3) 1,26 kWt0=-25°C, DT1=7K, R449A (MP) (NB3)Nennleistung, t0=-8°C, DT1=8K, R404A1,44 kWNennleistung, t0=-8°C, DT1=8K, R448A/R449A1,50 kWRohranschlüsseAustrittDurchmesser (Löt)16.0 * 1.00 mmEintrittDurchmesser (Löt)16.0 * 1.00 mmSchalldatenSchalldruckpegel45,23 dB(A)in 3 mSchallleistung66,52 dB(A)VentilatordatenLuftdurchsatz1472 m³/hLüfteranzahl2 Stk.Stk. x Durchmesser2 x 200 mmVentilator: (AC) VT0337UVentilatordrehzahl2400 min-1Wurfweite6,0 mVolumenRohrinhalt1,0 dm³
