Friga-Bohn Verflüssiger MA1 o.Lüfter
Verdampfer / Zubehör / Ersatzteile
Euro Tauwasserjalousie f. ESC-310100

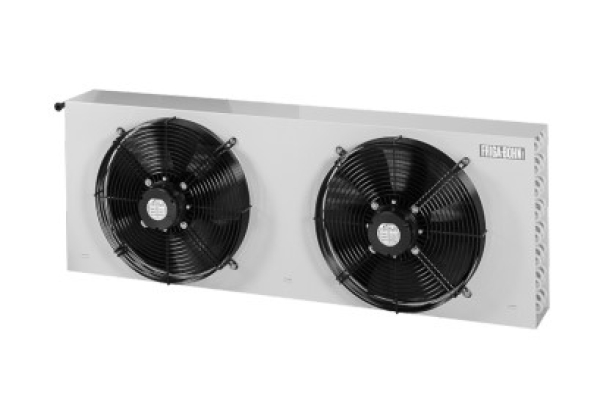

Hersteller: SCHIESSL - EUROPartprogrammZur direkten Montage auf Konsolen und Verflüssigungssätzen, ohne Füsse. Die MA-Baureihe wird mit grauem Blechgehäuse (RAL 7035) und nicht montierten Belüftungseinheiten geliefert. 3 Verflüssigergrößen kombiniert mit 3 Belüftungseinheiten unterschiedlicher Drehzahl, ergeben 9 Verflüssigertypen mit einer Leistung von 3 bis 13 kW und einem Schalldruckpegel von 21 bis 47 dB(A) auf 10mtr.GehäuseGehäuse aus verzinktem, komplett mit Polyesterlackierung geschütztem Stahlblech.VentilatorDie Typen MA1 und MA2 benötigen einem Ventilator, die Type MA3 benötigt zwei Ventilatoren, Ø 350 mm.04-, -06 und 08-polige Varianten für noch effizientere Schallpegelwerte.Unmontiert gelieferte Ventilatoreinheit(en), am unteren Teil zu positionierende Stopfbuchse.WICHTIG: Verflüssigerblock und Belüftungseinheiten müssen separat bestellt werden.Die Nennleistungsangaben (QKN) beziehen sich auf eine Temperaturdifferenz ∆t1 = 15K zwischen der Lufteintrittstemperatur und der Verflüssigungstemperatur(tc) bei den Kältemitteln, R507A, R513A (Taupunkt). Bei der Berechnung des Kältemittels R448A wurde aufgrund des erhöhten Glide als Bezugsgröße die Mittelpunktauslegung (tcm) herangezogen.Umrechnung auf andere Betriebsbedingungen: QKN x ∆t1Für ∆t1 zwischen 7K und 25K gilt: Verflüssigerleistung (QK) = --------------- 15--> siehe auch Info / Downloads - Leistungsdatenblätter (Datenblatt) zu den Kältemittel, R448A, R507A, R513A
AbmessungenVerflüssigerverpackung570x430x185 mmAllgemeinBauartAxiallüfterverflüssigerTypMA 1VerflüssigungsartluftgekühltVerpackungVentilator460x460x185 mmElektrische DatenStromaufnahmeVentilator0,9 A1) siehe Fußnote 0,43 A2) siehe Fußnote 0,35 A3) siehe FußnoteVersorgungsspannung230/1/50 V/Ph/HzFlächenOberfläche5,7 m²GewichtGewicht netto7,0 kgLeistungsdatenNennleistung4,1 kW(QK) bei R448A_15K_(MP) mit 4-Pol Lüfter (170.5111) 3,3 kW(QK) bei R448A_15K_(MP) mit 6-Pol Lüfter (170.5112) 2,9 kW(QK) bei R448A_15K_(MP) mit 8-Pol Lüfter (170.5113) 4,1 kW(QK) bei R507A_15K_(TP) mit 4-Pol Lüfter (170.5111) 3,2 kW(QK) bei R507A_15K_(TP) mit 6-Pol Lüfter (170.5112) 2,8 kW(QK) bei R507A_15K_(TP) mit 8-Pol Lüfter (170.5113) 3,9 kW(QK) bei R513A_15K_(TP) mit 4-Pol Lüfter (170.5111) 3,1 kW(QK) bei R513A_15K_(TP) mit 6-Pol Lüfter (170.5112) 2,7 kW(QK) bei R513A_15K_(TP) mit 8-Pol Lüfter (170.5113)RohranschlüsseAustritt8 mmEintritt8 mmSchalldatenSchalldruckpegel39 dB(A)in 10m (Erläuterung 1) 33 dB(A)in 10m (Erläuterung 2) 22 dB(A)in 10m (Erläuterung 3)VentilatordatenDurchmesser350 mmbei 1), 2), 3) siehe FußnoteLuftdurchsatz1970 m³/h1) siehe Fußnote 1340 m³/h2) siehe Fußnote 950 m³/h3) siehe FußnoteNennleistung177 kW1) siehe Fußnote 85 kW2) siehe Fußnote 65 kW3) siehe FußnotePolzahl41) siehe Fußnote 62) siehe Fußnote 83) siehe FußnoteVentilatordrehzahl1300 min-11) siehe Fußnote 895 min-12) siehe Fußnote 665 min-13) siehe FußnoteVolumenRohrinhalt0,9 dm³1) Leistungsdaten mit Belüftungseinheit Art.Nr. 170.51112) Leistungsdaten mit Belüftungseinheit Art.Nr. 170.51123) Leistungsdaten mit Belüftungseinheit Art.Nr. 170.5113
