Fieldpiece Zangenmessgerät 600AC/DC SC680
Hersteller: Fieldpiece
Beschreibung
Das drahtlose Zangenmessgerät SC680INT, das Leistungsmessgerät für HLKK mit Direktintegration in die Job Link® System-App. Egal, ob Sie an kleinen Schaltkreisen in Mini-Splits oder an großen kommerziellen Anlagen arbeiten, das neue SC680 ist vollgepackt mit allem, was Sie für die Installation, Wartung und Fehlersuche in jedem HLKK-System benötigen.Das SC680 ist ein für HLKK-Fachkräfte entwickeltes erstklassiges Zangenmessgerät mit Funkfunktion. Messwerte elektrischer Messgrößen können direkt an die mobile App des Job Link®-Systems gesendet werden. Das Messgerät lässt sich hinter einer geschlossenen Gebläseklappe platzieren und die Strommesswerte können auf einem mobilen Gerät abgelesen werden. Durch die direkte Messung des Stromverbrauchs (W) eines Systems, kann dessen Wirkungsgrad ermittelt werden. Mithilfe dieses Werts können Kunden über Energiesparmaßnahmen informiert und Maßnahmen ergriffen werden, um die Energiekosten der Kunden zu senken.
Das SC680 ist das einzige Messgerät, das zur Fehlerbehebung an Mini-Split-Systemen benötigt wird. Duale Typ-K-Temperaturanschlüsse zum Messen der Lufttemperatur am Eingang/Ausgang und direkte Frequenzmessung (Hz) mit dem Zangenkopf. Mit den beiliegenden RCT2-Sondenspitzen für Spannungsund Widerstandsmessungen sind auch Steckverbinder in engen Mini-Split-Systemen erreichbar. Das Zangenamperemeter SC680 lässt sich mit dem leistungsstarken Magneten an eine beliebige metallische Oberfläche hängen. Wenn die Arbeit erledigt ist, können die Messleitungen ordentlich und bequem im hinteren Gehäuseteil aufbewahrt werden. Auf der großen dualen Anzeige werden gleichzeitig die Messwerte für Spannung und Stromstärke abgelesen. Stromstärke-Messwerte lassen sich bequem ablesen, ganz gleich, wie die Zange mit dem schwenkbaren AAC-Zangenkopf um den Draht geklemmt wird.
Die Phasenfolge eines 3-phasigen Anschlusskabels kann mit nur zwei Messleitungen überprüft werden. Erfassung von L1-L2 und L1-L3, um mittels Prüfung der Phasenfolge zu überprüfen, ob diese Motorkabel korrekt installiert wurden. Mit der Echt-Effektivwert-Messtechnologie lassen sich genauere VAC- und AAC-Messwerte bei Frequenzumrichtern ermitteln. Mit dem Einschaltstoßstrom-Modus kann die Stromaufnahme beim Starten eines Kompressors gemessen werden.
Mit der leistungsstarken LED des Klemmbackenlichts kann der Prüfbereich ausgeleuchtet werden. Einfaches Ablesen der Messergebnisse dank der leuchtstarken blauen Hintergrundbeleuchtung der Anzeige. Die Drehwahlscheibe mit Hintergrundbeleuchtung gewährleistet eine sichere Umschaltung der Funktionen. Mit der Halterung für die einzelne Messleitung kann die Prüfung mit nur einer Hand durchgeführt werden, was zur Erhöhung der Sicherheit beiträgt. Die Messleitungen sind mit abnehmbaren, vergoldeten Spitzen ausgestattet, um Fieldpiece-Zubehörköpfe zuverlässig anschließen zu können.
- Direkte Funkverbindung mit Job Link®-System für elektrische Dokumentation
- Tiefpassfilter für Frequenzumrichter-Systeme (VFD)
- Wechsel-/Gleichstrom-Klemme
- Molex-Messspitzen für Schwachstromschaltungen
- 3-Phasen-Test mit zwei Messleitungen
- Sicherheitsbewertung CAT IV – 600 V/CAT III – 1000 V
Verwenden Sie UL-gelistete Messleitungen, die der UL61010-031 entsprechen und für CATIV 600V, CATIII 1000V oder höher ausgelegt sind. Die mitgelieferten Messleitungen sind vergoldet und haben abnehmbare Sicherheitskappen.
Eigenschaften
- Leistungsmessung (kW)
- Verwendung für Frequenzumrichter (VFD)
- Echt-Effektivwert & Tiefpassfilter für Volt Wechselstrom/Hz
- Testen von Dioden und Widerstandsmessung bis zu 50 MΩ
- Duale Temperatur
- Gelenkzange
- Platz zum Aufbewahren der Messleitungen
- Messleitungen mit Molex-Spitzen für kleinere Anschlüsse
- Betriebstemperatur: 0 bis +50 °C bei <70% RH
- Anzeige: 10000-stellige Doppelanzeige
- Hintergrundbeleuchtung: 5 Minuten Dauer mit Auto-Off, blaue Farbe
- Bereichsüberschreitung: "OL" oder "-OL" wird angezeigt
- Messrate: 3,3 Mal pro Sekunde, nominal
- Nullstellung: automatisch
- Betriebsumgebung: 32°F bis 122°F (0°C bis 50°C) bei <70%RH
- Genauigkeit: Angegebene Genauigkeit bei 73°F±9°F (23°C±5°C), <75%RH
- Temperaturkoeffizient: 0,1 x (angegebene Genauigkeit) pro °C
- [0°C bis 19°C (32°F bis 66°F), 28°C bis 50° C (82°F bis 122°F)]
- Batterielebensdauer: 100 Stunden typisch alkalisch (kein Funk, keine Hintergrundbeleuchtung)
- Anzeige für schwache Batterie: Batteriesymbol blinkt und "batt" wird angezeigt, wenn die Batteriespannung unter den Betriebswert fällt
- Höhenlage: Bis zu 2000m (6562 ft)
- Überlastungsschutz: 1000VDC oder 750VAC rms, sofern nicht anders angegeben

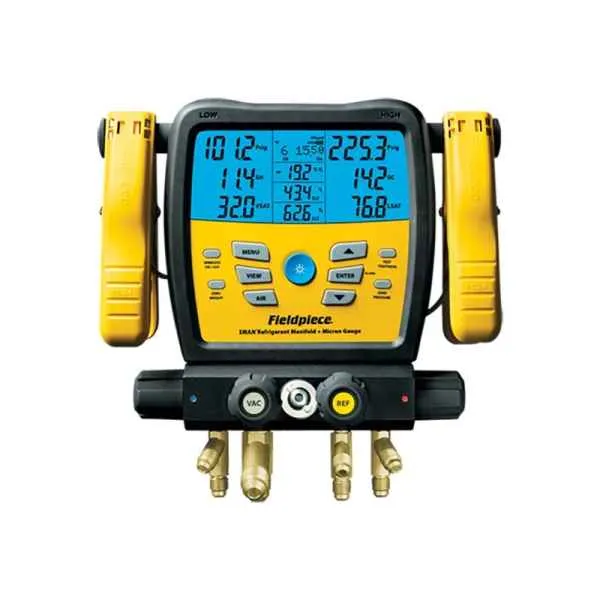

Die Fieldpiece SM480V ist die drahtlose SMAN-Kältemittel-Monteurhilfe mit 4 Anschlüssen. Produkthighlights sind die extrem robuste Konstruktion, geschützte Thermoelement-Anschlussbuchsen für Rohr- und Außenluftmessungen , Datenprotokollierung, Systemdichtheitsprüfung mit Temperaturausgleich, senden und empfangen der Messwerte über Funk, R32 Eignung und Wasserfestigkeit (IP54).Konzipiert für Leistung: Wissen, Leistung und Erfahrung sind in der neu konzipierten SMAN™ Kältemittel-Monteurhilfe integriert. Bereits seit Jahren ist das Feedback von Klimaanlagen- und Kältefachkräften für Fieldpiece ein wichtiger Bestandteil der kontinuierlichen Verbesserung, damit wir Ihnen die robustesten und fortschrittlichsten auf dem Markt erhältlichen digitalen Kältemittel-Monteurhilfen zur Verfügung stellen können. Ein extrem robustes Gehäuse mit Stoßschutz, ein stabiler Haken und ein hermetisch abgedichtetes Sichtglas tragen ebenso wie Funkkommunikation, Datenaufzeichnung und Dichtheitsprüfung dazu bei, dass Sie mit der Monteurhilfe SM480V Ihre Arbeit einfacher, schneller und besser erledigen können.Einfach stark: Mit dem robusten Gehäuse, stabilen Haken, Wasserbeständigkeit, schlagfesten Bildschirm, sinnvoll platzierten Thermoelement-Anschlüssen und hermetisch abgedichteten Sichtglas ist gewährleistet, dass die SMAN-Monteurhilfen dem anspruchsvollen Feldeinsatz gewachsen sind. Die Monteurhilfe SM480V unterstützt Sie mit fortschrittlichen Funktionen bei Ihrer Arbeit, um Ihre Arbeitsabläufe zu rationalisieren und Ihren Kunden die Antworten zu liefern, die sie benötigen.Drahtloser Empfang von Messergebnissen: Nehmen Sie Job Link-Tools in Ihr Arsenal auf und Sie erhalten direkt auf dem Bildschirm der SMAN-Monteurhilfe Messwerte in Echtzeit von den Job Link-Luftfeuchtigkeitsmessern (JL3RH), Job Link-Rohrklemmen (JL3PC) und der Kältemittelwaage SRS3. Platzieren Sie Rohrklemmen an der perfekten Stelle. Überwachen und zeichnen Sie den Kältemittelverbrauch für eine präzise Absaugung, Befüllung und Dokumentierung in Echtzeit auf. Lesen Sie Luftmesswerte in Echtzeit ab, während Sie Einstellungen vornehmen.Erhöhen Sie die Professionalität mit der Job Link® System-App: Optimieren und vereinfachen Sie Ihren Einsatz mit der Job Link System-App noch weiter. Lesen Sie Ihre Messwerte bis zu einer Entfernung von 107 m (350 ft) auf Ihrem mobilen Gerät ab. Dokumentieren Sie Ihre Arbeit und erstellen Sie professionelle Berichte, einschließlich Kältemittelverbrauch nach Gewicht, durch eine einfache Verbindung mit der Job Link System-App. Das reduziert Rückrufe und steigert Gewinne. Zeigen Sie Messungen auf der SMAN-Monteurhilfe und/oder in der Job Link-App an, überwachen und zeichnen Sie das Kältemittelgewicht auf. Funksignalreichweite in Sichtlinie ohne Transmitter: 107 m (350 ft).
