ESK Ölsammelgefäß OSA-7,5 m.CE-Zeichen
Ölreguliersysteme / Ölsammelgefäße
ESK Ölsammelgefäß OSA-7,5 m.CEZeichen
Hersteller: ESK SchultzeBeschreibung

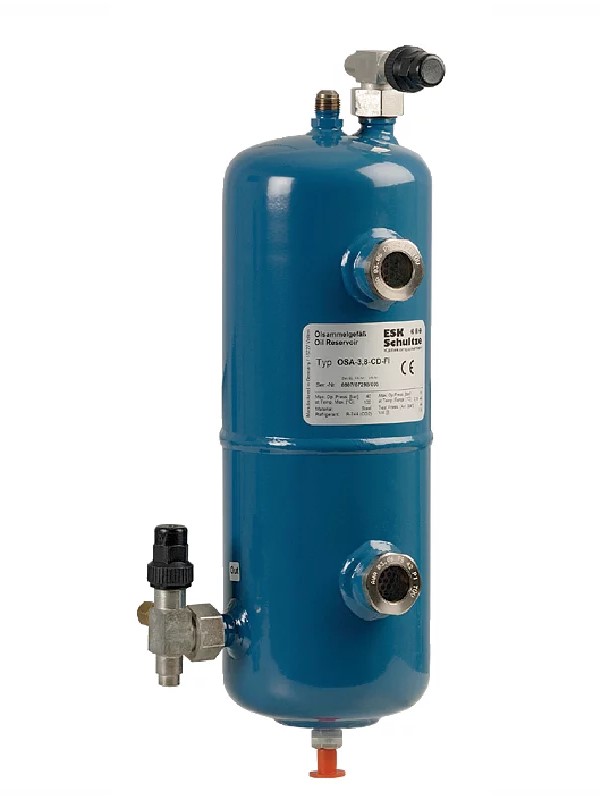

Im Ölsammler wird das vom Ölabscheider zugeführte Öl entgast, gekühlt und bevorratet. ESK-Ölsammler sind mit zwei Schaugläsern einschließlich einer Ölstandsanzeige (Schwimmerkugel) und mit zwei Absperrventilen ausgerüstet.
Die Baugröße der Ölsammler richtet sich nach der Anzahl der im Verbund geschalteten Verdichter, der Ölfüllung im Kurbelgehäuse, der Kältemittelmenge in der Anlage und den Betriebsbedingungen. In der Auswahltabelle (Komponentenkatalog) wurden unsere Erfahrungen mit Verbundsystemen als Empfehlung zusammengefasst.Bei Inbetriebnahme ist der Ölsammler bis zum oberen Schauglas mit dem Verdichter Kältemaschinenöl zu füllen. Öl ist nur dann nachzufüllen, wenn der Ölstand unterhalb des unteren Schauglases absinkt.Eigenschaften
Max. zulässiger Betriebsdruck [bar]: 31 bzw. 10
Zulässige Betriebstemperatur [°C]: +100 bis -10 bzw. -10 bis -40Im Ölsammler wird das vom Ölabscheider zugeführte Öl entgast, gekühlt und bevorratet. ESK-Ölsammler sind mit zwei Schaugläsern einschließlich einer Ölstandsanzeige (Schwimmerkugel) und mit zwei Absperrventilen ausgerüstet.Die Baugröße der Ölsammler richtet sich nach der Anzahl der im Verbund geschalteten Verdichter, der Ölfüllung im Kurbelgehäuse, der Kältemittelmenge in der Anlage und den Betriebsbedingungen. In der Auswahltabelle (Komponentenkatalog) wurden unsere Erfahrungen mit Verbundsystemen als Empfehlung zusammengefasst.Bei Inbetriebnahme ist der Ölsammler bis zum oberen Schauglas mit dem Verdichter Kältemaschinenöl zu füllen. Öl ist nur dann nachzufüllen, wenn der Ölstand unterhalb des unteren Schauglases absinkt.
AbmessungenDurchmesser200 mmAllgemeinTypOSA7,5Druckmax. Betriebsdruck10 barbei -10 bis -40°CGewichtGewicht netto6,4 kgLeistungsdatentheoretischer Volumenstrom je Kompressor VH2 Stück30 - 60 m³/h 3 Stück20 - 40 m³/h 4 Stück15 - 30 m³/hRohranschlüsseAustritt12 mmDifferenzdruckventil5/8"-18 UNFzollEintritt10 mmVerdichterdatenAnzahl der Verdichternummer2 Stk.VolumenGesamt7,5 dm³InhaltV12,9 dm³V25,6 dm³
