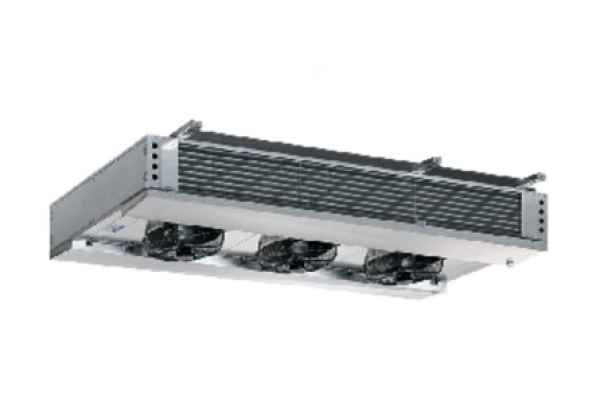

ECO Luftkühler Industrie IDE 41 A04
Luftkühlung / Deckenverdampfer kubisch
ECO Luftkühler Industrie ICE 51 B10-ED m. Heizung
Hersteller: Modine / ECODie doppeltausblasende IDE Serie ist für die Anwendung in großen niedrigen Kühlräumen und Kühlhäusern für die Aufbewahrung von Frisch- und Tiefkühlprodukten geeignet.Die sehr leistungsfähigen Wärmeaustauscher, mit der die ganze Serie ausgestattet ist, werden aus Aluminiumlamellen mit Spezialprofil und innenberippten für die Anwendung der neuen Kühlmittel geeigneten Kupferrohren hergestellt.Je nach Zellentemperatur werden sie wie folgt unterteilt:IDE-4 für hohe Temperaturen (=+2°C) mit Lamellenabstand 4,5 mm;IDE-7 für mittlere Temp. (=–25°C) mit Lamellenabstand 7,0mm, elektrische Abtauung ED wird empfohlen;IDE-10 für niedrige Temp. (= –35 °C) mit Lamellenabstand 10 mm, elektrische Abtauung ED wird empfohlen.Die angewandten Standardmotorventilatoren besitzen die folgenden Eigenschaften:Durchmesser 450 und 560 mm, Drehstrom 400V/3/50 mit doppelter Drehgeschwindigkeit, mit Außenrotor und Schutzgitter aus Stahl mit Epoxydlack behandelt;Schutzgrad IP 54;Isolierklasse B;Innerer Temperaturwächter;Betriebstemperatur –40 °C ÷ +40 °CDie Ausführungen mit elektrischer Standardabtauung ED sind mit Heizstäben aus Edelstahl und vulkanisierten Endverschlüssen versehen und für den Anschluss 400V/3/50-60 Hz vorgesehen.Die Einheiten sind für den Anschluss an die Erdung vorbereitet und die Heizstäbe sind in einer Abzweigdose mit Schutzgrad IP 54 angeschlossen.Auf Anfrage können die Modelle mit anderen Wärmeaustauschern, Abtauungen und Motorventilatoren als die Standardausführung geliefert werden.Wählen Sie die Modelle, die nicht mit im Katalog angegebenen Standardbedingungen funktionieren, mit dem Programm “Scelte” von Modine aus.Für Sonderanwendungen und zusätzliche Informationen fragen Sie unser technisches Büro um Rat.
AllgemeinAnwendungLuftkühlungBauartDeckenflachverdampfer doppelseitigLamellenabstand4,5 mmTypIDE41A04AnschlüsseTauwasserabfluss2x 1 ZollElektrische AbtauungBlockIDE (HL)4x 840 WElektrische DatenVersorgungsspannungVentilator400/3/50 V/Ph/HzFlächenOberfläche42 m²GewichtGewicht netto80,0 kgMit Heizung=jaLeistungsdatenNennleistung8,27 kWt0=-8°C, DT1=8K, R404A 7,38 kWt0=-8°C, DT1=8K, R404ANennleistung, t0=-8°C, DT1=8K, R404A8,27 kWMotordrehzahl=hoch min-1 7,38 kWMotordrehzahl=niedrig min-1RohranschlüsseAustrittDurchmesser (Löt)35 mmEintrittDurchmesser (Löt)16* mmVentilatordatenDrehzahlhoch1370 min-1niedrig1030 min-1Luftdurchsatzhohe Drehzahl4000 m³/hniedrige Drehzahl3290 m³/hLüfteranzahl1 Stk.Stk. x Durchmesser1 x 450 mmVentilatorleistunghoch430W ges. 0,79A ges.niedrig330W ges. 0,53A ges.Wurfweitebei hoher Drehzahl2 x 11 mbei niedriger Drehzahl2 x 7 mVolumenRohrinhalt11,1 dm³
