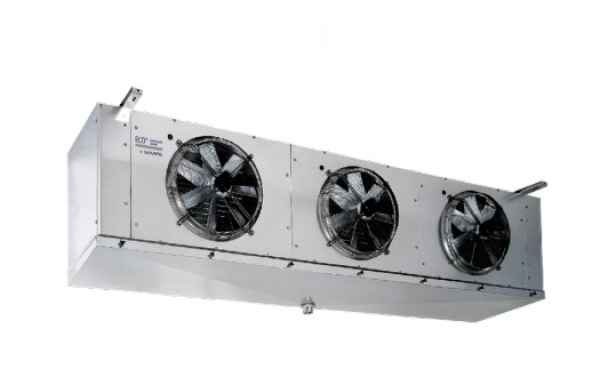

ECO Luftkühler Industrie ICE 53 D06
Luftkühlung / Deckenverdampfer kubisch
ECO Luftkühler Industrie ICE 53 B06
Hersteller: Modine / ECODie ICE Serie findet ihre Anwendung in den großen Kühlzellen und Kühlhäusern für die Aufbewahrung von Frisch- und Tiefkühlprodukten.Die sehr leistungsfähigen Wärmeaustauscher, mit der die ganze Serie ausgestattet ist, werden aus Aluminiumlamellen mit Spezialprofil und innenberippten für die Anwendung der neuen Kühlmittel geeigneten Kupferrohren hergestellt.Je nach Zellentemperatur werden sie in zwei Ausführungen unterteilt:ICE 06 für hohe und mittlere Temperaturen (= –15 °C) mit Lamellenabstand 6,0 mm;ICE 10 für niedrige Temp. (= –35 °C) mit Lamellenabstand 10,0mm, elektrische Abtauung ED wird empfohlen.Die angewandten Standardmotorventilatoren besitzen die folgenden Eigenschaften:Durchmesser 450, 560 und 630 mm, Drehstrom 400V/3/50 mit doppelter Drehgeschwindigkeit, mit Außenrotor und Schutzgitter aus Stahl mit Epoxydlack behandelt;Schutzgrad IP 54;Isolierklasse B (F für Ø 630);Innerer Temperaturwächter;Betriebstemperatur –40 °C ÷ +40 °C.Die Ausführungen mit elektrischer Standardabtauung ED sind mit Heizstäben aus Edelstahl und vulkanisierten Endverschlüssen versehen und für den Anschluss 400V/3/50-60 Hz vorgesehen.Die Einheiten sind für den Anschluss an die Erdung vorbereitet und die Heizstäbe sind in einer Abzweigdose mit Schutzgrad IP 54 angeschlossen.Auf Anfrage können die Modelle mit anderen Wärmeaustauschern, Abtauungen und Motorventilatoren als die Standardausführung geliefert werden.Wählen Sie die Modelle, die nicht mit im Katalog angegebenen Standardbedingungen funktionieren, mit dem Programm “Scelte” von Modine aus.Für Sonderanwendungen und zusätzliche Informationen fragen Sie unser technisches Büro um Rat.
AllgemeinAnwendungLuftkühlungBauartDeckenverdampfer kubischLamellenabstand6 mmTypICE53D06AnschlüsseAbtauung11/4“ ZollTauwasserabfluss3" ZollElektrische AbtauungWassermenge10000 l/hElektrische DatenVersorgungsspannungVentilator400/3/50 V/Ph/HzFlächenOberfläche313,9 m²GewichtGewicht netto368,0 kgMit Heizung=jaLeistungsdatenNennleistung74 kWt0=-8°C, DT1=8K, R404A 60,6 kWt0=-8°C, DT1=8K, R404ANennleistung, t0=-8°C, DT1=8K, R404A74 kWMotordrehzahl=hoch min-1 60,6 kWMotordrehzahl=niedrig min-1RohranschlüsseAustrittDurchmesser54 mmEintrittDurchmesser35* mmVentilatordatenDrehzahlhoch1220 min-1niedrig900 min-1Luftdurchsatzhohe Drehzahl25750 m³/hniedrige Drehzahl18540 m³/hLüfteranzahl3 Stk.Stk. x Durchmesser3 x 560 mmVentilatorleistunghoch3000W ges. 6,0A ges.niedrig1800W ges. 2,9A ges.Wurfweitebei hoher Drehzahl32 mbei niedriger Drehzahl23 mVolumenRohrinhalt100 dm³
