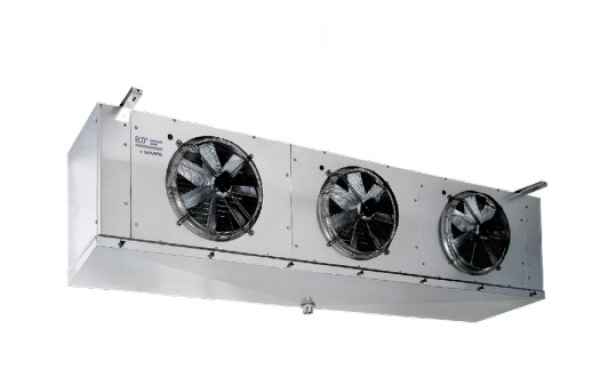

ECO Luftkühler Industrie ICE 41 B06
Verdampfer / Zubehör / Ersatzteile
ECO Ventilatormotor für MTE 173470
Hersteller: Modine / ECODie ICE Serie findet ihre Anwendung in den großen Kühlzellen und Kühlhäusern für die Aufbewahrung von Frisch- und Tiefkühlprodukten.Die sehr leistungsfähigen Wärmeaustauscher, mit der die ganze Serie ausgestattet ist, werden aus Aluminiumlamellen mit Spezialprofil und innenberippten für die Anwendung der neuen Kühlmittel geeigneten Kupferrohren hergestellt.Je nach Zellentemperatur werden sie in zwei Ausführungen unterteilt:ICE 06 für hohe und mittlere Temperaturen (= –15 °C) mit Lamellenabstand 6,0 mm;ICE 10 für niedrige Temp. (= –35 °C) mit Lamellenabstand 10,0mm, elektrische Abtauung ED wird empfohlen.
AllgemeinAnwendungLuftkühlungBauartDeckenverdampfer kubischLamellenabstand6 mmTypICE41B06AnschlüsseAbtauung11/4“ ZollTauwasserabfluss2“ ZollElektrische AbtauungWassermenge2400 l/hElektrische DatenVersorgungsspannungVentilator400/3/50 V/Ph/HzFlächenOberfläche43,1 m²GewichtGewicht netto70,0 kgMit Heizung=jaLeistungsdatenNennleistung10,4 kWt0=-8°C, DT1=8K, R404A 8,87 kWt0=-8°C, DT1=8K, R404ANennleistung, t0=-8°C, DT1=8K, R404A10,4 kWMotordrehzahl=hoch min-1 8,87 kWMotordrehzahl=niedrig min-1RohranschlüsseAustrittDurchmesser35 mmEintrittDurchmesser16* mmThermostatisches Ventil mit Außendruck-Kompensator anwenden.VentilatordatenDrehzahlhoch1360 min-1niedrig1040 min-1Luftdurchsatzhohe Drehzahl4800 m³/hniedrige Drehzahl3700 m³/hLüfteranzahl1 Stk.Stk. x Durchmesser1 x 450 mmVentilatorleistunghoch450W ges. 0,81A ges.niedrig340W ges. 0,55A ges.Wurfweitebei hoher Drehzahl19 mbei niedriger Drehzahl15 mVolumenRohrinhalt15 dm³
