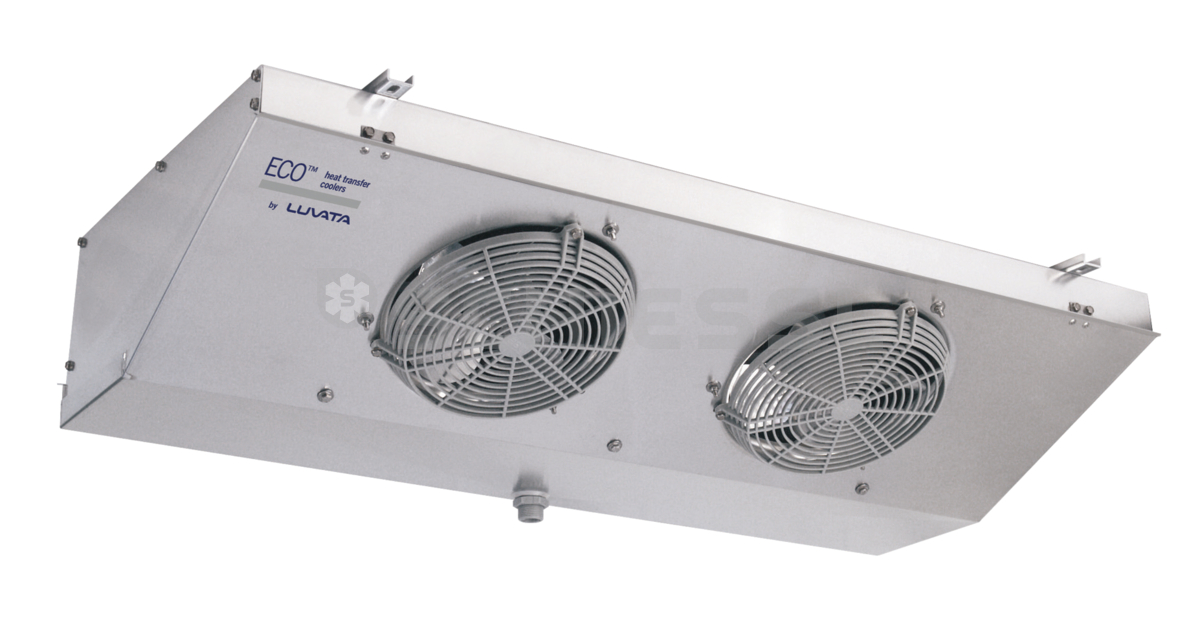

ECO Luftkühler Decke MTE 44L7 ED m. Heizung
Luftkühlung / Deckenverdampfer kubisch

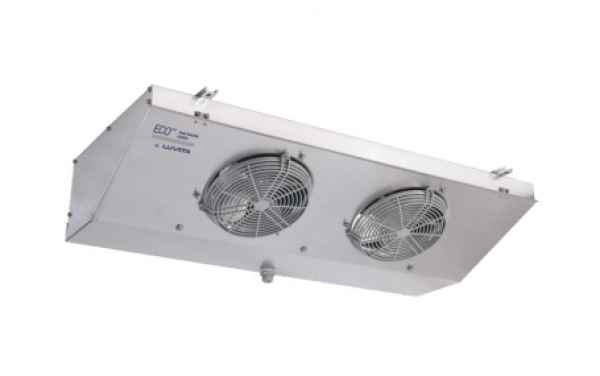

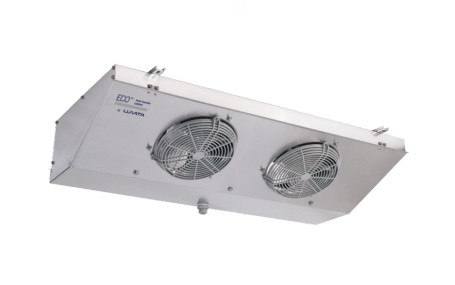

ECO Luftkühler Decke CTE 84L8 ED m. Heizung
Hersteller: Modine / ECO
Beschreibung
Die CTE Serie findet ihre Anwendung in Kühlräumen für die Aufbewahrung von Frisch- und Tiefkühlprodukten. Dank der Kompaktheit der Geräte wird der zur Verfügung stehende Raum, in dem sie installiert werden, bestens genutzt.
Die sehr leistungsfähigen Wärmeaustauscher, mit der die ganze Serie ausgestattet ist, werden aus Aluminiumlamellen mit Spezialprofil und innenberippten für die Anwendung der neuen Kühlmittel geeigneten Kupferrohren hergestellt.
Je nach Zellentemperatur werden sie unterteilt:
- CTE H3 für hohe Temperaturen (= +2°C) mit Lamellenabstand 3,5 mm;
- CTE H4 für hohe Temperaturen (= +2°C) mit Lamellenabstand 4,0 mm;
- CTE M6 für mittlere Temperaturen (= –15°C) mit Lamellenabstand 6,0mm, elektrische Abtauung wird empfohlen;
- CTE L8 für niedrige Temperaturen (= –35 °C) mit Lamellenabstand 8,5 mm, mit elektrischer Abtauung versehen.
Folgende vier Standardmotorventilatoren werden angewandt:
- Durchmesser 250 mm, Wechselstrom 230V/1/50-60 Hz mit abgeschirmten Polen und Schutzgitter aus Polyamid – Glasfaser;
- Durchmesser 315 mm, Wechselstrom 230V/1/50-60 Hz mit Außenrotor und eingebautem Betriebskondensator und Schutzgitter aus Stahl mit Epoxydlack behandelt.
- Durchmesser 350 mm, Wechselstrom 230V/1/50-60 Hz mit Außenrotor und eingebautem Betriebskondensator und Schutzgitter aus Stahl mit Epoxydlack behandelt.
- Durchmesser 500 mm, Drehstrom 400V/3/50-60 Hz, Schutzgitter aus Stahl mit Epoxydlack behandelt.
Die angewandten Standardmotoren besitzen die folgenden Eigenschaften:
- Schutzgrad IP 44;
- Isolierklasse B (F für Ø 350 - 500);
- Innerer Temperaturwächter;
- Betriebstemperatur –35 °C ÷ +40 °C
Die Ausführungen mit elektrischer Standardabtauung ED sind mit Heizstäben aus Edelstahl und vulkanisierten Endverschlüssen versehen und für den Anschluss 400V/3/50-60Hz vorgesehen.
Die elektrischen Teile und das Gehäuse sind an eine Erdungsklemme angeschlossen, der Anschluss der Motoren und der Heizstäbe erfolgt in separaten Abzweigdosen mit Schutzgrad IP 54.
Auf Anfrage können die Modelle mit anderen Wärmeaustauschern, Abtauungen und Motorventilatoren als die Standardausführung geliefert werden. Wählen Sie die Modelle, die nicht mit im Katalog angegebenen Standardbedingungen funktionieren, mit dem Programm “Scelte” von Modine aus. Für Sonderanwendungen und zusätzliche Informationen fragen Sie unser technisches Büro um Rat.Die MTE Serie findet ihre Anwendung in niedrigen Kühlzellen für die Aufbewahrung von Frisch- und Tiefkühlprodukten.Je nach Zellentemperatur werden sie in zwei Ausführungen unterteilt:für hohe Temperaturen (= +2 °C) mit Lamellenabstand 4 mm;für niedrige Temperaturen (= –25 °C Modell EDP) mit Lamellenabstand 7 mm und elektrische Abtauung [mit Zusatzheizung optional]. (EDP Serie auf Anfrage)Die sehr leistungsfähigen Wärmeaus-tauscher, mit der die ganze Serie ausgestattet ist, werden aus Aluminiumlamellen mit Spezialprofil und für die Anwendung der neuen Kühlmittel geeigneten Kupferrohren hergestellt.Die angewandten Standardmotorventilatoren besitzen die folgenden Eigenschaften:Durchmesser 250 mm, Wechselstrom 230V/1/50-60 Hz mit abgeschirmten Polen und Schutzgitter aus Polyamid – Glasfaser;Schutzgrad IP 44;Innerer Temperaturwächter;Betriebstemperatur –35 °C ÷ +40 °C.Steckeranschluss.Die Ausführungen mit elektrischer Standardabtauung ED sind mit Heizstäben aus Edelstahl und vulkanisierten Endverschlüssen versehen und für den Anschluss 230V/1/50-60 Hz vorgesehenDie elektrischen Teile und das Gehäuse sind an eine Erdungsklemme angeschlossen, der Anschluss der Motoren und der Heizstäbe erfolgt in separaten Abzweigdosen mit Schutzgrad IP 54.Auf Anfrage können die Modelle mit anderen Wärmeaustauschern, Abtauungen und Motorventilatoren als die Standardausführung geliefert werden.Wählen Sie die Modelle, die nicht mit im Katalog angegebenen Standardbedingungen funktionieren, mit dem Programm “Scelte” von Modine aus.Für Sonderanwendungen und zusätzliche Informationen fragen Sie unser technisches Büro um Rat.
